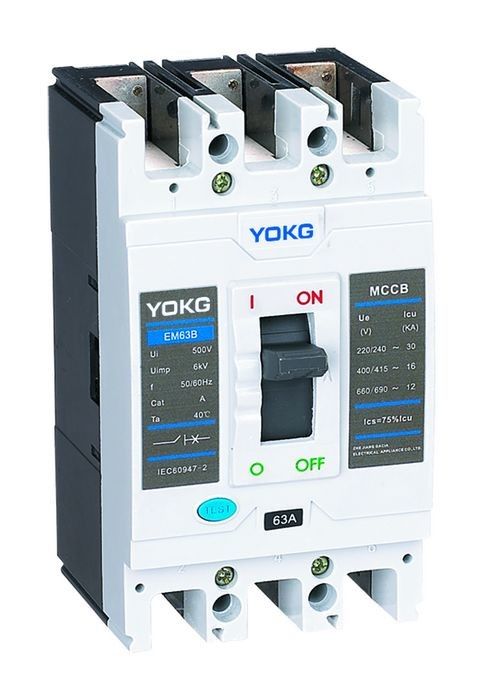

AC440Vac 성형 케이스 차단기 3P MCCB EM63B/EM63N 4극 415V
애플리케이션:
♦ EM 시리즈 배선용 차단기는 AC(50/60) Hz 조건에서 정격 절연 전압 500V, 정격 작동 전압 690V로 적용되며 간헐적 교환에 사용됩니다.MCCB는 과부하, 단락 및 저전압 상황에서 회로 시스템과 전원 장치를 손상으로부터 보호합니다.
♦ MCCB는 정격 제한 단락 차단 용량에 따라 B,N,S,H 유형으로 나눌 수 있습니다.
♦ MCCB는 컴팩트한 바디, 높은 차단 용량, 짧은 아크 캐스팅 및 우수한 내진 기능에 유리합니다.
♦ MCCB에는 표시가 있는 절연 기능이 있습니다.
"
♦ 제품은 IEC 60947-2, GB14048.2를 준수합니다.
정상적인 설치 조건:
♦ 해발 고도: ≤2000m
♦ 주변 매체 온도: ≤+40℃, ≥5℃
♦ 그것은 습한 공기의 영향과 소금 안개, 오일 안개 및 안개 박테리아의 영향을 견딜 수 있습니다.
♦ 폭발의 위험이 없고 금속 상자의 부식, 절연 가스의 손상이 없는 중간체 내의 장소
및 전도성 먼지
♦ 비와 눈의 피해 없음
♦ 오염도: 3
트리핑 특성:
| 정격 트리핑 전류(A) | E-자기 트리핑 전류(A) | 비고 | 1.05In(cold)un-working 지속시간(h) |
1.30In(hot) 작동하지 않음 지속시간(h) |
| 10≤In≤63 | 10인치 x (1±20%) | 배포 유형 | ≥1 | ≤1 |
| 63≤In≤100 | 10인치 x (1±20%) | 배포 유형 | ≥2 | ≤2 |
| 100≤In≤800 | 5인치 x (1±20%) 10인치 x (1±20%) |
배포 유형 | ≥2 | |
| 10≤In≤800 | 12인치 x (1±20%) | 모터 보호 유형 | 1.0In(cold) 미작동 지속시간(h) |
1.20In(뜨거운) 작동하지 않음 지속시간(h) |
| ≥2 | ≤2 |
명세서:
| 폴란드 | 3P,4P | |
| 전기 사양 | ||
| 정격 프레임 레벨 전류 Inm(A) | 63 | |
| 정격 전류(A) 입력 | 10,12,16,20,25,32,40,50,63 | |
| 정격절연전압 Ui(AC V) Ui | 500 | |
| 정격 임펄스 내전압(V) Uimp | 6000 | |
| 정격 작동 전압 Ue(AC V) | 400/415 | |
| 차단 유형 | NS | N |
| 정격 제한 단락 차단 용량 Icu(kA) | 15 | 20 |
| 정격 작동 단락 차단 용량 Icu(kA) | 11 | 15 |
| 격리 기능 | ||
| 수명 기계적 표준값 | 10000 | |
| (OC) 전기적 표준값 | 2000년 | |
| 연결 및 설치 | ||
| 보호 등급 사방 | IP40 | |
| 배선 단자 | IP20 | |
| 배선 어셈블리 | 전면/후면 | |
| 플러그인 어셈블리 | □ | |
| 배선 인출 Ass'y | - | |
| 아크 거리(mm) | 0,≤50 | |
| 치수(mm) L | 135 | |
| 여 |
78 | 103 |
| (가로 x 세로 x 세로) 높이 | 74 | |
