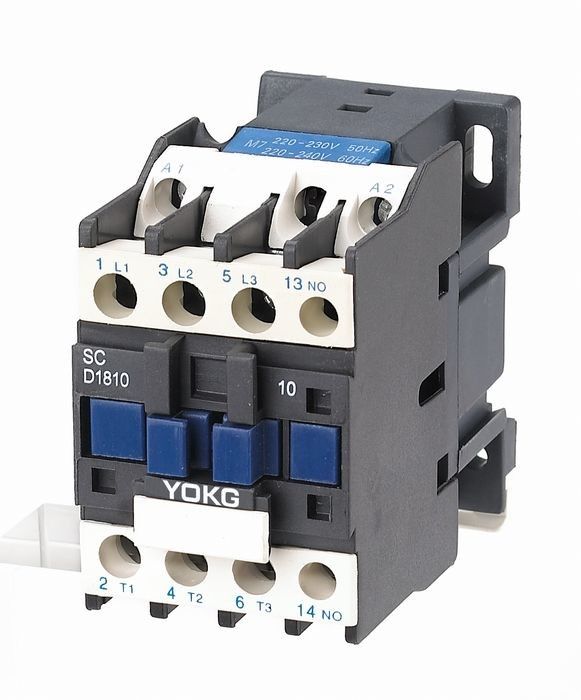

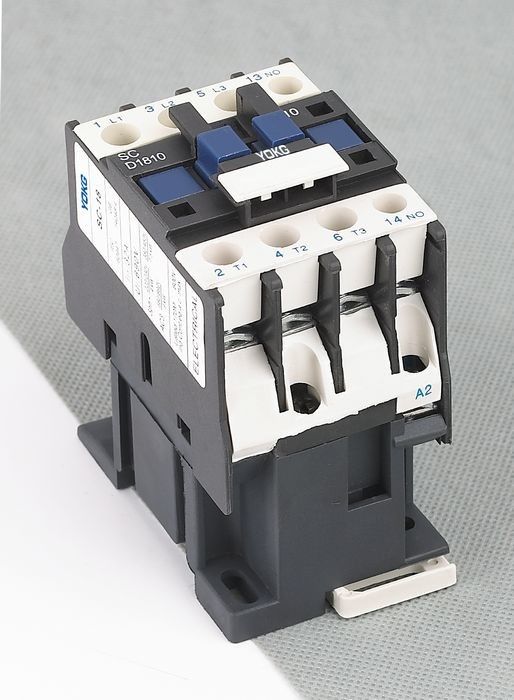

YOKG SC 시리즈 AC 접촉기 막대기 검은 콘택터 20A 690V 3명
애플리케이션 :
주로 교류 전동기를 제어하면서, SC 시리즈 AC 접속기들은 리모트 스위치, 제동과 빈번한 개시를 위해 660V와 정격 전류 최고 95A까지까지 AC 50Hz / 60Hz.rated 전압을 위해 사용됩니다. 게다가, 콘택터는 시간 지연 콘택터, 거꾸로 할 수 있는 콘택터, 모듈 보조 접점 셋트의 추가와 같은 부속물 추가에 의한 스타-델타 시동기의 역할을 할 수 있습니다. 방송 시간 지연 머리, 기계적 인터록 장치 메커니즘, 기타 등등. 게다가, 그것은 열동 계전기의 직접적 플러그에 의해 전자시동기의 역할을 할 수 있습니다.
이 시리즈 콘택터는 GB 14048에 따릅니다, IEC60947-4-1
주요 인자와 기술적 성과 :
| 타입 | SC18 | ||
| 평가된 난방 경향 (A) | 32 | ||
| 정격 절연 전압 (V) | 690 | ||
| 평가된 영향 내전압 (KV) | 6 | ||
| 평가된 투입 용량 | 10 르 | ||
| 정격 차단 용량 | 8 르 | ||
| 막대기 | 3 | ||
| 보조 접점 | 아니오 / NC | ||
| 단구간 내성 경향(A) | 10대 | 144 | |
| 평가된 일하는 경향(A) | 380V | AC-3 | 18 |
| AC-4 | 7.7 | ||
| 660V | AC-3 | 12 | |
| AC-4 | 3.8 | ||
| 단계 3의 AC-3 능력 농형부는 (AC-3) KW를 자동차로 나릅니다 |
220V | 4 | |
| 380V | 7.5 | ||
| 660V | 10 | ||
| 작동 주파수 (times/h) | 전기적 수명 | AC-3 | 1200 |
| AC-4 | 300 | ||
| 기계 수명 | 3600 | ||
| 전기적 수명 (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| 기계 수명 (10000/times) | 1000 | ||
| 정비된 퓨즈식 | RT16-32 | ||
| 평가된 조정 공급 전압 미국(V) | 50/60Hz | 12~480 | |
| 작동 범위 | 풀-인 | (85%~110%) 우리 +40C | |
| 공개하기 | (20%~75%) 우리 -5C | ||
| Ac 코일 평균 전원(VA) | 시작 | 70 | |
| 보존 | 8 | ||
| 전력 효율은 분류됩니다 | 등급 3 | ||
| 열 손실(W) | 2~3 | ||
| 작동 타임즈 지(MS) | 마감 | 12~25 | |
| 중단 | 5~20 | ||
| 메인 회로 배선 | 냉기 없는 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1.5~6 |
| 2 스틱 | 1.5~6 | ||
| 냉기와 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~6 | |
| 2 스틱 | 1~4 | ||
| 굵은 철사 (㎟) | 1 스틱 | 1.5~6 | |
| 2 스틱 | 1.5~6 | ||
| 죄는 나사 사이즈 | M3.5 | ||
| 팽팽히 조이는 고정 토크 (N.m) | 0.8 | ||
| 회선부 제어 | 냉기 없는 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~4 |
| 2 스틱 | 1~4 | ||
| 냉기와 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~4 | |
| 2 스틱 | 1~2.5 | ||
| 굵은 철사 (㎟) | 1 스틱 | 1~4 | |
| 2 스틱 | 1~4 | ||
| 죄는 나사 사이즈 | M3.5 | ||
| 팽팽히 조이는 고정 토크 (N.m) | 0.8 |
||
모델과 관련 :
일하고 설치 조건 :
대기온도 : -5C--+40C와 24 시간 안에 있는 평균 기껏해야 +35C ;
높이 : ≤ 2000m ;
공기 상태 : 가장 높은 온도가 +40C일 때, 공기 상대 습도는 50%에 도달하지 않지만, 그러나 더 높은 습도가 하부 온도에 허락됩니다. 와 같이, 20C에 있는 90% 습도. 응축물 이슬은 하부 온도로 때 간주되어야 합니다 ;
오염 정도 : 등급 3
설치 범주 :3세
보호 급 : IP20
설치 조건 : 설치 측면과 수직 변 사이의 기울임 각은 ±5C 이상이어서는 안됩니다
영향과 비브랫션 : 콘택터는 설치되고 어떤 명백한 진동, 충격과 진동의 환경 하에서 작동하여야 합니다.
구조 특성 :
그것은 보조 접촉 차단, 중계기와 전류 제한 접촉이 차단한다는 시간과 열동 계전기로 설치될 수 있습니다, 그리고 나서 다른 파생 상품이라는 것 ;
이 일련 콘택터는 소용적, 경량, 적은 전력 손실, 장수와 금고와 신뢰성 등을 가지고 있습니다 ;
콘택터는 1NO 보조 접점 또는 1NC 보조 접점 (32A 이하)과 1NO 보조 contact+1NC 보조 접점 (40A 이상)을 갖추고 있을 수 있습니다. 게다가 그것은 F4 보조 콘택터 블록 (2blocks 또는 4 블록)을 갖추고 있을 수 있습니다 ;
설치하기 위해 스크루를 사용할뿐 아니라, 콘택터는 35 밀리미터 (sc09~95)의 표준 설치 철도와 75 mm(SC40~95)의 표준 설치 철도에 의해서 타이트하게 될 수 있습니다
설비 면적 :
| 최대 | 비 최대 | Ｃ 최대 | a | 비 | ∅ |
| 47 | 76 | 87 | 34/35 | 50/60 | 4.5 |
