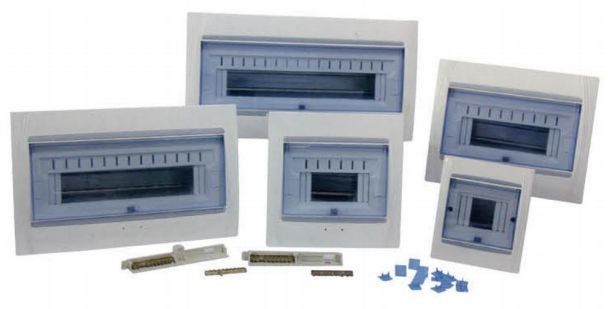

SN 시리즈 공장 32 Way MCB 전기 Db 분배 상자 장착 유형
일반적인:
SN시리즈 럭셔리 박스는 은폐형과 오픈형 2가지로 나뉩니다.그것은 플라스틱 패널과 철 바닥입니다.상자에 두 개의 단자(접지 연결 및 제로 연결)가 있어 사용자 배선 및 라우팅이 용이합니다.이 제품은 AC 50Hz, 정격 전압 220V 및 380V의 모듈러 단자 회로에 적용할 수 있습니다.
은폐 장착:
| 모델 | 치수 | ||
| 엘(mm) | W(mm) | 흠) | |
| SN-2-4RA | 137 | 161 | 82 |
| SN-4-6RA | 208 | 208 | 95 |
| SN-7-9RA | 261 | 208 | 95 |
| SN-10-13RA | 334 | 208 | 95 |
| SN-14-16RA | 390 | 208 | 95 |
| SN-20-26RA | 334 | 416 | 95 |
| SN-28-32RA | 390 | 416 | 95 |
열린 마운트:
| 모델 | 치수 | ||
| 엘(mm) | W(mm) | 시간 (mm) | |
| SN-2-4MA | 137 | 161 | 82 |
| SN-4-6MA | 208 | 208 | 95 |
| SN-7-9MA | 261 | 208 | 95 |
| SN-10-13MA | 334 | 208 | 95 |
| SN-14-16MA | 390 | 208 | 95 |
| SN-20-26MA | 334 | 416 | 95 |
| SN-28-32MA | 390 | 416 | 95 |
모델 설명:
특징:
♦ 초대형 및 명확한 발광 막대의 디자인, 부드럽고 우아한 윤곽.
♦ 인간화 된 회로 기호, 명확하고 우아한 제어 회로 차단기의 prited 디스플레이.
♦ 가이드 레일 슈 팔레트에는 둥근 구멍이 있어 분배 상자의 덮개를 수평 위치로 움직일 수 있습니다.
