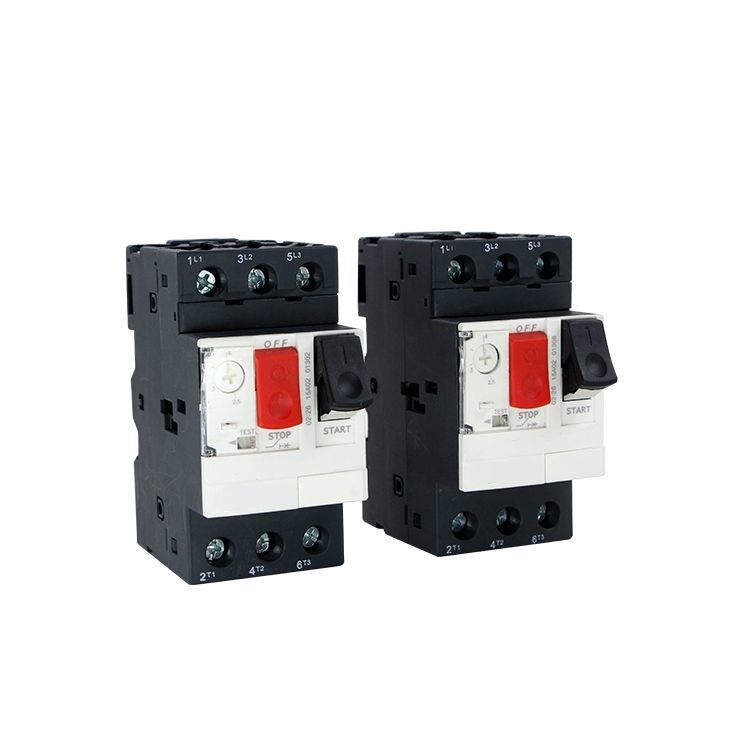

3P MPCB GV2-ME 모터보호 회로 차단기 3 막대기 24.0-32.0
애플리케이션 :
GV1, GV2,GV3 직권 전동기 보호는 차단기를 순회합니다, 모듈 설계, 아름다운 외양, 소용적이 단계 보호, 짜맞춘 열동 계전기, 강한 기능성, 좋은 다기능성을 깹니다. 시리즈는 IEC60947.2와 IEC60947-4.1과 표준 EN60947-1에 따릅니다. 스위치와 콘택터는 자동차 직접적 기동 장치를 구성될 수 있습니다. 일련의 외피 보호, 기타 등등.
등급은 IP65에 도달할 수 있습니다. 3개 종류의 이 시리즈에서 상품이 있습니다 : GV2-M.ME은 열기 자기를 띤 보호 회로 차단기와 추진 -버튼이 제어된 모터입니다 ; GV2-RS는 변환 스위치의 제어된 모터를 위한 열 자기를 띤 보호와 회로 차단기입니다 ; 변환 스위치에 의해 제어된 일렉트릭 모터를 위한 (열 지연 보호 없이) 자기를 띤 보호와 GV2-LS.LE 회로 차단기.
기능과 특징
1.스위치의 연산 수단 : M-버튼 방식 ;P-교차로 스위치 방식 ; RS, LS - 키 상승 스위치 방식.
2.GV2 직권 전동기 보호 회로 차단기는 모듈 설계, 아름다운 모양을 채택합니다, 소용적, 개방 위상 보호와 함께
짜맞추고 기능적인 열동 계전기와 범용성.
3.스위치와 콘택터는 모터 스타터를 구성될 수 있습니다.
4. 추가적 접촉 :
5. 즉시의 보조 접점
6. 전압 배포 하에
모터의 기중 차단기
GV2-M, GV2-ME, GV2-P | GV2-RS | GV2-LS, GV2-LE | |||
M01C | 0.1-0.16 | RS01C | 0.1 -0.16 0.1 -0.16 | ||
M02C | 0.16-0.25 | RS02C | 0.16-0.25 | ||
M03C | 0.25 - 0.40 | RS03C | 0.25 - 0.40 | LS03 | 0 25-0.40 |
M04C | 0.40- 0.63 | RS04C | 0.40- 0.63 | LS04 | 0 40-0.63 |
M05C | 0.63 - 1 | RS05C | 0.63-1 | LS05 | 0.63 -1 |
M06C | 1-1.6 | RS06C | 1-1.6 | LS06 | 1-1.6 |
M07C | 1.6-2.5 | RS07C | 1.6-2.5 | LS07 | 1.6-2.5 |
M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2.5-4 |
M10C | 4-6.3 | RS10C | 4 - 6.3 | LS10 | 4-6.3 |
M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
M32C | 24-32 | RS32C | 24-32 |
차단기 (GV2 동력회로 베레이커)에 의해 제어된 3상 일렉트로마터의 정격 전력
조절은 정격 전류의 이에 (a)를 정렬시킵니다 | 3상 전기 발동기 KW.AC-350HZ/60HZ의 기준 전력 | |||||
230/240V | 400V | 415V | 440V | 500V | 690V | |
0.1-0.16 | - | - | - | - | - | - |
0.16-0.25 | - | - | - | - | - | - |
0.25 - 0.4 | - | - | - | - | - | - |
040- 0.63 | - | - | - | - | - | 0.37 |
0.63 -1 | - | - | - | 0.37 | 0.37 | 0.55 |
1 - 1.6 | - | 0.37 | - | 0.55 | 0.75 | 1.1 |
1.6-2.5 | 0.7 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
2.5-4 | 0.75 | 1.5 | 1.5 | 1.5 | 22 | 3 |
4-6.3 | 1.1 | 2.2 | 2.2 | 3 | 37 | 4 |
6-10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
9-14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
13-18 | 4 | 7.5 | 9 | 9 | 9 | 11 |
17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
20-25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 |
24-32 | 7.5 | 15 | 15 | 15 | 185 | 23 |
즉각적 자기장에서 브레이커의 디스조인트니그 전류 커뮤팅 가치.(테이블 3을 언급하세요)
정격 전류 I nA | 코포넨츠 A를 위한 조절 범위 커뮤팅 경향. | 즉각적 분야 I nA의 드르스조인팅 전류 커뮤트왕 가치 |
0.16 | 0.1 -0.16 0.1 -0.16 | 1.5 |
0.25 | 0.16-0.25 | 2.4 |
0.4 | 0.25 - 0.4 | 5 |
0.63 | 0.4 - 0 63 0.4 - 0 63 | 8 |
1 | 0.63-1 | 13 |
1.6 | 1 -1.6 | 22.5 |
2.5 | 1.6-2.5 | 33.5 |
4 | 2.5-4 | 51 |
6.3 | 4-6.3 | 78 |
10 | 6-10 | 138 |
14 | 9-14 | 170 |
18 | 13-18 | 223 |
23 | 17-23 | 327 |
25 | 20-25 | 327 |
32 | 24-32 | 416 |
