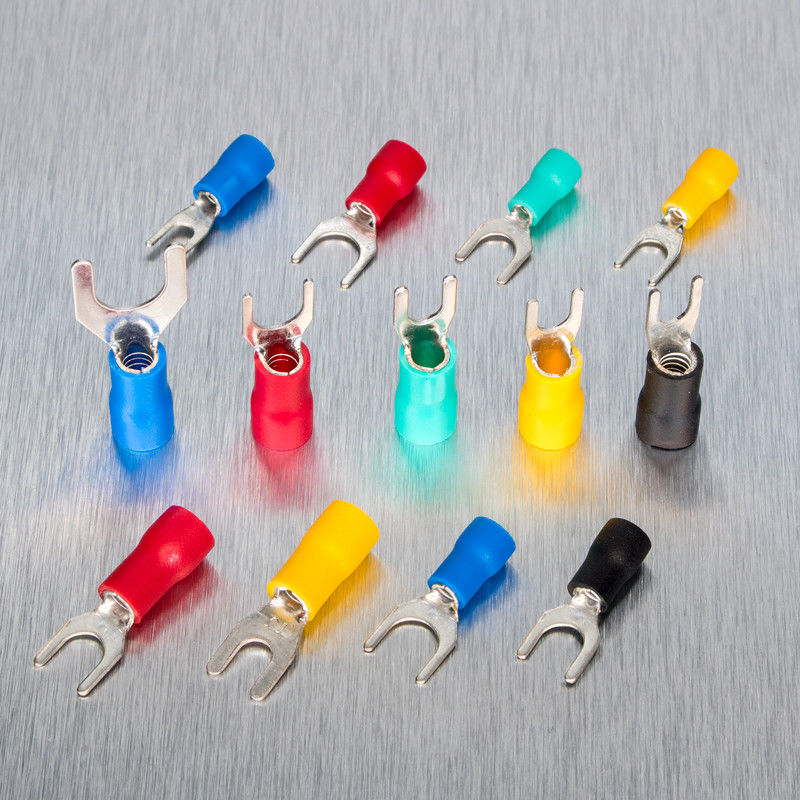

구리 SV 압착 단자 구리 Ｙ 타입 포크 이중 보온 스페이드 단자
| 항목 번호. | SV 시리즈 |
| 금속 재료 | Copper&Brass |
| 표면 코팅법 | 전기도금한 것 주석은 도금처리했습니다 |
| 절연 소재 | 난연제 PP |
| 애플리케이션 | 와이어 크림핑 |
| A.W.G | 22-16 16-14 14-12 12-10 |
| 색 | 빨갛고 노랗고 푸르고 검습니다 |
| 와이어 범위 | 0.5-1.5 ㎟,1.5-2.5 ㎟,2.5-4 ㎟,4-6 ㎟ |
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | 색 | |||||
| d2 | 비 | Ｌ | Ｆ | Ｈ | D∅ | |||

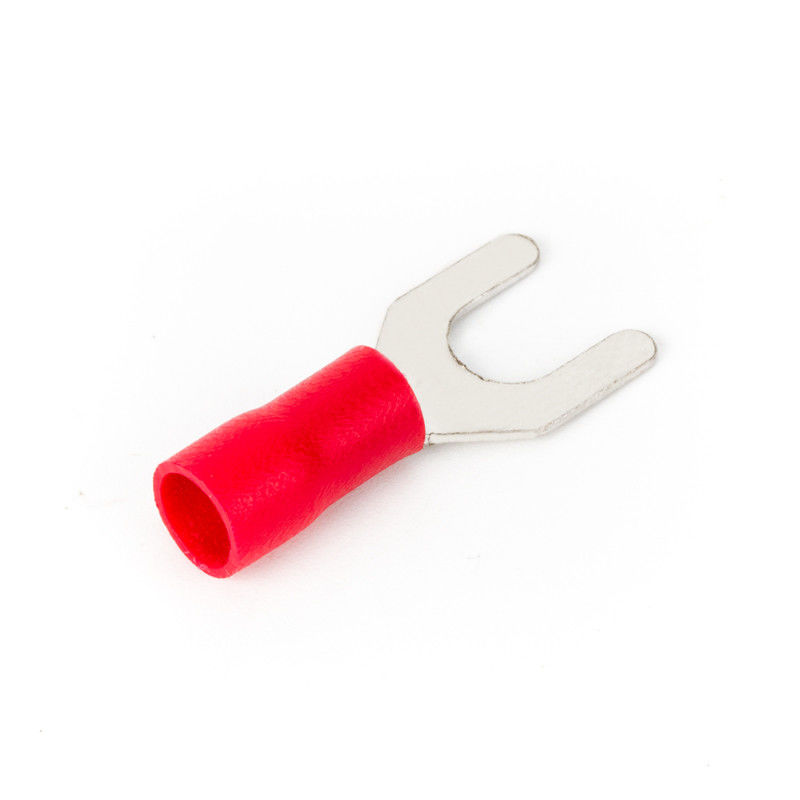

| SV1.25-3.2 | #4 | 3.2 | 5.7 | 21.2 | 6.5 | 10.0 | 4.3 | 빨강 |
| SVS1.25-3.5 | #6 | 3.7 | 5.7 | 21.2 | 6.5 | |||
| SVL1.25-3.5 | #6 | 3.7 | 6.4 | 21.2 | 6.5 | |||
| SVS1.25-4 | #8 | 4.3 | 6.4 | 21.2 | 6.5 | |||
| SVM1.25-4 | #8 | 4.3 | 7.2 | 21.1 | 6.5 | |||
| SVL1.25-4 | #8 | 4.3 | 8.1 | 21.2 | 6.5 | |||
| SVS1.25-5 | #10 | 5.3 | 8.1 | 21.2 | 6.5 | |||
| SVL1.25-5 | #10 | 5.3 | 9.5 | 21.2 | 6.5 | |||
| SVS1.25-6 | 1/4 | 6.4 | 9.5 | 21.2 | 6.5 | |||
| SVL1.25-6 | 1/4 | 6.4 | 12.0 | 27.2 | 11.0 | |||
| SV1.25-8 | 5/16 | 8.4 | 14.0 | 29.0 | 12.5 | |||
와이어 범위 : 1.5-2.5 ㎟, AWG :16-14, Imax=27A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | 색 | |||||
| d2 | 비 | Ｌ | Ｆ | Ｈ | D∅ | |||
| SV2-3.2 | #4 | 3.2 | 5.7 | 21.2 | 6.5 | 10.0 | 4.9 | 청색 |
| SVS2-3.5 | #6 | 3.7 | 5.7 | 21.2 | 6.5 | |||
| SVL2-3.5 | #6 | 3.7 | 6.4 | 21.2 | 6.5 | |||
| SVS2-4 | #8 | 4.3 | 6.4 | 21.2 | 6.5 | |||
| SVM2-4 | #8 | 4.3 | 7.2 | 21.1 | 6.5 | |||
| SVL2-4 | #8 | 4.3 | 8.1 | 21.2 | 6.5 | |||
| SVS2-5 | #10 | 5.3 | 8.1 | 21.2 | 6.5 | |||
| SVL2-5 | #10 | 5.3 | 9.5 | 21.2 | 6.5 | |||
| SVS2-6 | 1/4 | 6.4 | 9.5 | 21.2 | 6.5 | |||
| SVL2-6 | 1/4 | 6.4 | 12.0 | 27.2 | 11.0 | |||
| SV2-8 | 5/16 | 8.4 | 14.0 | 29.0 |
12.5 |
|||
와이어 범위 : 2.5-4 ㎟, AWG :14-12, Imax=37A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | 색 | |||||
| d2 | 비 | Ｌ | Ｆ | Ｈ | D∅ | |||
| SV3.5-3 | #4 | 3.2 | 5.7 | 24.8 | 7.0 | 13.0 | 6.2 | 검정색 |
| SV3.5-4 | #8 | 4.3 | 8.0 | 24.8 | 7.0 | |||
| SV3.5-5 | #10 | 5.3 | 8.0 | 24.8 | 7.0 | |||
| SV3.5-6 | 1/4 | 6.4 | 12.0 | 28.0 | 12.1 | |||
| SV3.5-8 | 5/16 | 8.4 | 12.0 | 33.7 |
13.7 |
|||
와이어 범위 : 4-6 ㎟, AWG :12-10, Imax=48A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | 색 | |||||
| d2 | 비 | Ｌ | Ｆ | Ｈ | D∅ | |||
| SV5.5-3.5 | #6 | 3.7 | 8.3 | 25.2 | 7.5 | 13.0 | 6.7 | 노랑색 |
| SVS5.5-4 | #8 | 4.3 | 8.3 | 25.2 | 7.5 | |||
| SVL5.5-4 | #8 | 4.3 | 9.0 | 25.2 | 7.5 | |||
| SV5.5-5 | #10 | 5.3 | 9.0 | 25.2 | 7.5 | |||
| SVS5.5-6 | 1/4 | 6.4 | 9.0 | 25.2 | 7.5 | |||
| SVL5.5-6 | 1/4 | 6.4 | 12.0 | 31.2 | 12.0 | |||
| SV5.5-8 | 5/16 | 8.4 | 14.0 | 30.0 | 11.5 | |||
FAQ :
1. 공장 또는 무역 업체입니까?
예, 우리는 온주, 중국에서 제조사입니다. 우리는 당신에게 경쟁력있는 가격 & 에프터 서비스를 줄 수 있습니다.
2. 우리는 우리의 로고 / 웹사이트 / 회사명을 제품에 프린트할 수 있습니까?
예, 당신의 로고는 당신의 수요로 인쇄될 수 있습니다. 우리는 OEM 서비스를 제공할 수 있습니다.
3. 정규적인 순서를 위한 생산 소요 시간이 무엇입니까?
발주량으로서의 7-15 일
4. 샘플을 제공하시겠습니까? 샘플이 자유롭습니까?
예, 샘플은 수집하기 위해 화물 운송비를 갖출 수 있습니다.
5. 고객을 위한 사이즈를 바꿀 수 있겠습니까?
예, 사이즈는 보다 상세한 설명을 위해, 맞춤화될 수 있고, 자유로이 우리에 연락합니다.
6. 에프터 서비스는 어떻습니까?
어떠한 논평도 환영받습니다, 우리가 당신의 애플리케이션 문제를 해결할 것입니다.
