| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YOKG |
| 인증: | CE,TUV,CB |
| 모델 번호: | SC32 |
| 최소 주문 수량: | 100PCS |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 포장 또는 고객의 요구에 따라 |
| 배달 시간: | 15일 또는 주문 수량에 따라 다름 |
| 지불 조건: | L/C, D/P, T/T |
| 공급 능력: | 달 당 100000pcs |
| 평가된 가열 경향: | 50A | 정격 절연 전압: | 690V |
|---|---|---|---|
| 막대기: | 3 | 표준: | IEC60947-4-1, GB14048.4 |
| 보조 접점: | 1 아니요 또는 1NC | 코일: | AC |
| 보호 급: | IP20 | 오염도: | 클래스 3 |
| 강조하다: | SC32 AC 코일 콘택터 3P 50A,690V 1NO 1NC 콘택터 3P 50A,접촉기는 690V명 전환합니다 |
||

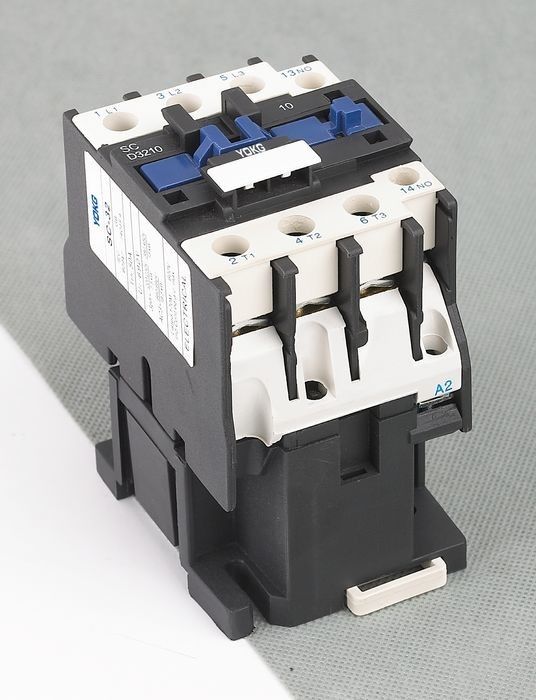

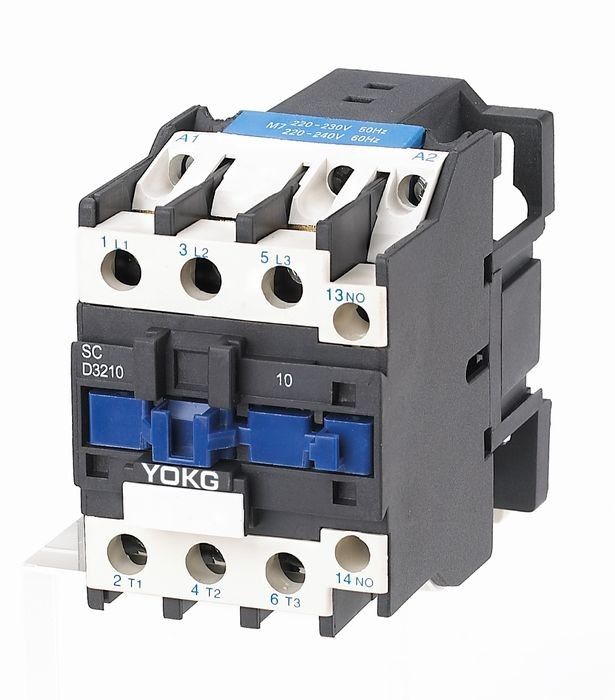

저전압 AC 접촉기 스위치 SC32 50A 690V 3 막대기 1NO 또는 1NC
애플리케이션 :
SC 시리즈 AC 접속기 (다음에 콘택터는), 깨지, 자주 시작하게 해서 정격 전압 690V AC 50 HZ 또는 60 HZ, 정격 전류 최고 95A까지까지 회로의 용도에 적합합니다 & 제어용 교류 전동기. 열동 계전기에 결합되어 그것은 과부하 검출 회로를 보호해서 전자시동기가 됩니다.
이 시리즈 콘택터는 GB 14048에 따릅니다, IEC60947-4-1
장군 :
대기온도 : ≤-5C--+40C
높이 : ≤ 2000m ;
오염 정도 : 등급 3
설치 범주 :3세
보호 급 : IP20
특징 : 소용적, 경량, 적은 전력 손실, 장수, 금고와 신뢰성
애플리케이션 : 보조 접촉 차단이 중계기, 전류 제한 접촉 차단, 열동 계전기, 기타 등등을 맞춥니다.
설치 : 35 밀리미터 딘 레일 (SC09~95), 75MM 이중 인라인 철도 (SC40~95), 스크루
모델과 관련 :
주요 인자와 기술적 성과 :
| 타입 | SC32 | ||
| 평가된 난방 경향 (A) | 50 | ||
| 정격 절연 전압 (V) | 690 | ||
| 평가된 영향 내전압 (KV) | 6 | ||
| 평가된 투입 용량 | 10 르 | ||
| 정격 차단 용량 | 8 르 | ||
| 막대기 | 3 | ||
| 보조 접점 | 아니오 / NC | ||
| 단구간 내성 경향(A) | 10대 | 256 | |
| 평가된 일하는 경향(A) | 380V | AC-3 | 32 |
| AC-4 | 12 | ||
| 660V | AC-3 | 21 | |
| AC-4 | 7.5 | ||
| 단계 3의 AC-3 능력 농형부는 (AC-3) KW를 자동차로 나릅니다 |
220V | 7.5 | |
| 380V | 15 | ||
| 660V | 18.5 | ||
| 작동 주파수 (times/h) | 전기적 수명 | AC-3 | 600 |
| AC-4 | 300 | ||
| 기계 수명 | 3600 | ||
| 전기적 수명 (10000/times) | AC-3 | 80 | |
| AC-4 | 20 | ||
| 기계 수명 (10000/times) | 800 | ||
| 정비된 퓨즈식 | RT16-50 | ||
| 평가된 조정 공급 전압 미국(V) | 50/60Hz | 12~480 | |
| 작동 범위 | 풀-인 | (85%~110%) 우리 +40C | |
| 공개하기 | (20%~75%) 우리 -5C | ||
| Ac 코일 평균 전원(VA) | 시작 | 110 | |
| 보존 | 11 | ||
| 전력 효율은 분류됩니다 | 등급 3 | ||
| 열 손실(W) | 3~4 | ||
| 작동 타임즈 지(MS) | 마감 | 12~25 | |
| 중단 | 5~20 | ||
| 메인 회로 배선 | 냉기 없는 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 2.5~10 |
| 2 스틱 | 2.5~10 | ||
| 냉기와 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~10 | |
| 2 스틱 | 1.5~6 | ||
| 굵은 철사 (㎟) | 1 스틱 | 1.5~10 | |
| 2 스틱 | 2.5~10 | ||
| 죄는 나사 사이즈 | M4 | ||
| 팽팽히 조이는 고정 토크 (N.m) | 1.2 | ||
| 회선부 제어 | 냉기 없는 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~4 |
| 2 스틱 | 1~4 | ||
| 냉기와 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~4 | |
| 2 스틱 | 1~2.5 | ||
| 굵은 철사 (㎟) | 1 스틱 | 1~4 | |
| 2 스틱 | 1~4 | ||
| 죄는 나사 사이즈 | M3.5 | ||
| 팽팽히 조이는 고정 토크 (N.m) | 0.8 |
||
설비 면적 :
| 최대 | 비 최대 | Ｃ 최대 | a | 비 | ∅ |
| 57 | 86 | 100 | 40 | 48 | 4.5 |
