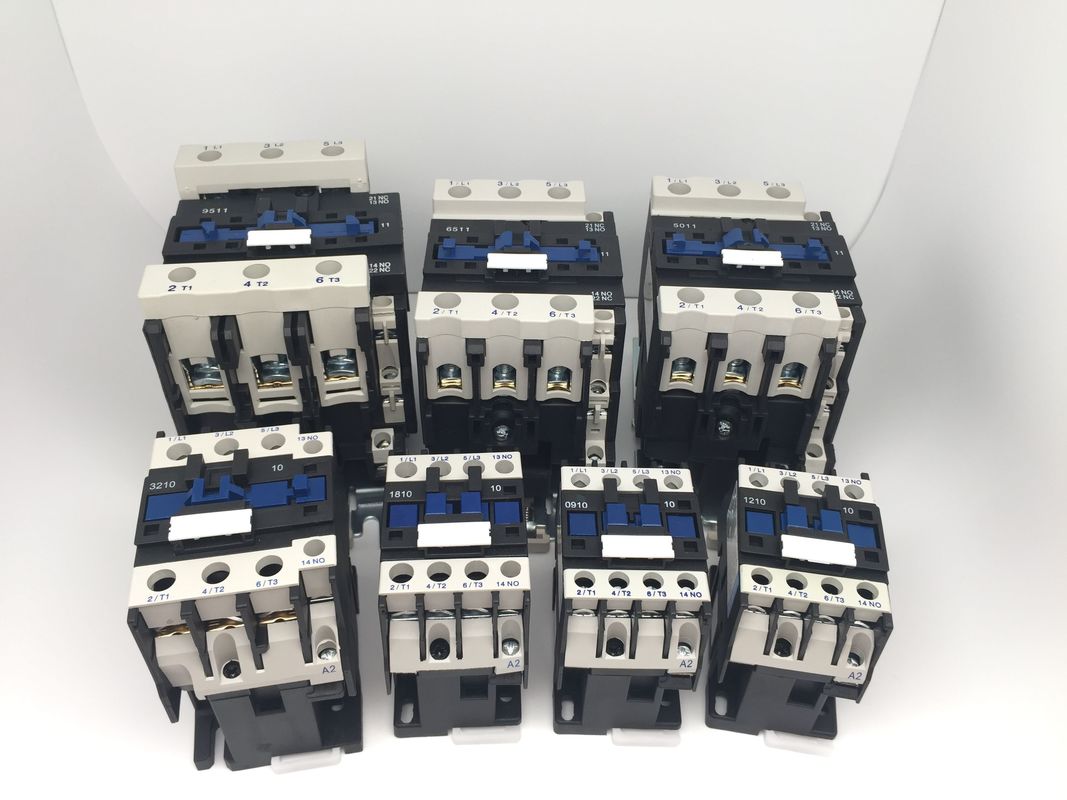

110Vac 단일 폴 전기 접촉기 자기를 띤 AC DP 명확한 목적 콘택터 4P명
애플리케이션 :

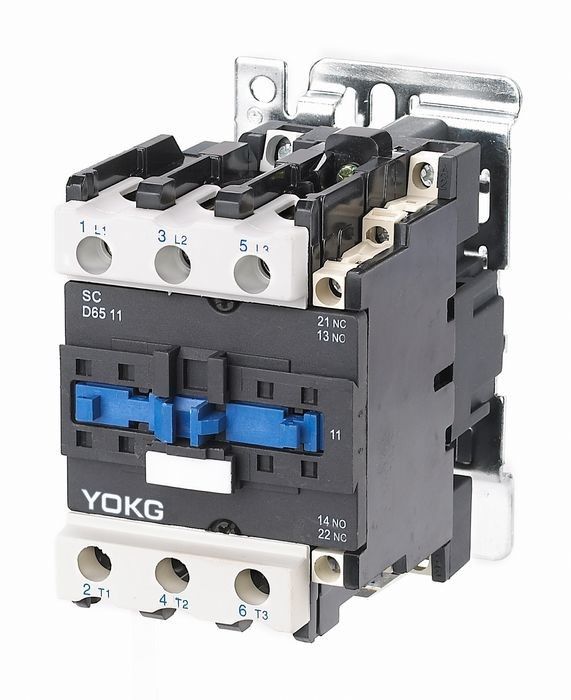

SC 시리즈 AC 접속기 (다음에 콘택터는), 깨지, 자주 시작하게 해서 정격 전압 690V AC 50 HZ 또는 60 HZ, 정격 전류 최고 95A까지까지 회로의 용도에 적합합니다 & 제어용 교류 전동기. 열동 계전기에 결합되어 그것은 과부하 검출 회로를 보호해서 전자시동기가 됩니다.
이 시리즈 콘택터는 GB 14048에 따릅니다, IEC60947-4-1
모델과 관련 :
주요 인자와 기술적 성과 :
| 타입 | SC40 | SC50 | SC65 | ||
| 평가된 난방 경향 (A) | 60 | 80 | 80 | ||
| 정격 절연 전압 (V) | 690 | 690 | 690 | ||
| 평가된 영향 내전압 (KV) | 6 | 6 | 6 | ||
| 평가된 투입 용량 | 10 르 | 10 르 | 10 르 | ||
| 정격 차단 용량 | 8 르 | 8 르 | 8 르 | ||
| 막대기 | 3 | 3 | 3 | ||
| 보조 접점 | NO+NC | NO+NC | NO+NC | ||
| 단구간 내성 경향(A) | 10대 | 320 | 400 | 520 | |
| 평가된 일하는 경향(A) | 380V | AC-3 | 40 | 50 | 65 |
| AC-4 | 18.5 | 24 | 28 | ||
| 660V | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| 단계 3의 AC-3 능력 농형부는 (AC-3) KW를 자동차로 나릅니다 |
220V | 11 | 15 | 18.5 | |
| 380V | 18.5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| 작동 주파수 (times/h) | 전기적 수명 | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| 기계 수명 | 3600 | 3600 | 3600 | ||
| 전기적 수명 (10000/times) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| 기계 수명 (10000/times) | 800 | 800 | 800 | ||
| 정비된 퓨즈식 | RT16-63 | RT16-80 | RT16-80 | ||
| 평가된 조정 공급 전압 미국(V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| 작동 범위 | 풀-인 | (85%~110%) 우리 +40C | (85%~110%) 우리 +40C | (85%~110%) 우리 +40C | |
| 공개하기 | (20%~75%) 우리 -5C | (20%~75%) 우리 -5C | (20%~75%) 우리 -5C | ||
| Ac 코일 평균 전원(VA) | 시작 | 200 | 200 | 200 | |
| 보존 | 20 | 20 | 20 | ||
| 전력 효율은 분류됩니다 | 등급 3 | 등급 3 | 등급 3 | ||
| 열 손실(W) | 6~10 | 6~10 | 6~10 | ||
| 작동 타임즈 지(MS) | 마감 | 20~25 | 20~25 | 20~25 | |
| 중단 | 8~15 | 8~15 | 8~15 | ||
| 메인 회로 배선 | 냉기 없는 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 2.5~25 | 2.5~25 | 2.5~25 |
| 2 스틱 | 2.5~16 | 2.5~16 | 2.5~16 | ||
| 냉기와 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 스틱 | 2.5~10 | 2.5~10 | 2.5~10 | ||
| 굵은 철사 (㎟) | 1 스틱 | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 스틱 | 2.5~16 | 2.5~16 | 2.5~16 | ||
| 죄는 나사 사이즈 | M8 | M8 | M8 | ||
| 팽팽히 조이는 고정 토크 (N.m) | 3.5 | 3.5 | 3.5 | ||
| 회선부 제어 | 냉기 없는 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~4 | 1~4 | 1~4 |
| 2 스틱 | 1~4 | 1~4 | 1~4 | ||
| 냉기와 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~4 | 1~4 | 1~4 | |
| 2 스틱 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| 굵은 철사 (㎟) | 1 스틱 | 1~4 | 1~4 | 1~4 | |
| 2 스틱 | 1~4 | 1~4 | 1~4 | ||
| 죄는 나사 사이즈 | M3.5 | M3.5 | M3.5 | ||
| 팽팽히 조이는 고정 토크 (N.m) | 0.8 | 0.8 | 0.8 |
||
일하고 설치 조건 :
대기온도 : -5C--+40C와 24 시간 안에 있는 평균 기껏해야 +35C ;
높이 : ≤ 2000m ;
공기 상태 : 가장 높은 온도가 +40C일 때, 공기 상대 습도는 50%에 도달하지 않지만, 그러나 더 높은 습도가 하부 온도에 허락됩니다. 와 같이, 20C에 있는 90% 습도. 응축물 이슬은 하부 온도로 때 간주되어야 합니다 ;
오염 정도 : 등급 3
설치 범주 :3세
보호 급 : IP20
설치 조건 : 설치 측면과 수직 변 사이의 기울임 각은 ±5C 이상이어서는 안됩니다
영향과 비브랫션 : 콘택터는 설치되고 어떤 명백한 진동, 충격과 진동의 환경 하에서 작동하여야 합니다.
구조 특성 :
애플리케이션 : uxiliary 접촉 차단이 그리고 나서 다른 파생 상품이라는 것, 중계기와 전류 제한 접촉 차단과 열동 계전기를 맞춥니다 ;
특성 : 소용적, 경량, 적은 전력 손실, 장수와 금고와 신뢰성 등 ;
설치 : 35 밀리미터 (sc09~95)의 표준 설치 철도와 75 mm(SC40~95)의 표준 설치 철도 또는 스크루
콘택터는 1NO 보조 접점 또는 1NC 보조 접점 (32A 이하)과 1NO 보조 contact+1NC 보조 접점 (40A 이상)을 갖추고 있을 수 있습니다. 게다가 그것은 F4 보조 콘택터 블록 (2blocks 또는 4 블록)을 갖추고 있을 수 있습니다 ;
설비 면적 :
| 최대 | 비 최대 | Ｃ 최대 | a | 비 | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6.5 |
