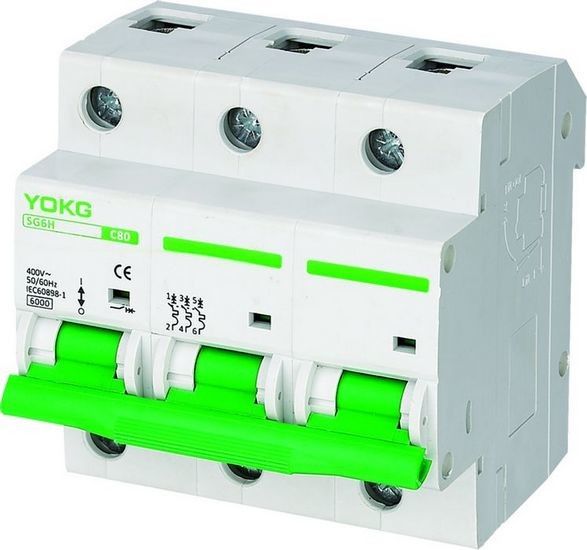

SG6H 125 Amp 4극 MCB 3극 63A 6KV 35mm Din 레일 설치

100PCS
MOQ
Negotiable
가격
SG6H 125 Amp 4극 MCB 3극 63A 6KV 35mm Din 레일 설치
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
차단 용량: 6카
폴란드: 1P, 2P, 3P, 4P
정격 전류: 63~125
전압: 교류
곡선: B,C,D
정격 주파수: 50/60Hz
색상: 흰색 인클로저, 녹색 손잡이
하이 라이트:

딘 레일 125 암페어 4극 mcb

,

MCB 3극 63A 6KV

,

6KV 딘 레일 mcb

기본 정보
원래 장소: 중국
브랜드 이름: YOKG
인증: CE
모델 번호: SG6H
결제 및 배송 조건
배달 시간: 15일 또는 주문 수량에 따라 다름
지불 조건: L/C, D/P, T/T
공급 능력: 달 당 100000pcs
제품 설명

125A 소형 차단기 SG6H 6KV 1극 2P 3극 4극 MCB



애플리케이션:

♦ 단락 보호

♦ 격리 기능

♦ 과부하 보호

♦ 접점 위치 표시 기능

♦ 35mm 딘 레일 설치 지원

♦ 상단 수신 및 하단 출력 배선 유형 또는 하단 수신 및 상단 출력 배선 유형 지원

♦ 전기 부속품을 선택하고 MCB 상태를 멀리 표시할 수 있습니다.파손, 폐쇄 및 결함 트립

♦ 전기 부속품을 선택하고 MCB의 저전압 및 과전압 보호 및 원거리 션트 릴리스를 실현할 수 있습니다.

명세서:

폴란드 1P,2P, 3P, 4P
전기 사양
정격 전류(A) 입력 63~125
정격 주파수(Hz) 50/60
정격 작동 전압(V) Ue 1P:230/400~, 2/3/4P: 400~
정격절연전압(V) Ui 500
임펄스 내전압(KV) Uimp 6
정격단락차단용량(KA) Icn



6

순시트리핑형 B,C,D
최대 작동 전압 Umax 440
최소 작동 전압 Umin 12
유전체 시험 전압(kv) 2
수명 기계적 표준값 1500(입력=63A,80A,100A) 1000(입력=125A)
(OC) 전기적 표준값 8500(입력=63A,80A,100A) 7000(입력=125A)
제어 및 표시:
션트 릴리스(SHT) 선택 과목
저전압 해제(UVT) 선택 과목
보조접점(AUX) 선택 과목
경보접점(ALT) 선택 과목
접점 위치 표시기 기본
오류 표시 없음
연결 및 설치:
주변 온도(일평균≤35℃) -5℃~+40℃
보호 등급 모든면 IP40
연결 단자 IP20
전선(㎟) 50
부스바(㎟) -
설치 케이블
오염도 2
열소자 설정 기준 온도(℃) 30
보관온도(℃) -25℃~+70℃
조임 토크 3.5
연결 상단 및 하단
치수(mm) a(1P/2P/3P/4P) 26.9/53.8/80.7/107.6
SG6H 125 Amp 4극 MCB 3극 63A 6KV 35mm Din 레일 설치 0 b(1P/2P/3P/4P) 83/83/83/83
(가로x높이x길이) c(1P/2P/3P/4P) 78.5/78.5/78.5/78.5

제품 장점:

1. 전체적으로 매끄럽고 매끈한 라인이 아름답다.

2. 다른 사양의 다른 색상으로 구별하기 쉽습니다.

3. 조작하기 편하다

4. 제품의 단락 차단 용량은 6KA일 수 있습니다.



순간 트립 특성:

회로 차단기 SB6은 부하가 다른 배전 및 분기 회로를 보호하도록 설계되었습니다.

♦ 곡선 B----장치는 현재 3인치에서 0.1초 안에 작동하지 않아야 합니다.현재 5 In에서 0.1S 미만에서 작동해야 함

♦ 곡선 C---- 장치는 현재 5인치에서 0.1초 안에 작동하지 않아야 합니다.현재 10 In에서 0.1S 미만에서 작동해야 합니다.

♦ 곡선 D---- 장치는 현재 10In에서 0.1초 안에 작동하지 않아야 합니다.현재 20 In에서 0.1S 미만으로 작동해야 함





SG6H 125 Amp 4극 MCB 3극 63A 6KV 35mm Din 레일 설치 1



과전류 작동 특성:

아니요. 릴리스의 정격 전류(A) 초기 상태 테스트 전류 지정된 시간 얻을 결과 비고
1 1~63 코드 상태 1.13에서 t ≤ 1h 비여행
2 1~63 이전 테스트에서 1.45인치 t < 1시간 여행 5초에 일정하게 전류를 지정된 값까지 설정
≤ 32에서 코드 상태 2.55인치 1초 <t <60초 여행
> 32 코드 상태 2.55인치 1초 <t <120초 여행
4 1~63 코드 상태 3 인 t ≤0.1s 비여행 B형
1~63 코드 상태 5인치 t <0.1s 여행 B형
1~63 코드 상태 5인치 t ≤0.1s 비여행 C형
1~63 코드 상태 10인치 t <0.1s 여행 C형
1~63 코드 상태 10인치 t ≤0.1s 비여행 D형
1~63 코드 상태 20인치 t <0.1s 여행 D형

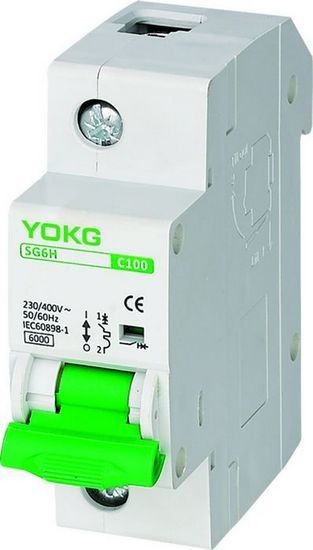

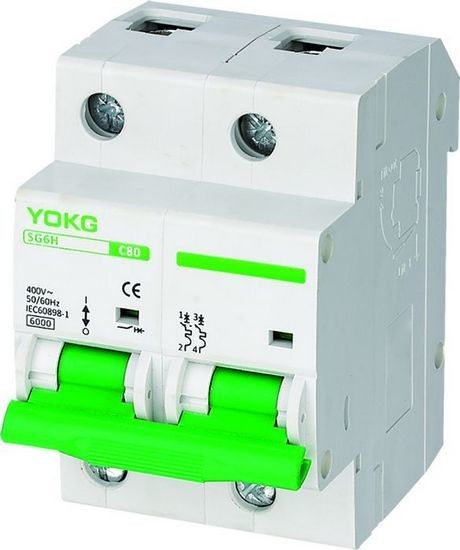

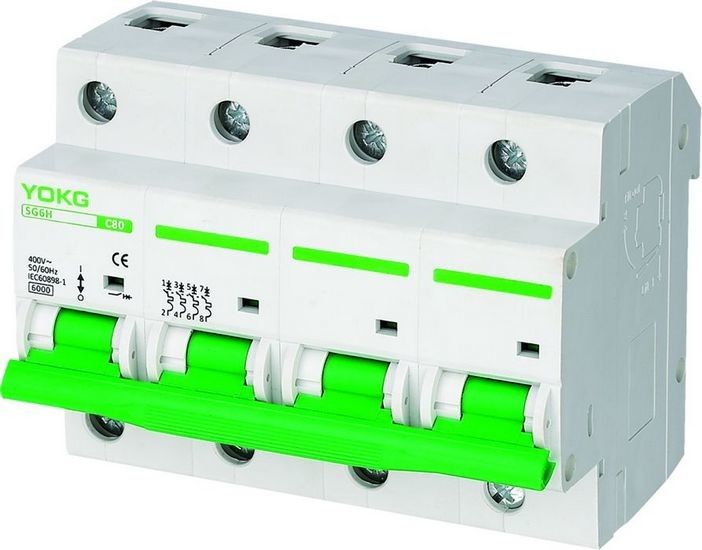

폴란드의 수:

SG6H 125 Amp 4극 MCB 3극 63A 6KV 35mm Din 레일 설치 2



치수:

SG6H 125 Amp 4극 MCB 3극 63A 6KV 35mm Din 레일 설치 3





SG6H 125 Amp 4극 MCB 3극 63A 6KV 35mm Din 레일 설치 4SG6H 125 Amp 4극 MCB 3극 63A 6KV 35mm Din 레일 설치 5SG6H 125 Amp 4극 MCB 3극 63A 6KV 35mm Din 레일 설치 6SG6H 125 Amp 4극 MCB 3극 63A 6KV 35mm Din 레일 설치 7
