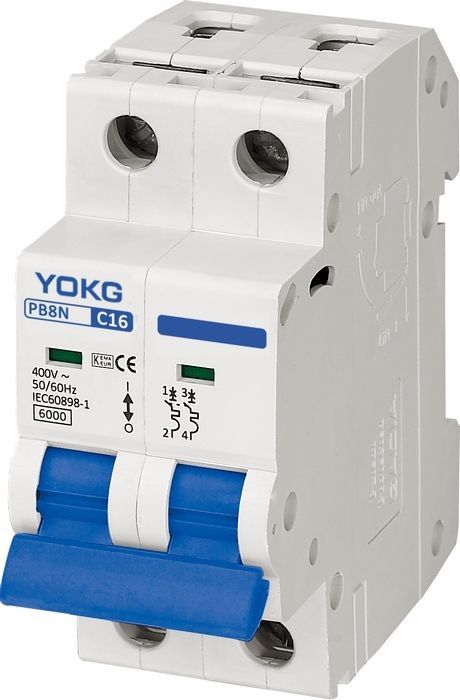

2p 40 Amp Mcb IEC60898-1 230/400V 50/60 Hz 1A-63amp 차단기
일반적인:
|
상품명: |
소형차단기 / MCB |
|
유형: |
미니 |
|
정격 단락 용량 lcu(V) |
B,C,D |
|
정격 전압: |
230V/400VAC |
|
정격 전류: |
1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
차단 용량: |
6카 |
|
정격 주파수: |
50/60Hz |
|
폴란드의 수: |
1P, 1P+N, 2P, 3P, 3P+N, 4P |
|
고도: |
≤2000m |
|
주변 온도: |
-5~40℃ |
|
기준: |
IEC/EN 60898-1 |
|
보호 유형: |
과부하 보호, 단락 보호 |
|
트리핑 유형: |
열 유형 |
|
분할불: |
TH 35mm 딘 레일 |
|
배선 용량: |
≤25mm² |
|
애플리케이션: |
단락 보호, 절연 기능, 과부하 보호
|
순간 트립 특성:
회로 차단기 PB8은 부하가 다른 배전 및 분기 회로를 보호하도록 설계되었습니다.
♦ 곡선 B----장치는 현재 3인치에서 0.1초 안에 작동하지 않아야 합니다.현재 5 In에서 0.1S 미만에서 작동해야 함
♦ 곡선 C---- 장치는 현재 5인치에서 0.1초 안에 작동하지 않아야 합니다.현재 10 In에서 0.1S 미만에서 작동해야 합니다.
♦ 곡선 D---- 장치는 현재 10In에서 0.1초 안에 작동하지 않아야 합니다.현재 20 In에서 0.1S 미만으로 작동해야 함
과전류 작동 특성:
| 아니요. | 릴리스의 정격 전류(A) | 초기 상태 | 테스트 전류 | 지정된 시간 | 얻을 결과 | 비고 |
| 1 | 1~63 | 코드 상태 | 1.13에서 | t ≤ 1h | 비여행 | |
| 2 | 1~63 | 이전 테스트에서 | 1.45인치 | t < 1시간 | 여행 | 5초에 일정하게 전류를 지정된 값까지 설정 |
| 삼 | ≤ 32에서 | 코드 상태 | 2.55인치 | 1초 ＜t ＜60초 | 여행 | |
| ＞ 32 | 코드 상태 | 2.55인치 | 1초 ＜t ＜120초 | 여행 | ||
| 4 | 1~63 | 코드 상태 | 3 인 | t ≤0.1s | 비여행 | B형 |
| 1~63 | 코드 상태 | 5인치 | t <0.1s | 여행 | B형 | |
| 1~63 | 코드 상태 | 5인치 | t ≤0.1s | 비여행 | C형 | |
| 1~63 | 코드 상태 | 10인치 | t <0.1s | 여행 | C형 | |
| 1~63 | 코드 상태 | 10인치 | t ≤0.1s | 비여행 | D형 | |
| 1~63 | 코드 상태 | 20인치 | t <0.1s | 여행 | D형 |
폴란드의 수:
치수:
명세서:
| 정격 전류(A) 입력 | 1-63 |
| 정격 주파수(Hz) | 50/60 |
| 정격 작동 전압(V) Ue | 1P:230/400~, 2/3/4P: 400~ |
| 정격절연전압(V) Ui | 500 |
| 임펄스 내전압(KV) Uimp | 6 |
| 정격단락차단용량(KA) Icn | 6 |
| 순시트리핑형 | B,C,D |
| 최대 작동 전압 Umax | 440 |
| 최소 작동 전압 Umin | 12 |
| 유전체 시험 전압(kv) | 2 |
| 수명 기계적 표준값 | 10000 |
| (OC) 전기적 표준값 | 4000 |
| 연결 및 설치: | |
| 보호 등급 모든면 | IP40 |
| 연결 단자 | IP20 |
| 전선(㎟) | 16 |
| 부스바(㎟) | 25 |
| 설치 | 케이블/모선 |
| 오염도 | 2 |
| 열소자 설정 기준 온도(℃) | 30 |
| 보관온도(℃) | -25℃~+70℃ |
| 조임 토크 | 3.0 |
| 연결 | 상단 및 하단 |
| 치수(mm) a(1P/2P/3P/4P) | 17.5/35/52.5/70 |
| b(1P/2P/3P/4P) |
87/87/87/87 |
| (가로x높이x세로) c(1P/2P/3P/4P) | 77.5/77.5/77.5/77.5 |
