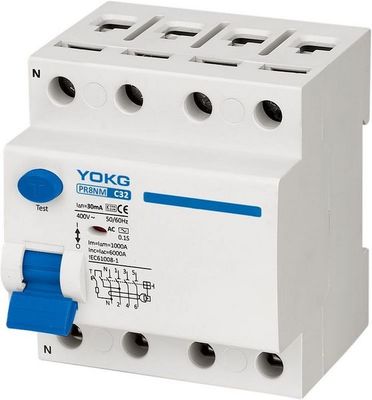

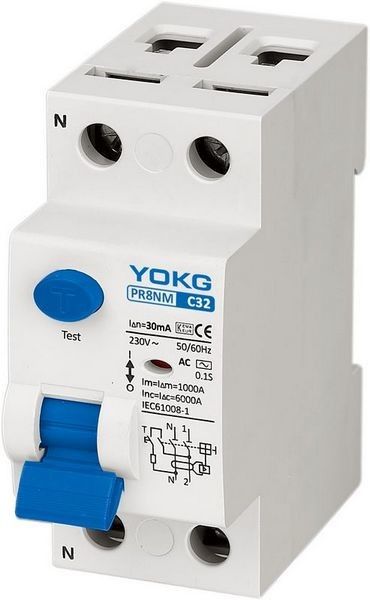

전자파 누설 방지기 PR8NM 6kA RCBO 16-100A 회로 차단기
전자기 회로 차단기는 다음과 같은 장점이 있습니다.
1. 전기 회로 제어
2. 간접 접촉으로부터 사람들을 보호하고 직접 접촉에 대한 추가 보호
3. 절연 결함으로 인한 화재 위험으로부터 설비 보호
4. 잔류 전류 차단기는 주택, 3차 부문 및 산업 분야에서 사용됩니다.
5. 35mm 딘레일 설치 지원
트립 감도:
♦ 30mA--직접 접촉에 대한 추가 보호
♦ 100mA - In<50/R 공식에 따라 접지 시스템과 조정되어 간접 접촉에 대한 보호 제공
♦ 300mA, 간접 접촉에 대한 보호 및 화재 위험
명세서:
| 폴란드 | 2P,4P |
| 전기 사양 | |
| 정격 전류(A) 입력 | 16-100A |
| 정격 작동 전압(V) Ue | 2P:230, 4P:400 |
| 정격절연전압(V) Ui | 500 |
| 임펄스 내전압(kV) Uimp | 6 |
| 정격단락차단용량(kA) Inc/I△n | 6 |
| 정격 잔류 전류(mA) I△n | 10,30,100,300 |
| 정격 잔류 개폐 용량(A) I△m | 1000 |
| 잔류 전류 작동 유형 | AC, AC+S, A, A+S |
| 잔류 전류 보호 유형 | 전자기 |
| 절연 시험 전압(kV) | 2.5 |
| 수명 기계적 표준값 | 4000 |
| (OC) 전기적 표준값 | 2000년 |
| 제어 및 표시 | |
| 션트 릴리스(SHT) | 없음 |
| 저전압 릴리스(UVT) | 없음 |
| 보조접점(AUX) | 없음 |
| 접점 위치 표시기 | 없음 |
| 오류 표시 | 기본 |
| 연결 및 설치 | |
| 주변 온도 (일 평균 ≤35℃) | -5℃ ~ +40℃ |
| 보호 등급 모든면 | IP40 |
| 연결 단자 | IP20 |
| 와이어(m㎡) | 35 |
| 부스바(m㎡) | 35 |
| 설치 | 케이블/모선 |
| 열 소자 설정을 위한 기준 온도 | 30 |
| 오염도 | 2 |
| 보관온도(℃) | -25℃ ~ +70℃ |
| 연결 | 맨 위 |
| 치수(mm) a(2P/4P) | 36/72 |
| b(2P/4P) | 84/84 |
| c(2P/4P) | 79.5/79.5 |
선택:
♦ 감지 가능한 파형
♦ AC 유형
♦ A 유형
잔류 사인파 교류 및 잔류 맥동 직류에 대해 트립이 보장되는 RCCB(갑작스럽게 적용되거나 천천히 상승하는지 여부에 관계없이) 기호
트립 시간:
♦ 즉각적인:순간적인 트립이 보장될 수 있습니다(시간 지연 없이)
♦ 짧은 시간 지연:모든 트리핑은 최소 10ms를 보장할 수 있습니다.
♦ 선택:다운스트림에 배치된 비선택적 RCD로 완전한 차별이 보장됩니다.
연결 다이어그램:
배급선의 도표:
