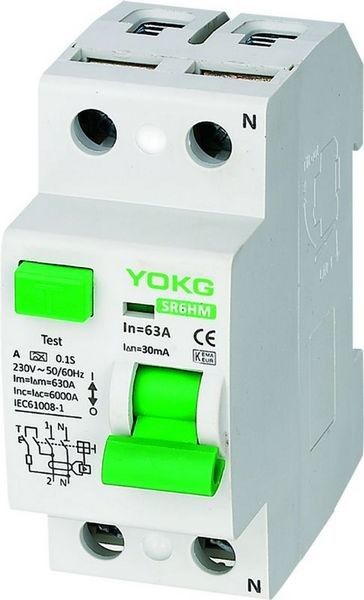

전자파 누설 방지기 SR6HM RCCB 16-63A In 2P, 4극
기능:
♦ 전기 회로 제어
♦ 간접 접촉으로부터 사람들을 보호하고 직접 접촉에 대한 추가 보호
♦ 절연 결함으로 인한 화재 위험으로부터 설비 보호
♦ 주택, 3차 부문 및 산업 분야에서 사용되는 잔류 전류 회로 차단기
♦ 35mm 딘 레일 설치 지원
선택:
♦ 감지 가능한 파형
♦ AC 유형
갑자기 적용되거나 천천히 상승하는 잔류 사인파 교류 전류에 대해 트립이 보장되는 RCCB, 기호
♦ A 유형
잔류 사인파 교류 및 잔류 맥동 직류에 대해 트립이 보장되는 RCCB(갑작스럽게 적용되거나 천천히 상승하는지 여부에 관계없이) 기호
트립 감도:
♦ 30mA--직접 접촉에 대한 추가 보호
♦ 100mA - In<50/R 공식에 따라 접지 시스템과 조정되어 간접 접촉에 대한 보호 제공
♦ 300mA, 간접 접촉에 대한 보호 및 화재 위험
트립 시간:
♦ 즉각적인
순간적인 트립을 보장합니다(시간 지연 없이)
♦ 짧은 시간 지연
최소 10ms의 트리핑을 보장합니다.
♦ 선택
다운스트림에 배치된 비선택적 RCD로 완전한 식별을 보장합니다.
연결 다이어그램:
배급선의 도표:
장치:
명세서:
| 폴란드 | 2P,4P |
| 전기 사양 | |
| 정격 전류(A) 입력 | 16-63A |
| 정격 작동 전압(V) Ue | 2P:230, 4P:400 |
| 정격절연전압(V) Ui | 500 |
| 임펄스 내전압(kV) Uimp | 6 |
| 정격단락차단용량(kA) Inc/I△n | 6 |
| 정격 잔류 전류(mA) I△n | 10,30,100,300 |
| 정격 잔류 개폐 용량(A) I△m | 500(≤50A), 630(63A) |
| 잔류 전류 작동 유형 | AC,A |
| 잔류 전류 보호 유형 | 전자기 |
| 절연 시험 전압(kV) | 2.5 |
| 수명 기계적 표준값 | 4000 |
| (OC) 전기적 표준값 | 2000년 |
| 제어 및 표시 | |
| 션트 릴리스(SHT) | 없음 |
| 저전압 릴리스(UVT) | 없음 |
| 보조접점(AUX) | 없음 |
| 접점 위치 표시기 | 없음 |
| 오류 표시 | 기본 |
| 연결 및 설치 | |
| 주변 온도 (일 평균 ≤35℃) | -5℃ ~ +40℃ |
| 보호 등급 모든면 | IP40 |
| 연결 단자 | IP20 |
| 와이어(m㎡) | 16 |
| 부스바(m㎡) | 25 |
| 설치 | 케이블/모선 |
| 열 소자 설정을 위한 기준 온도 | 30 |
| 오염도 | 2 |
| 보관온도(℃) | -25℃ ~ +70℃ |
| 연결 | 상단 및 하단 |
| 치수(mm) a(2P/4P) | 35/70 |
| b(2P/4P) | 81/81 |
| c(2P/4P) | 77.5/77.5 |
