| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YOKG |
| 인증: | CE,TUV,CB |
| 모델 번호: | SC80~95 |
| 최소 주문 수량: | 100PCS |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 포장 또는 고객의 요구에 따라 |
| 배달 시간: | 15일 또는 주문 수량에 따라 다름 |
| 지불 조건: | L/C, D/P, T/T |
| 공급 능력: | 달 당 100000pcs |
| 평가된 가열 경향: | 110A | 정격 절연 전압: | 690V |
|---|---|---|---|
| 막대기: | 3 | 표준: | IEC60947 |
| 보조 접점: | 1 NO+1 NC | 코일: | AC |
| 색: | 검정색 | 오염도: | 클래스 3 |
| 대기 온도: | -5C~+40C | ||
| 강조하다: | 산업적 AC 접촉기 220V 110A,IEC60947 AC 접촉기,IEC60947 산업적 콘택터 220V |
||

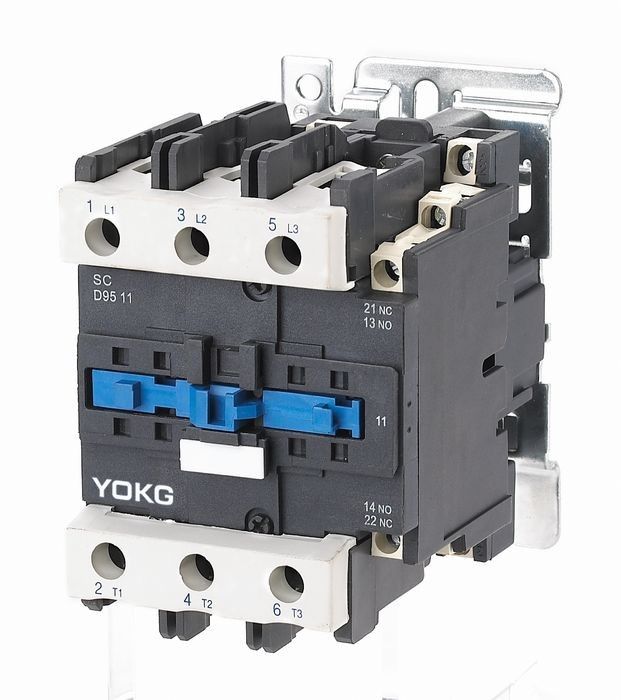

산업적 AC 접촉기 보호기 220V 110A 1NO+1NC명
애플리케이션 :
SC 시리즈 AC 접속기 (다음에 콘택터는), 깨지, 자주 시작하게 해서 정격 전압 690V AC 50 HZ 또는 60 HZ, 정격 전류 최고 95A까지까지 회로의 용도에 적합합니다 & 제어용 교류 전동기. 열동 계전기에 결합되어 그것은 과부하 검출 회로를 보호해서 전자시동기가 됩니다.
이 시리즈 콘택터는 GB 14048에 따릅니다, IEC60947-4-1
모델과 관련 :
주요 인자와 기술적 성과 :
| 타입 | SC80 | SC95 | ||
| 평가된 난방 경향 (A) | 110 | 110 | ||
| 정격 절연 전압 (V) | 690 | 690 | ||
| 평가된 영향 내전압 (KV) | 6 | 6 | ||
| 평가된 투입 용량 | 10 르 | 10 르 | ||
| 정격 차단 용량 | 8 르 | 8 르 | ||
| 막대기 | 3 | 3 | ||
| 보조 접점 | NO+NC | NO+NC | ||
| 단구간 내성 경향(A) | 10대 | 640 | 760 | |
| 평가된 일하는 경향(A) | 380V | AC-3 | 80 | 95 |
| AC-4 | 37 | 44 | ||
| 660V | AC-3 | 49 | 49 | |
| AC-4 | 17.3 | 21.3 | ||
| 단계 3의 AC-3 능력 농형부는 (AC-3) KW를 자동차로 나릅니다 |
220V | 22 | 25 | |
| 380V | 37 | 45 | ||
| 660V | 45 | 45 | ||
| 작동 주파수 (times/h) | 전기적 수명 | AC-3 | 600 | 600 |
| AC-4 | 300 | 300 | ||
| 기계 수명 | 3600 | 3600 | ||
| 전기적 수명 (10000/times) | AC-3 | 60 | 60 | |
| AC-4 | 10 | 10 | ||
| 기계 수명 (10000/times) | 600 | 600 | ||
| 정비된 퓨즈식 | RT16-100 | RT16-125 | ||
| 평가된 조정 공급 전압 미국(V) | 50/60Hz | 12~480 | 12~480 | |
| 작동 범위 | 풀-인 | (85%~110%) 우리 +40C | (85%~110%) 우리 +40C | |
| 공개하기 | (20%~75%) 우리 -5C | (20%~75%) 우리 -5C | ||
| Ac 코일 평균 전원(VA) | 시작 | 200 | 200 | |
| 보존 | 20 | 20 | ||
| 전력 효율은 분류됩니다 | 등급 3 | 등급 3 | ||
| 열 손실(W) | 6~10 | 6~10 | ||
| 작동 타임즈 지(MS) | 마감 | 20~35 | 20~35 | |
| 중단 | 8~20 | 8~20 | ||
| 메인 회로 배선 | 냉기 없는 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 4~50 | 4~50 |
| 2 스틱 |
4~25 |
4~25 | ||
| 냉기와 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 4~50 | 4~50 | |
| 2 스틱 |
4~16 |
4~16 | ||
| 굵은 철사 (㎟) | 1 스틱 | 4~50 | 4~50 | |
| 2 스틱 |
4~25 |
4~25 | ||
| 죄는 나사 사이즈 | M10 | M10 | ||
| 팽팽히 조이는 고정 토크 (N.m) | 4.0 | 4.0 | ||
| 회선부 제어 | 냉기 없는 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~4 | 1~4 |
| 2 스틱 | 1~4 | 1~4 | ||
| 냉기와 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~4 | 1~4 | |
| 2 스틱 | 1~2.5 | 1~2.5 | ||
| 굵은 철사 (㎟) | 1 스틱 | 1~4 | 1~4 | |
| 2 스틱 | 1~4 | 1~4 | ||
| 죄는 나사 사이즈 | M3.5 | M3.5 | ||
| 팽팽히 조이는 고정 토크 (N.m) | 0.8 | 0.8 |
||
일하고 설치 조건 :
대기온도 : ≤ -5C--+40C
높이 : ≤ 2000m ;
오염 정도 : 등급 3
설치 범주 : 3세
보호 급 : IP20
설치 조건 : 설치 측면과 수직 변 사이의 기울임 각은 ±5C 이상이어서는 안됩니다
영향과 비브랫션 : 콘택터는 설치되고 어떤 명백한 진동, 충격과 진동의 환경 하에서 작동하여야 합니다.
구조 특성 :
그것은 보조 접촉 차단, 중계기와 전류 제한 접촉이 차단한다는 시간과 열동 계전기로 설치될 수 있습니다, 그리고 나서 다른 파생 상품이라는 것 ;
이 일련 콘택터는 소용적, 경량, 적은 전력 손실, 장수와 금고와 신뢰성 등을 가지고 있습니다 ;
콘택터는 1NO 보조 접점 또는 1NC 보조 접점 (32A 이하)과 1NO 보조 contact+1NC 보조 접점 (40A 이상)을 갖추고 있을 수 있습니다. 게다가 그것은 F4 보조 콘택터 블록 (2blocks 또는 4 블록)을 갖추고 있을 수 있습니다 ;
설치하기 위해 스크루를 사용할뿐 아니라, 콘택터는 35 밀리미터 (sc09~95)의 표준 설치 철도와 75 mm(SC40~95)의 표준 설치 철도에 의해서 타이트하게 될 수 있습니다
설치 면적 :
| 최대 | 비 최대 | Ｃ 최대 | a | 비 | ∅ |
| 87 | 129 | 127 | 40 | 100/110 | 6.5 |
FAQ :
1. 나는 당신의 제품에 대한 가격을 가지고 있을 수 있었습니까?
잘 어서 오십시오. 우리에게 조사를 보내 주세요. 당신은 24 시간 후에 우리의 응답을 얻을 것입니다
2. 우리는 우리의 로고 / 웹사이트 / 회사명을 제품에 프린트할 수 있습니까?
예, OEM과 ODM은 이용 가능합니다
3. 정규적인 순서를 위한 생산 소요 시간이 무엇입니까?
2000 PC하로 발주량을 위한 7-15 일 ; 더 양을 위해, 우리는 그것에 대하여 협상할 수 있습니다.
4. 당신은 완성품을 검사합니까?
포장되는 것 전에 우리의 products100% 자수 검사와 테스트
5. 지불 기간은 어떻습니까?
30% 저장고, 선하증권 카피에 대한 나머지 결제 잔액 .
