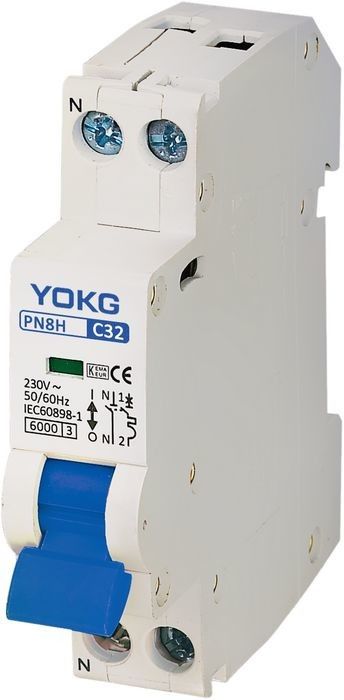

6KA 소형 회로 차단기 PN8H 1P+N MCB In 10A, 20A B,C,D 곡선
애플리케이션:
♦ 단락 보호
♦ 격리 기능
♦ 과부하 보호
♦ 접점 위치 표시 기능
♦ 35mm 딘 레일 설치 지원
♦ 상단 수신 및 하단 출력 배선 유형 또는 하단 수신 및 상단 출력 배선 유형 지원
♦ 전기 부속품을 선택하고 MCB 상태를 멀리 표시할 수 있습니다.파손, 폐쇄 및 결함 트립
♦ 전기 부속품을 선택하고 MCB의 저전압 및 과전압 보호 및 원거리 션트 릴리스를 실현할 수 있습니다.
순간 트립 특성:
회로 차단기 PB8은 부하가 다른 배전 및 분기 회로를 보호하도록 설계되었습니다.
♦ 곡선 B----장치는 현재 3인치에서 0.1초 안에 작동하지 않아야 합니다.현재 5 In에서 0.1S 미만에서 작동해야 함
♦ 곡선 C---- 장치는 현재 5인치에서 0.1초 안에 작동하지 않아야 합니다.현재 10 In에서 0.1S 미만에서 작동해야 합니다.
♦ 곡선 D---- 장치는 현재 10In에서 0.1초 안에 작동하지 않아야 합니다.현재 20 In에서 0.1S 미만으로 작동해야 함
과전류 작동 특성:
| 아니요. | 릴리스의 정격 전류(A) | 초기 상태 | 테스트 전류 | 지정된 시간 | 얻을 결과 | 비고 |
| 1 | 1~63 | 코드 상태 | 1.13에서 | t ≤ 1h | 비여행 | |
| 2 | 1~63 | 이전 테스트에서 | 1.45인치 | t < 1시간 | 여행 | 5초에 일정하게 전류를 지정된 값까지 설정 |
| 삼 | ≤ 32에서 | 코드 상태 | 2.55인치 | 1초 ＜t ＜60초 | 여행 | |
| ＞ 32 | 코드 상태 | 2.55인치 | 1초 ＜t ＜120초 | 여행 | ||
| 4 | 1~63 | 코드 상태 | 3 인 | t ≤0.1s | 비여행 | B형 |
| 1~63 | 코드 상태 | 5인치 | t <0.1s | 여행 | B형 | |
| 1~63 | 코드 상태 | 5인치 | t ≤0.1s | 비여행 | C형 | |
| 1~63 | 코드 상태 | 10인치 | t <0.1s | 여행 | C형 | |
| 1~63 | 코드 상태 | 10인치 | t ≤0.1s | 비여행 | D형 | |
| 1~63 | 코드 상태 | 20인치 | t <0.1s | 여행 | D형 |
폴란드의 수:
치수:
명세서:
| 폴란드 | 1P+N |
| 전기 사양 | |
| 정격 전류(A) 입력 | 1-40 |
| 정격 주파수(Hz) | 50/60 |
| 정격 작동 전압(V) Ue | 230 |
| 정격절연전압(V) Ui | 400 |
| 임펄스 내전압(KV) Uimp | 4 |
| 정격단락차단용량(KA) Icn | 6 |
| 순시트리핑형 | B,C,D |
| 최대 작동 전압 Umax | 240 |
| 최소 작동 전압 Umin | - |
| 유전체 시험 전압(kv) | 2 |
| 수명 기계적 표준값 | 10000 |
| (OC) 전기적 표준값 | 4000 |
| 제어 및 표시: | |
| 션트 릴리스(SHT) | 선택 과목 |
| 저전압 해제(UVT) | 선택 과목 |
| 보조접점(AUX) | 선택 과목 |
| 경보접점(ALT) | 선택 과목 |
| 접점 위치 표시기 | 기본 |
| 오류 표시 | 없음 |
| 연결 및 설치: | |
| 주변 온도(일평균≤35℃) | -5℃~+40℃ |
| 보호 등급 모든면 | IP40 |
| 연결 단자 | IP20 |
| 전선(㎟) | 10 |
| 부스바(㎟) | - |
| 설치 | 케이블 |
| 오염도 | 2 |
| 열소자 설정 기준 온도(℃) | 30 |
| 보관온도(℃) | -25℃~+70℃ |
| 조임 토크 | 2.5 |
| 연결 | 상단 및 하단 |
| 치수(mm) a(1P/2P/3P/4P) | 17.5(1P+N) |
| b(1P/2P/3P/4P) |
87(1P+N) |
| (가로x높이x세로) c(1P/2P/3P/4P) | 77.5(1P+N) |
