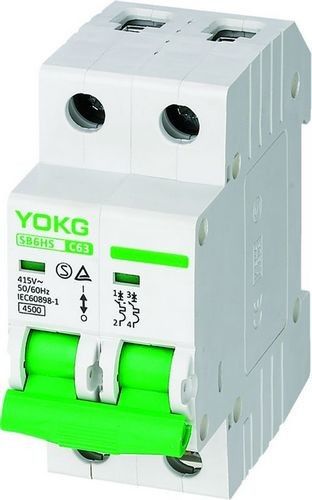

4.5KA MCB 유형 BCD 단상 SB6HS 230V 400V 10A 63A 유형 B C D 곡선

100PCS
MOQ
Negotiable
가격
4.5KA MCB 유형 BCD 단상 SB6HS 230V 400V 10A 63A 유형 B C D 곡선
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
차단 용량: 4.5KA
폴란드: 1P, 1P+N, 2P, 3P, 3P+N, 4극
정격 전류: 10A,20A,40A,63A
단자 연결 유형: 케이블, 부스바
색상: 흰색 인클로저, 녹색 손잡이
유형: 소형 회로 차단기
곡선: B,C,D
전압: 230V/400V
하이 라이트:

230V 4.5KA MCB

,

63A MCB 유형 BCD

,

4.5KA D 곡선 MCB

기본 정보
원래 장소: 중국
브랜드 이름: YOKG
인증: CE
모델 번호: SB6HS
결제 및 배송 조건
배달 시간: 15일 또는 주문 수량에 따라 다름
지불 조건: L/C, D/P, T/T
공급 능력: 달 당 100000pcs
제품 설명

4.5KA 소형 차단기 SB6HS 단일 위상 10A, 63A MCB 전기 제품



애플리케이션:

♦ 단락 보호

♦ 격리 기능

♦ 과부하 보호

♦ 접점 위치 표시 기능

♦ 35mm 딘 레일 설치 지원

♦ 상단 수신 및 하단 출력 배선 유형 또는 하단 수신 및 상단 출력 배선 유형 지원

♦ 전기 부속품을 선택하고 MCB 상태를 멀리 표시할 수 있습니다.파손, 폐쇄 및 결함 트립

♦ 전기 부속품을 선택하고 MCB의 저전압 및 과전압 보호 및 원거리 션트 릴리스를 실현할 수 있습니다.



순간 트립 특성:

회로 차단기 SB6은 부하가 다른 배전 및 분기 회로를 보호하도록 설계되었습니다.

♦ 곡선 B----장치는 현재 3인치에서 0.1초 안에 작동하지 않아야 합니다.현재 5 In에서 0.1S 미만에서 작동해야 함

♦ 곡선 C---- 장치는 현재 5인치에서 0.1초 안에 작동하지 않아야 합니다.현재 10 In에서 0.1S 미만에서 작동해야 합니다.

♦ 곡선 D---- 장치는 현재 10In에서 0.1초 안에 작동하지 않아야 합니다.현재 20 In에서 0.1S 미만으로 작동해야 함





4.5KA MCB 유형 BCD 단상 SB6HS 230V 400V 10A 63A 유형 B C D 곡선 0



과전류 작동 특성:

아니요. 릴리스의 정격 전류(A) 초기 상태 테스트 전류 지정된 시간 얻을 결과 비고
1 1~63 코드 상태 1.13에서 t ≤ 1h 비여행
2 1~63 이전 테스트에서 1.45인치 t < 1시간 여행 5초에 일정하게 전류를 지정된 값까지 설정
≤ 32에서 코드 상태 2.55인치 1초 <t <60초 여행
> 32 코드 상태 2.55인치 1초 <t <120초 여행
4 1~63 코드 상태 3 인 t ≤0.1s 비여행 B형
1~63 코드 상태 5인치 t <0.1s 여행 B형
1~63 코드 상태 5인치 t ≤0.1s 비여행 C형
1~63 코드 상태 10인치 t <0.1s 여행 C형
1~63 코드 상태 10인치 t ≤0.1s 비여행 D형
1~63 코드 상태 20인치 t <0.1s 여행 D형

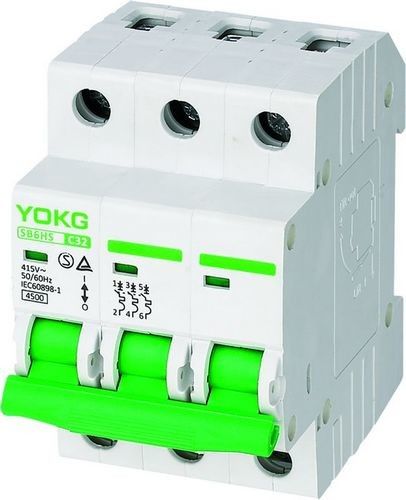

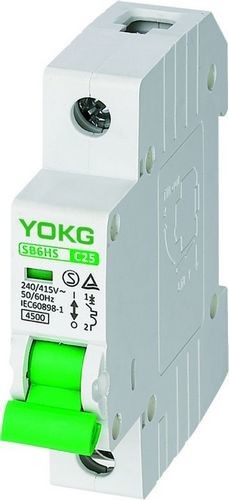

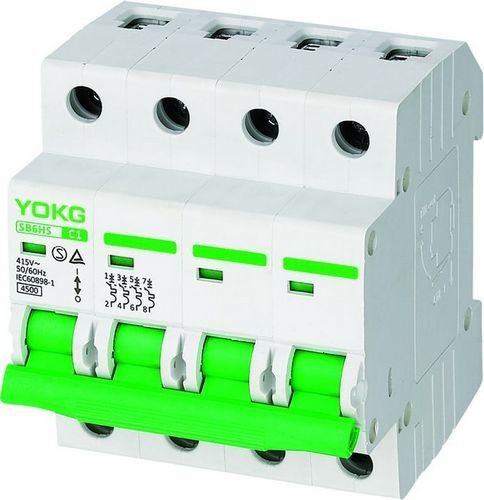

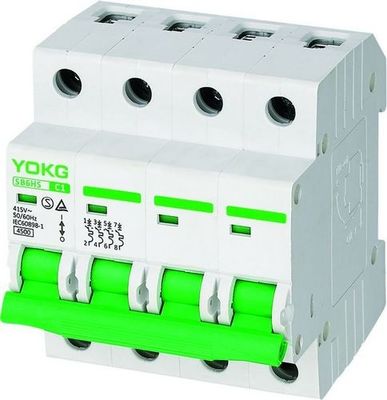

폴란드의 수:

4.5KA MCB 유형 BCD 단상 SB6HS 230V 400V 10A 63A 유형 B C D 곡선 1



치수:

4.5KA MCB 유형 BCD 단상 SB6HS 230V 400V 10A 63A 유형 B C D 곡선 2



명세서:

폴란드 1P,1P+N, 2P, 3P, 3P+N, 4P
전기 사양
정격 전류(A) 입력 1-63
정격 주파수(Hz) 50/60
정격 작동 전압(V) Ue 1P:230/400~, 2/3/4P: 400~
정격절연전압(V) Ui 500
임펄스 내전압(KV) Uimp 6
정격단락차단용량(KA) Icn



4.5

순시트리핑형 B,C,D
최대 작동 전압 Umax 440
최소 작동 전압 Umin 12
유전체 시험 전압(kv) 2
수명 기계적 표준값 10000
(OC) 전기적 표준값 4000
제어 및 표시:
션트 릴리스(SHT) 선택 과목
저전압 해제(UVT) 선택 과목
보조접점(AUX) 선택 과목
경보접점(ALT) 선택 과목
접점 위치 표시기 기본
오류 표시 없음
연결 및 설치:
주변 온도(일평균≤35℃) -5℃~+40℃
보호 등급 모든면 IP40
연결 단자 IP20
전선(㎟) 16
부스바(㎟) 16
설치 케이블/모선
오염도 2
열소자 설정 기준 온도(℃) 30
보관온도(℃) -25℃~+70℃
조임 토크 3.0
연결 상단 및 하단
치수(mm) a(1P/2P/3P/4P) 17.5/35/52.5/70
                          4.5KA MCB 유형 BCD 단상 SB6HS 230V 400V 10A 63A 유형 B C D 곡선 3b(1P/2P/3P/4P) 83/83/83/83
(가로x높이x세로) c(1P/2P/3P/4P) 67/67/67/67







4.5KA MCB 유형 BCD 단상 SB6HS 230V 400V 10A 63A 유형 B C D 곡선 44.5KA MCB 유형 BCD 단상 SB6HS 230V 400V 10A 63A 유형 B C D 곡선 54.5KA MCB 유형 BCD 단상 SB6HS 230V 400V 10A 63A 유형 B C D 곡선 64.5KA MCB 유형 BCD 단상 SB6HS 230V 400V 10A 63A 유형 B C D 곡선 7
