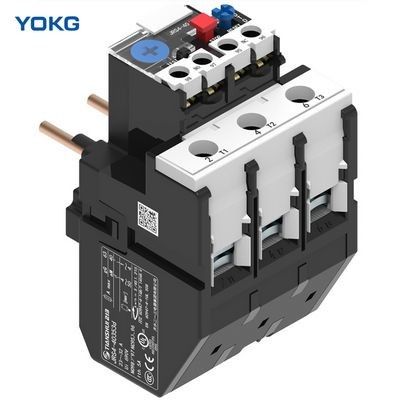

세륨 증명서에 있는 열 과부하 릴레이 LR2-D33(JS28) 0.1-93A 보호자
애플리케이션:
LR2-D 시리즈 열 계전기는 50Hz 또는 60Hz, 정격 절연 전압 660V, 정격 전류 0.1-93A의 회로에서 전기 모터가 과부하일 때 위상 차단을 보호하는 데 사용할 수 있습니다.
릴레이에는 다른 메커니즘과 온도 보상이 있으며 HC-D 시리즈 AC 접촉기에 연결할 수 있습니다.90년대 세계에서 가장 진보된 열 릴레이입니다.
명세서:
♦ 주 회로의 기본 매개변수
♦ 정격 절연 전압 660V
♦ 정격 작동 전류 25,36,93A 별도로
♦ 정격 설정 전류 및 설정의 레귤레이터 씰
♦ 열 부품의 전류
♦ 보조 회로
♦ 전기 절연체와 한 쌍의 NO 및 NC 접점이 있습니다.
♦ 정격 주파수 50-60Hz
♦ 사용 그룹, 정격 작동 전압, 열 전류 및 정격 전류 지정
| 유형 | 숫자 | 설정범위(A) | Contavtor의 경우 |
| LR2-D33 | 3353 | 23~32 | CJX2-40~95 |
| 3355 | 30~40 | CJX2-40~95 | |
| 3357 | 37~50 | CJX2-50~95 | |
| 3359 | 48~65 | CJX2-50~95 | |
| 3361 | 55~70 | CJX2-65~95 | |
| 3363 | 63~80 | CJX2-80~95 | |
| 3365 | 80~93 | CJX2-80~95 |
개요 및 장착 크기:
