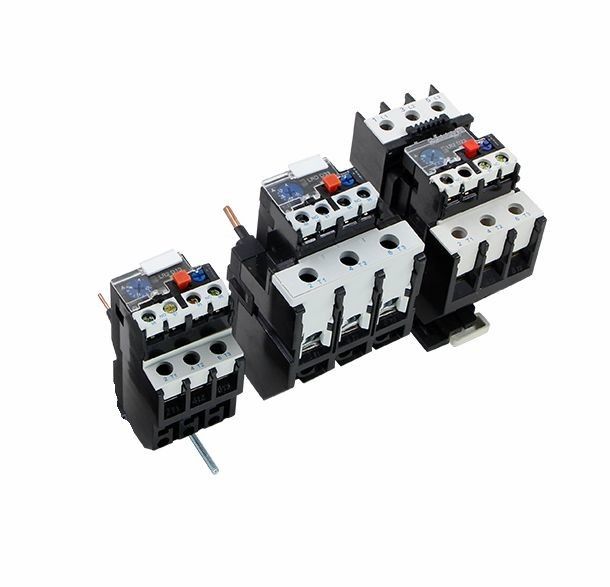

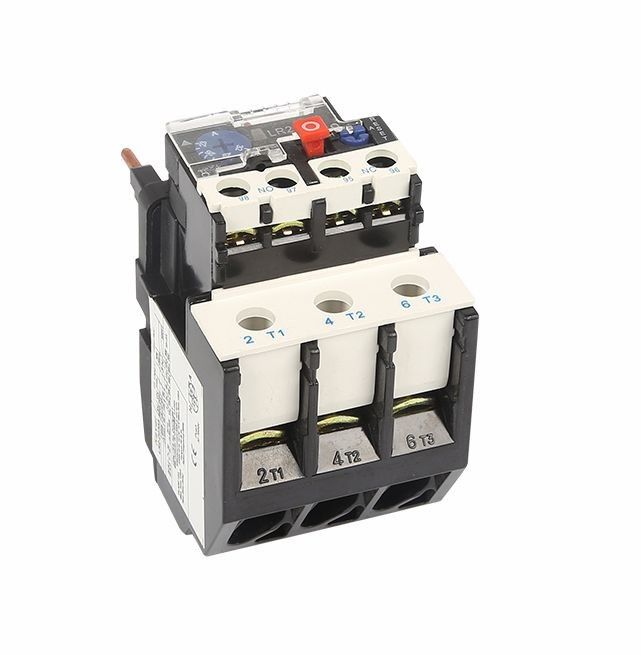

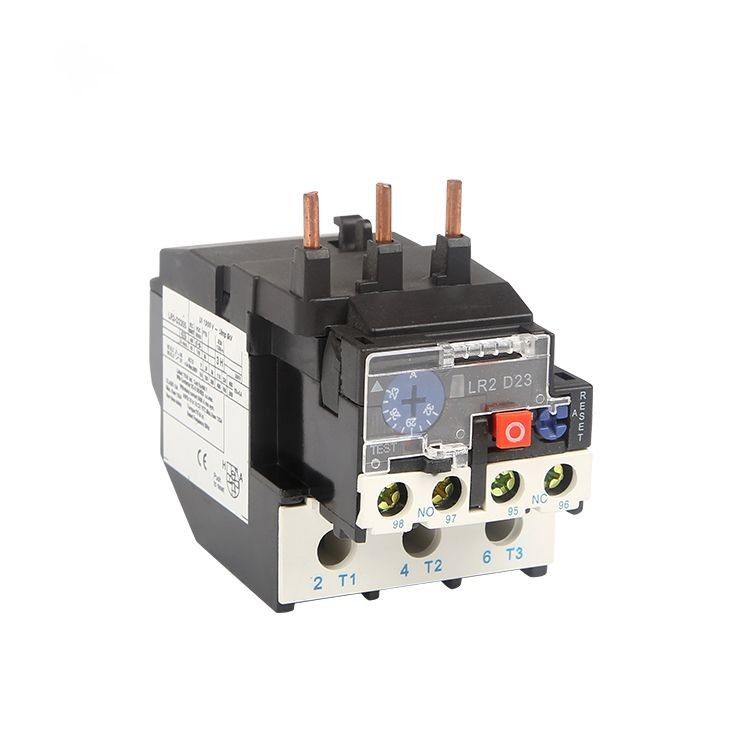

LR2-D13 시리즈 36A 전자기계 자기 열 과부하 계전기
애플리케이션:
LR2-D 시리즈 열 계전기는 50Hz 또는 60Hz, 정격 절연 전압 660V, 정격 전류 0.1-93A의 회로에서 전기 모터가 과부하일 때 위상 차단을 보호하는 데 사용할 수 있습니다.
릴레이에는 다른 메커니즘과 온도 보상이 있으며 LC1-D 시리즈 AC 접촉기에 연결할 수 있습니다.90년대 세계에서 가장 진보된 열 릴레이입니다.
A. 주회로의 기본 파라미터
(NS).정격 절연 전압 660V.
(NS).정격 작동 전류는 별도로 25,36,93A입니다.
(씨).정격 설정 전류 및 설정의 레귤레이터 씰.
(NS).열 부품의 전류(목록 1 참조)
나. 보조회로
(NS).전기 절연이 있는 한 쌍의 NO/ 및 N/C 접점이 있습니다.
(NS).정격 절연 전압 500V.
(씨).정격 주파수 50-60Hz.
(NS).그룹, 정격 작동 전압, 열 전류 및 정격 전류를 지정하십시오.
동작 특성: 삼상 균형 동작 시간
| 아니요 | 설정 전류의 시간 | 모션 타임 | 시작 조건 | 주위 온도 | ||
| 1 | 1.05 | >2시간 | 차가운 상태 | 20±5℃ | ||
| 2 | 1.2 | <2시간 | 열 상태(No.1 테스트에 따름) | |||
| 삼 | 1.5 | <4분 | ||||
| 4 | 7.2 | 10A | 2s< Tp≤10s | ≤63A | 차가운 상태 | |
| 10 | 4s< Tp≤10s | >63A | ||||
결상 동작 특성
| 아니요 | 설정 전류의 시간 | 모션 타임 | 시작 조건 | 주변 온도 | |
| 임의의 2단계 | 또 다른 단계 | ||||
| 1 | 1.0 | 0.9 | >2시간 | 차가운 상태 | 20±5℃ |
| 2 | 1.15 | 0 | <2시간 | 열 상태(No.1 테스트에 따름) |
|
| 유형 | 숫자 | 설정 범위(A) | 접촉기용 |
| LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.4 | CJX2-09~32 | |
| 1304 | 0.4~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| 3363 | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| 유형 | 열 릴레이의 정격 작동 전류 | 열 성분 | ||
| 정격전류(A) |
등급 또는 규모 정격 전류(A) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
| LR2-D1302 | 0.25 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
