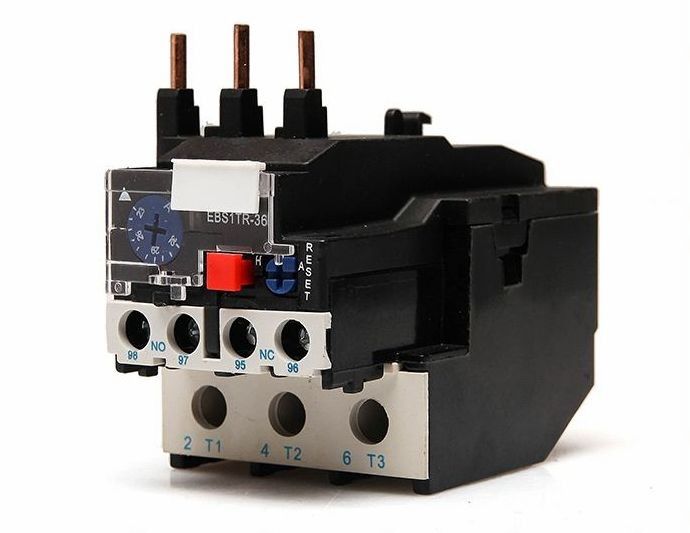

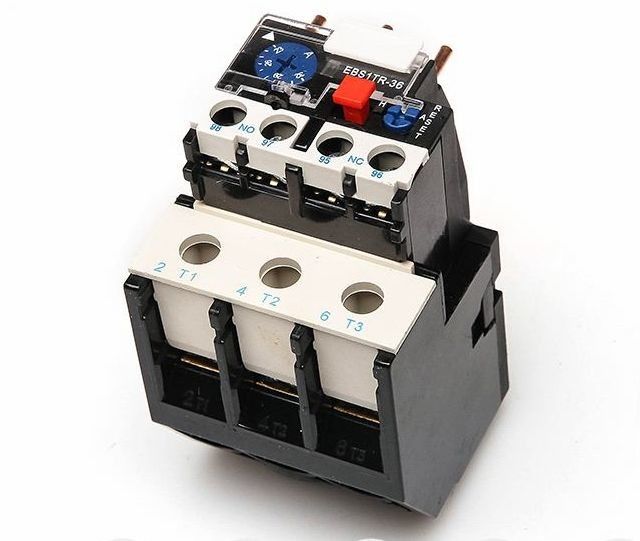

30A 50A 80amp LR2-D33 열 과부하 보호 계전기
애플리케이션:
LR2-D 시리즈 열 계전기는 50Hz 또는 60Hz, 정격 절연 전압 660V, 정격 전류 0.1-93A의 회로에서 전기 모터가 과부하일 때 위상 차단을 보호하는 데 사용할 수 있습니다.
릴레이에는 다른 메커니즘과 온도 보상이 있으며 HC-D 시리즈 AC 접촉기에 연결할 수 있습니다.90년대 세계에서 가장 진보된 열 릴레이입니다.
명세서:
♦ 주 회로의 기본 매개변수:
정격 절연 전압 660V
정격 작동 전류 25,36,93A 별도
정격 설정 전류 및 설정의 레귤레이터 씰
열 구성 요소의 전류
♦ 보조 회로
전기 절연체와 한 쌍의 NO 및 NC 접점이 있습니다.
정격 주파수 50-60Hz
사용군, 정격동작전압, 열전류, 정격전류 지정
| 유형 | 정격 작동 전류 | 열 성분 | ||
| 열 릴레이의 | 정격전류(A) | 정격 전류(A)의 정격 또는 스케일 | ||
| LR2-D13 | 25 | LR2-D1301 | 0.2 | 0.10-0.16 |
| LR2-D1302 | 0.3 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.6 | 0.40-0.63 | ||
| LR2-D1305 | 1.0 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13X6 | 2.0 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4.0 | 2.5-4.0 | ||
| LR2-D1310 | 6.0 | 4.0-6.0 | ||
| LR2-D1312 | 8.0 | 5.5-8.0 | ||
| LR2-D1314 | 10.0 | 7.0-10.0 | ||
| LR2-D1316 | 13.0 | 9.0-13.0 | ||
| LR2-D1321 | 18.0 | 12.0-18.0 | ||
| LR2-D1322 | 25.0 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32.0 | 23.0-32.0 |
| LR2-D2355 | 36.0 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32.0 | 23.0-32.0 |
| LR2-D3355 | 40.0 | 30.0-40.0 | ||
| LR2-D3357 | 50.0 | 37.0-50.0 | ||
| LR2-D3359 | 65.0 | 48.0-65.0 | ||
| LR2-D3361 | 70.0 | 55.0-70.0 | ||
| LR2-D3363 | 90.0 | 63.0-80.0 | ||
| LR2-D3365 | 93.0 | 80.0-93.0 | ||
개요 및 장착 크기:
