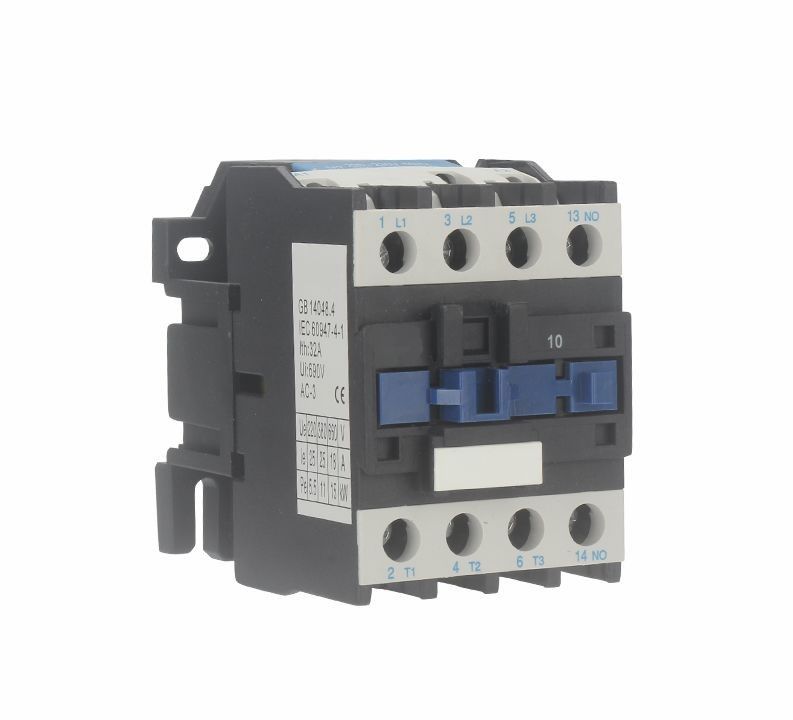

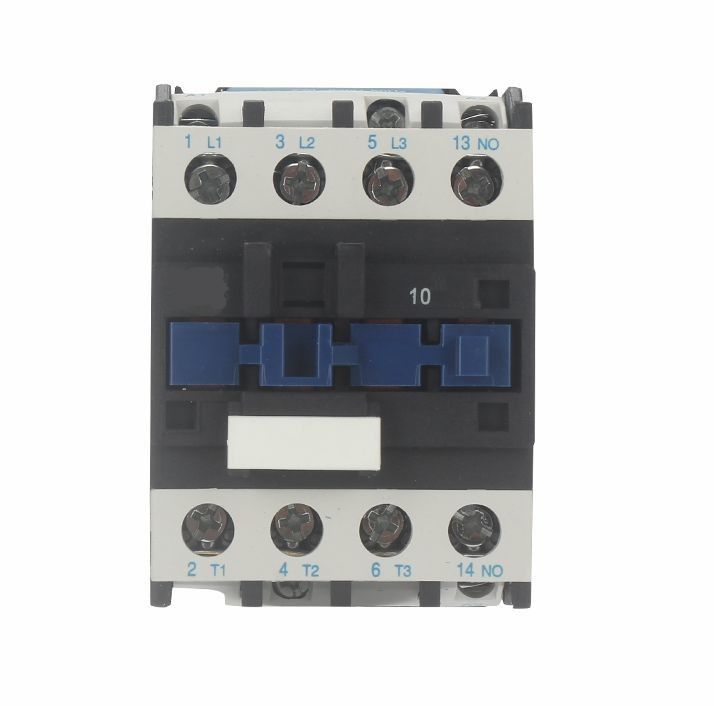

부정 또는 NC 690 Vac AC 전기 접촉기 자기를 띤 AC 접속기 50 60HZ명
특성 :

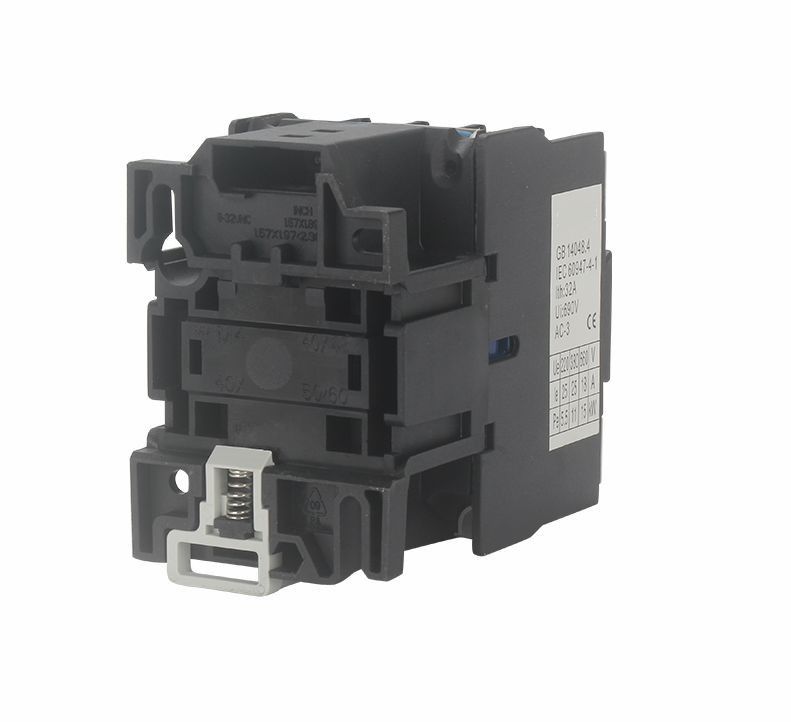

설치 : 딘 레일 / 스크루 설치
인증 : CE, CB, TUV
표준 : IEC 60947-1, 국제전기기술위원회 60947-4-1
개폐빈도 : 시간 300-1200 번 /
대기 온도 : -5C~+40C
보호 급 : IP20
설치 범주 : 3세
오염 정도 : 등급 3
높이 : ≤ 2000m
주요 인자와 기술적 성과 :
| 타입 | SC25 | ||
| 평가된 난방 경향 (A) | 40 | ||
| 정격 절연 전압 (V) | 690 | ||
| 평가된 영향 내전압 (KV) | 6 | ||
| 평가된 투입 용량 | 10 르 | ||
| 정격 차단 용량 | 8 르 | ||
| 막대기 | 3 | ||
| 보조 접점 | 아니오 / NC | ||
| 단구간 내성 경향(A) | 10대 | 200 | |
| 평가된 일하는 경향(A) | 380V | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| 단계 3의 AC-3 능력 농형부는 (AC-3) KW를 자동차로 나릅니다 |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| 작동 주파수 (times/h) | 전기적 수명 | AC-3 | 600 |
| AC-4 | 300 | ||
| 기계 수명 | 3600 | ||
| 전기적 수명 (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| 기계 수명 (10000/times) | 1000 | ||
| 정비된 퓨즈식 | RT16-40 | ||
| 평가된 조정 공급 전압 미국(V) | 50/60Hz | 12~480 | |
| 작동 범위 | 풀-인 | (85%~110%) 우리 +40C | |
| 공개하기 | (20%~75%) 우리 -5C | ||
| Ac 코일 평균 전원(VA) | 시작 | 110 | |
| 보존 | 11 | ||
| 전력 효율은 분류됩니다 | 등급 3 | ||
| 열 손실(W) | 3~4 | ||
| 작동 타임즈 지(MS) | 마감 | 12~25 | |
| 중단 | 5~20 | ||
| 메인 회로 배선 | 냉기 없는 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1.5~10 |
| 2 스틱 | 1.5~6 | ||
| 냉기와 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~6 | |
| 2 스틱 |
1~4 |
||
| 굵은 철사 (㎟) | 1 스틱 | 1.5~6 | |
| 2 스틱 |
1.5~6 |
||
| 죄는 나사 사이즈 | M4 | ||
| 팽팽히 조이는 고정 토크 (N.m) | 1.2 | ||
| 회선부 제어 | 냉기 없는 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~4 |
| 2 스틱 | 1~4 | ||
| 냉기와 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~4 | |
| 2 스틱 | 1~2.5 | ||
| 굵은 철사 (㎟) | 1 스틱 | 1~4 | |
| 2 스틱 | 1~4 | ||
| 죄는 나사 사이즈 | M3.5 | ||
| 팽팽히 조이는 고정 토크 (N.m) | 0.8 |
||
설비 면적 :
| 최대 | 비 최대 | Ｃ 최대 | a | 비 | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
