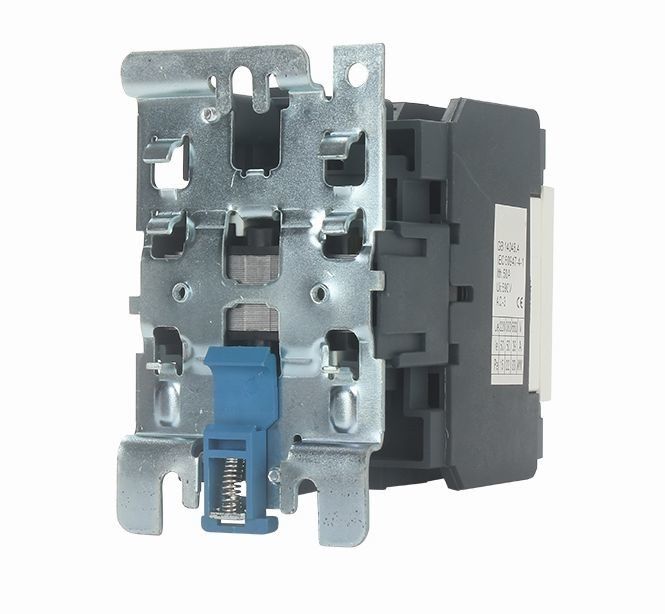

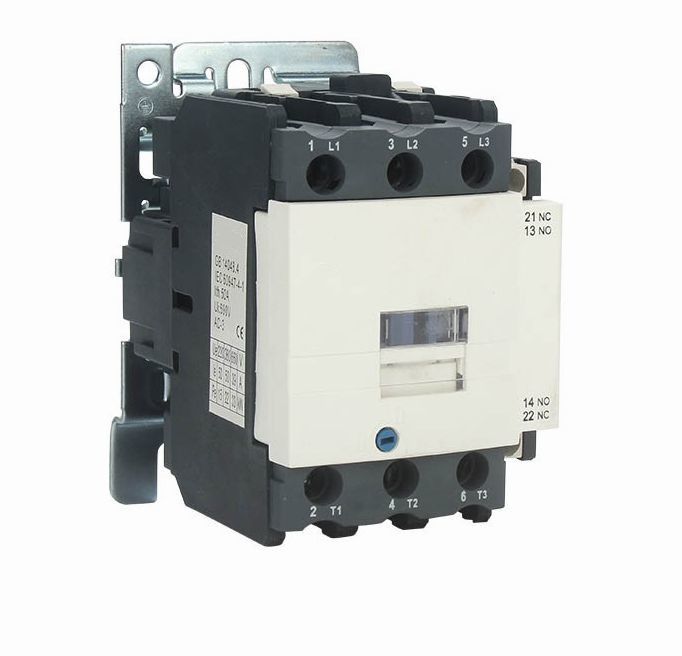

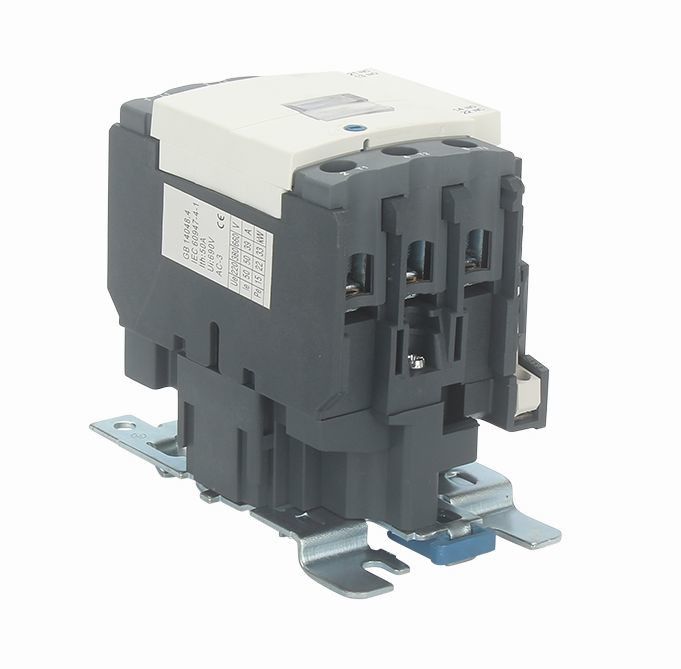

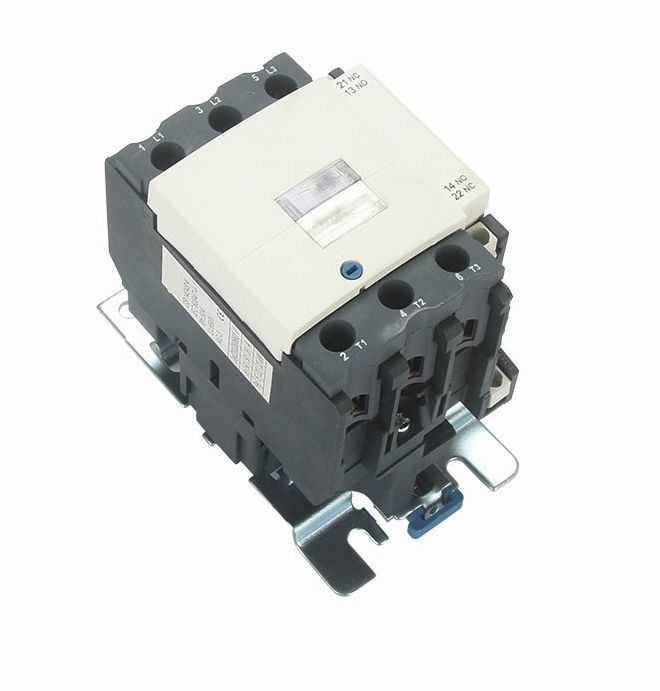

IEC60947 텔레메카니크 콘택터 SC1-40~65 SC180~95 AC 마그네틱 콘텍터
장군 :
설치 : 딘 레일 / 스크루 설치
인증 : CE, CB, TUV
표준 : IEC 60947-1, 국제전기기술위원회 60947-4-1
대기 온도 : -5C~+40C
배선용 능력(MM) : 1.5-35
주파수 : 50/60Hz
높이 : ≤ 2000m
오염 정도 : 등급 3
설치 범주 : 3세
보호 급 : IP20
특징 : 먼지 덮개 설계로, 콘택터는 더 좋은 안전, 신뢰성의 특성을 가지고 그것이 또한 확장된 서비스 라이프 할 수있.
그들은 소용적, 경량, 적은 전력 손실, 장수와 금고와 신뢰성에 있습니다. 보조 접촉 차단, 중계기와 전류 제한 접촉이 차단한다는 시간과 열동 계전기로 설치될 수 있습니다.
모델과 관련 :
주요 인자와 기술적 성과 :
| 타입 | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| 평가된 난방 경향 (A) | 50 | 60 | 80 | 110 | 110 | ||
| 정격 절연 전압 (V) | 690 | ||||||
| 평가된 영향 내전압 (KV) | 6 | ||||||
| 평가된 투입 용량 | 10 르 | ||||||
| 정격 차단 용량 | 8 르 | ||||||
| 막대기 | 3 | ||||||
| 보조 접점 | 1NO + 1NC | ||||||
| 단구간 내성 경향(A) | 10대 | 320 | 400 | 520 | 640 | 760 | |
| AC-3 평가된 일하는 경향(A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| 단계 3의 AC-3 능력 농형부는 (AC-3) KW를 자동차로 나릅니다 |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| 작동 주파수 (times/h) | 전기적 수명 | 600 | |||||
| 기계 수명 | 3600 | ||||||
| AC-3 전기적 수명 (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| 기계 수명 (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| 정비된 퓨즈식 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| 평가된 조정 공급 전압 미국(V) | 50/60Hz | 12~480 | |||||
| 작동 범위 | 풀-인 | (85%~110%) 우리 +40C | |||||
| 공개하기 | (20%~75%) 우리 -5C | ||||||
| Ac 코일 평균 전원(VA) | 시작 | 200 | |||||
| 보존 | 20 | ||||||
| 전력 효율은 분류됩니다 | 등급 3 | ||||||
| 열 손실(W) | 6 ~10 | ||||||
| 작동 타임즈 지(MS) | 마감 | 20 ~ 25 | 20 ~ 35 | ||||
| 중단 | 8 ~ 15 | 8 ~ 20 | |||||
| 메인 회로 배선 | 냉기 없는 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 스틱 | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| 냉기와 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 스틱 | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| 굵은 철사 (㎟) | 1 스틱 | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 스틱 | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| 죄는 나사 사이즈 | M8 | M10 | |||||
| 팽팽히 조이는 고정 토크 (N.m) | 3.5 | 4 | |||||
| 회선부 제어 | 냉기 없는 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| 냉기와 플렉시블 와이어 가압단 (㎟) |
1 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 스틱 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| 굵은 철사 (㎟) | 1 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| 죄는 나사 사이즈 | M3.5 | ||||||
| 팽팽히 조이는 고정 토크 (N.m) | 0.8 | ||||||
출현과 설비 면적 :
설비 면적 :
| 타입 | 최대 | 비 최대 | Ｃ 최대 | a | 비 | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
