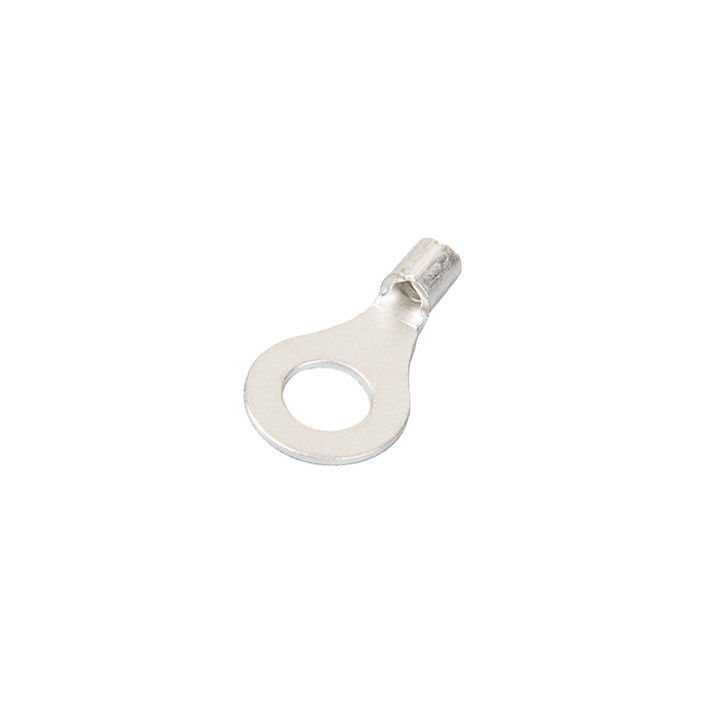

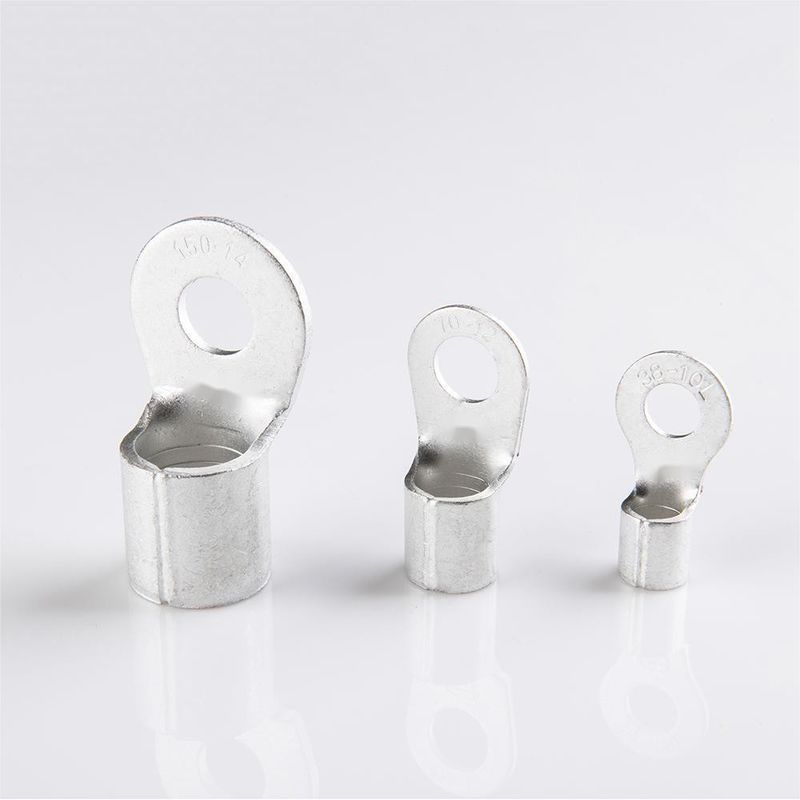

빠른 크림피 전기 단자 연결기를 위한 RNB 14-4 비 격리된 링 단자
애플리케이션 :
분류하세요 : RNB1.25 ~ RNB325-27
재료 : 로에스는 구리, PVC 단열재를 승인했습니다.
끝나세요 : 주석은 도금처리했습니다
표준 : CE, 로에스
FOB 공항은 / 닝보를 SHANGHAI
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | ||
| RNB8-4 | #8 | 4.3 | 8.8 | 23.8 | 9.3 | 8.5 | 7.2 | 4.5 |
| RNBS8-5 | #10 | 5.3 | 8.8 | 23.8 | 11.1 | |||
| RNBM8-5 | #10 | 5.3 | 12.0 | 23.8 | 9.3 | |||
| RNBL8-5 | #10 | 5.3 | 15.0 | 29.8 | 13.8 | |||
| RNBS8-6 | 1/4 | 6.4 | 12.0 | 23.8 | 9.3 | |||
| RNBL8-6 | 1/4 | 6.4 | 15.0 | 29.8 | 13.8 | |||
| RNB8-8 | 5/16 | 8.4 | 15.0 | 29.8 | 13.8 | |||
| RNB8-10 | 3/8 | 10.5 | 15.0 | 29.8 | 13.8 | |||
| RNB8-12 | 1/2 | 13.0 | 20.0 | 33.5 |
15.0 |
|||
와이어 범위 : 6-10㎜2, A.W.G :8, Imax=62A
와이어 범위 : 10-16㎜2, A.W.G :6, Imax=88A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | ||
| RNB14-4 | #8 | 4.3 | 12.0 | 29.8 | 13.3 | 10.5 | 9.0 | 5.8 |
| RNB14-5 | #10 | 5.3 | 12.0 | 29.8 | 13.3 | |||
| RNBS14-6 | 1/4 | 6.4 | 12.0 | 29.8 | 13.3 | |||
| RNBL14-6 | 1/4 | 6.4 | 16.0 | 32.8 | 13.3 | |||
| RNB14-8 | 5/16 | 8.4 | 16.0 | 32.8 | 14.5 | |||
| RNB14-10 | 3/8 | 10.5 | 16.0 | 32.8 | 14.5 | |||
| RNB14-12 | 1/2 | 13.0 | 22.0 | 41.0 | 19.5 | |||
와이어 범위 : 16-25㎜2, A.W.G :4, Imax=115A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | ||
| RNBS22-5 | #10 | 5.3 | 12.2 | 33.2 | 14.5 | 12.0 | 11.5 | 7.7 |
| RNBL22-5 | #10 | 5.3 | 16.5 | 33.7 | 13.5 | |||
| RNBS22-6 | 1/4 | 6.4 | 12.2 | 33.2 | 14.5 | |||
| RNBL22-6 | 1/4 | 6.4 | 16.5 | 33.7 | 13.5 | |||
| RNB22-8 | 5/16 | 8.4 | 16.5 | 33.7 | 13.5 | |||
| RNB22-10 | 3/8 | 10.5 | 16.5 | 33.7 | 13.5 | |||
| RNB22-11 | 7/16 | 11.5 | 22.0 | 42.5 | 19.5 | |||
| RNB22-12 | 1/2 | 13.0 | 22.0 | 42.5 | 19.5 | |||
와이어 범위 : 25-35㎜2, A.W.G :2, Imax=160A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | ||
| RNB38-5 | #10 | 5.3 | 15.3 | 39.0 | 18.3 | 14.0 | 13.3 | 9.4 |
| RNB38-6 | 1/4 | 6.4 | 15.3 | 39.0 | 18.3 | |||
| RNBS38-8 | 5/16 | 8.4 | 15.3 | 39.0 | 18.3 | |||
| RNBL38-8 | 5/16 | 8.4 | 22.0 | 42.7 | 17.7 | |||
| RNBS38-10 | 3/8 | 10.5 | 15.3 | 39.0 | 18.3 | |||
| RNBL38-10 | 3/8 | 10.5 | 22.0 | 42.7 | 17.7 | |||
| RNB38-11 | 7/16 | 11.5 | 22.0 | 42.7 | 17.7 | |||
| RNB38-12 | 1/2 | 13.0 | 22.0 | 42.7 | 17.7 | |||
FAQ :
1. 공장 또는 무역 업체입니까?
예, 우리는 온주, 중국에서 제조사입니다. 우리는 당신에게 경쟁력있는 가격 & 에프터 서비스를 줄 수 있습니다.
2. 우리는 우리의 로고 / 웹사이트 / 회사명을 제품에 프린트할 수 있습니까?
예, 당신의 로고는 당신의 수요로 인쇄될 수 있습니다. 우리는 OEM 서비스를 제공할 수 있습니다.
3. 정규적인 순서를 위한 생산 소요 시간이 무엇입니까?
발주량으로서의 7-15 일
4. 샘플을 제공하시겠습니까? 샘플이 자유롭습니까?
예, 샘플은 수집하기 위해 화물 운송비를 갖출 수 있습니다.
5. 어떻게 당신의 공장이 품질 관리에 관하여 합니까?
모든 상품은 선적 전에 확인된 100%일 것입니다.
6. 언제 나는 가격을 얻을 수 있습니까?
보통 우리는 당신의 문의를 받는지 몇 시간 후에 24 이내에 인용합니다.
