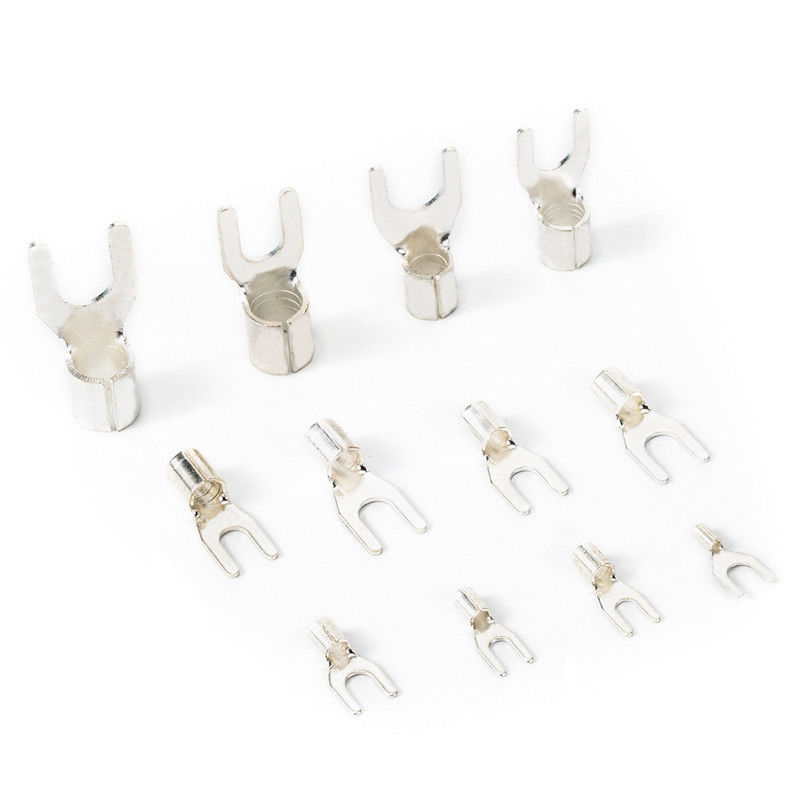

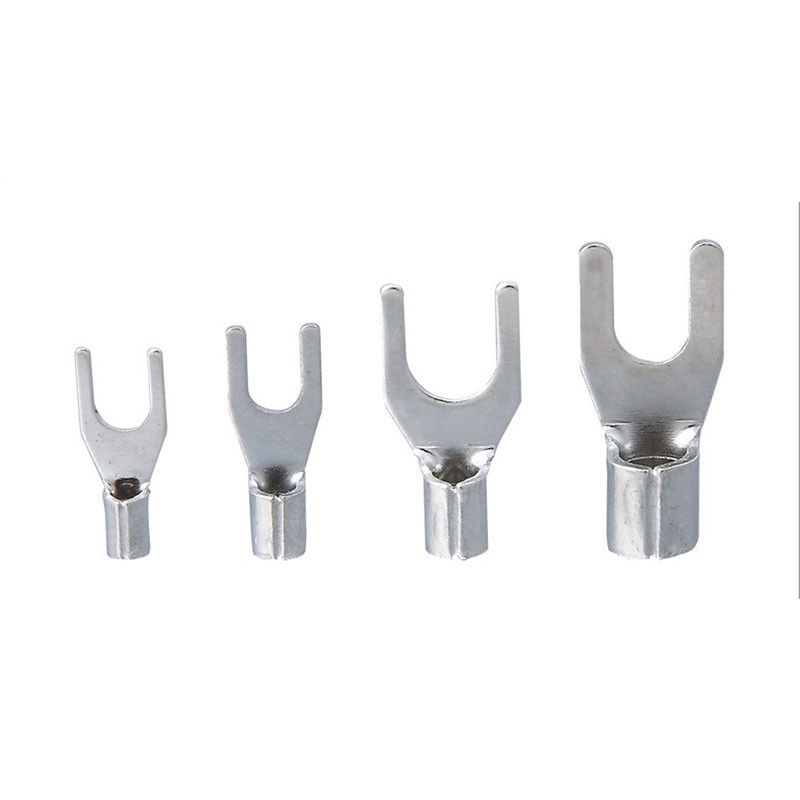

SNB 시리즈 TU는 벌거벗은 비절연형 Y 말단 와이어 연결기 부삽 단말기를 주름을 잡습니다
타입 | 벌거벗은 비절연형 스페이드 단자를 주름을 잡으세요 |
상품 이름 | TU (SNB 시리즈) |
A.W.G | 22-16, 16-14, 14-12, 12-10, 8-4 |
금속 재료 | 놋쇠 & 구리 |
애플리케이션 | 와이어 크림핑 |
와이어 범위 : 0.5-1.5㎜2, A.W.G :22~16, Imax=19A
항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
d2 | 비 | L | F | E | D∅ | d∅ | ||
SNB1.25-3.2 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 3.4 | 1.7 |
SNBS1.25-3.5 | #6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
SNBL1.25-3.5 | #6 | 3.7 | 6.4 | 16.0 | 6.5 | |||
SNBS1.25-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
SNBM1.25-4 | #8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
SNBL1.25-4 | #8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
SNBS1.25-5 | #10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
SNBL1.25-5 | #10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
SNBS1.25-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
SNBL1.25-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
SNB1.25-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 |
와이어 범위 : 1.5-2.5㎜2, A.W.G :16~14, Imax=27A
항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
d2 | 비 | L | F | E | D∅ | d∅ | ||
SNB2-3.2 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 4.1 | 2.3 |
SNBS2-3.5 | #6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
SNBL2-3.5 | #6 | 3.7 | 6.0 | 16.0 | 6.5 | |||
SNBS2-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
SNBM2-4 | #8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
SNBL2-4 | #8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
SNBS2-5 | #10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
SNBL2-5 | #10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
SNBS2-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
SNBL2-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
SNB2-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 |
와이어 범위 : 2.5-4㎜2, A.W.G :14~12, Imax=37A
항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
d2 | 비 | L | F | E | D∅ | d∅ | ||
SNB3.5-3 | #4 | 3.2 | 5.7 | 18.3 | 7.0 | 6.0 | 5.0 | 3.0 |
SNB3.5-4 | #8 | 4.3 | 8.0 | 18.3 | 7.0 | |||
SNB3.5-5 | #10 | 5.3 | 8.0 | 18.3 | 7.0 | |||
SNB3.5-6 | 1/4 | 6.4 | 12.0 | 21.5 | 12.1 |
와이어 범위 : 4-6㎜2, A.W.G :12~10, Imax=48A
항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
d2 | 비 | L | F | E | D∅ | d∅ | ||
SNB5.5-3.5 | #6 | 3.7 | 8.3 | 19.5 | 7.5 | 6.8 | 5.6 | 3.4 |
SNBS5.5-4 | #8 | 4.3 | 8.3 | 19.5 | 7.5 | |||
SNBL5.5-4 | #8 | 4.3 | 9.0 | 19.5 | 7.5 | |||
SNB5.5-5 | #10 | 5.3 | 9.0 | 19.5 | 7.5 | |||
SNBS5.5-6 | 1/4 | 6.4 | 9.0 | 19.5 | 7.5 | |||
SNBL5.5-6 | 1/4 | 6.4 | 12.0 | 25.5 | 12.0 | |||
SNB5.5-8 | 5/16 | 8.4 | 14.0 | 24.5 | 11.5 |
와이어 범위 : 6-25㎜2, A.W.G :8~4
항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | Imax | ||||||
d2 | 비 | L | F | E | D∅ | d∅ | |||
SNB8-4 | #8 | 4.3 | 8.7 | 23.0 | 6.0 | 8.5 | 7.2 | 4.5 | 62A |
SNB8-5 | #10 | 5.3 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62A |
SNB8-6 | 1/4 | 6.4 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62A |
SNB8-8 | 5/16 | 8.4 | 14.5 | 28.0 | 8.3 | 8.5 | 7.2 | 4.5 | 62A |
SNB14-6 | 1/4 | 6.4 | 12.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88A |
SNB14-8 | 5/16 | 8.4 | 14.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88A |
SNB22-8 | 5/16 | 8.4 | 14.0 | 34.5 | 9.0 | 12.0 | 11.5 | 7.7 | 115A |
FAQ :
1. 공장 또는 무역 업체입니까?
예, 우리는 온주, 중국에서 제조사입니다. 우리는 당신에게 경쟁력있는 가격 & 에프터 서비스를 줄 수 있습니다.
2. 나는 자체 로고를 가방에 프린트할 수 있습니까?
예, 당신의 로고는 당신의 수요로 인쇄될 수 있습니다. 우리는 OEM 서비스를 제공할 수 있습니다.
3. 정규적인 순서를 위한 생산 소요 시간이 무엇입니까?
발주량으로서의 7-15 일
4. 샘플을 제공하시겠습니까? 샘플이 자유롭습니까?
예, 샘플은 수집하기 위해 화물 운송비를 갖출 수 있습니다.
5. 고객을 위한 사이즈를 바꿀 수 있겠습니까?
예, 사이즈는 보다 상세한 설명을 위해, 맞춤화될 수 있고, 자유로이 우리에 연락합니다.
6.당신은 배달 전에 모든 상품을 시험합니까?
예, 우리는 배달 전에 100% 테스트를 가집니다
7. 에프터 서비스는 어떻습니까?
어떠한 논평도 환영받습니다, 우리가 당신의 애플리케이션 문제를 해결할 것입니다.
