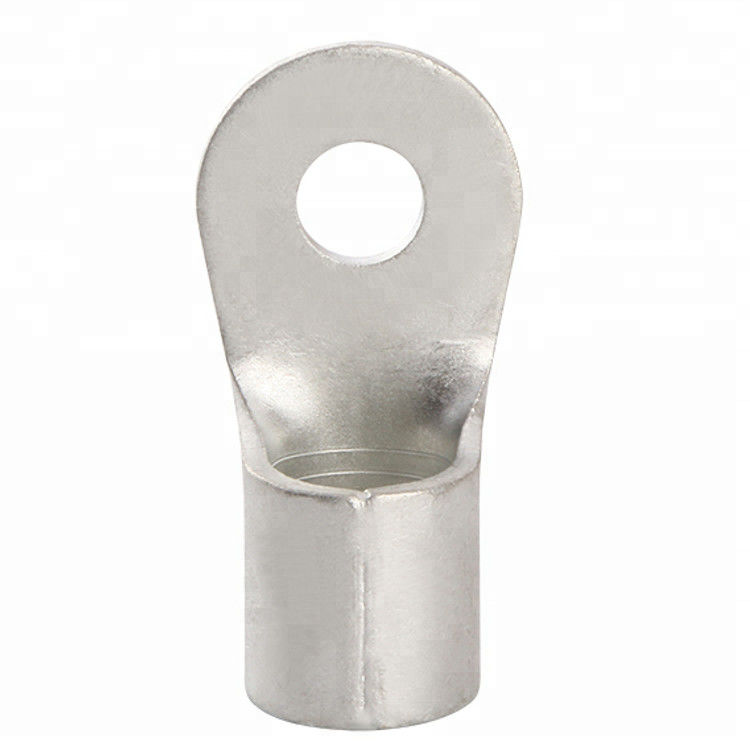

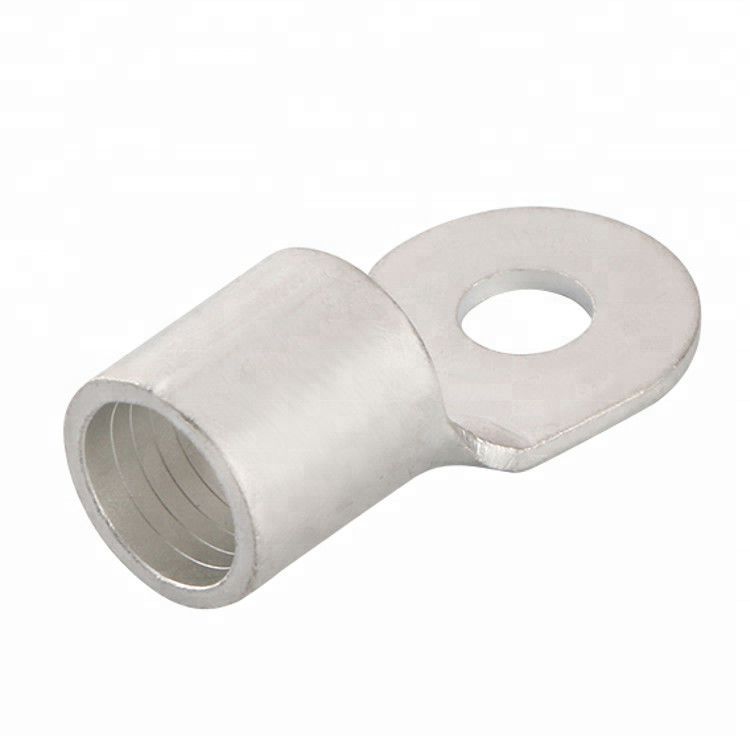

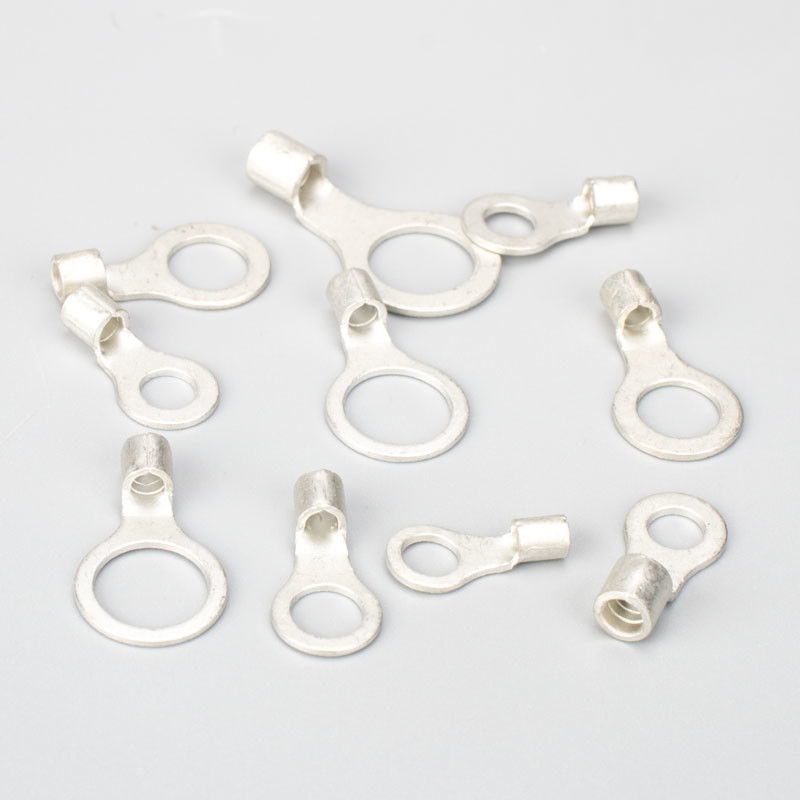

빠른 크림피 전기 단자 연결기를 위한 RNB 시리즈 비 격리된 링 단자
애플리케이션 :
단열재 : 비-절연
재료 : 로에스는 구리, PVC 단열재를 승인했습니다.
끝나세요 : 주석은 도금처리했습니다
표준 : CE, 로에스
크림핑 턱이 360을 회전시킬 수 있게 허락하면서, 이음새가 없는 소매를 형성하기 위해 용접되었습니다
스터드 / 스크루와 함께 사용된 범용성이 장비에 고정될 수 있게 하세요
와이어 범위 : 35-50㎜2, A.W.G :1/0, Imax=215A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | ||
| RNB60-6 | 1/4 | 6.4 | 22.0 | 49.7 | 20.7 | 18.0 | 15.4 | 11.4 |
| RNB60-8 | 5/16 | 8.4 | ||||||
| RNB60-10 | 3/8 | 10.5 | ||||||
| RNB60-11 | 7/16 | 11.5 | ||||||
| RNB60-12 | 1/2 | 13.0 | ||||||
| RNB60-14 | 9/16 | 15.0 | 32.0 | 57.5 | 23.5 | |||
| RNB60-16 | 5/8 | 17.0 | ||||||
| RNB60-18 | 11/16 | 19.0 | ||||||
| RNB60-20 | 3/4 | 21.0 | ||||||
| RNB60-22 | 7/8 | 23.0 | ||||||
와이어 범위 : 50-70㎜2, A.W.G :2/0, Imax=235A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | ||
| RNB70-6 | 1/4 | 6.4 | 24.0 | 51.0 | 20.0 | 19.0 | 17.5 | 13.3 |
| RNB70-8 | 5/16 | 8.4 | ||||||
| RNB70-10 | 3/8 | 10.5 | ||||||
| RNB70-11 | 7/16 | 11.5 | ||||||
| RNB70-12 | 1/2 | 13.0 | ||||||
| RNB70-14 | 9/16 | 15.0 | 32.0 | 61.0 | 26.0 | |||
| RNB70-16 | 5/8 | 17.0 | ||||||
| RNB70-18 | 11/16 | 19.0 | ||||||
| RNB70-20 | 3/4 | 21.0 | ||||||
| RNB70-22 | 7/8 | 23.0 | ||||||
와이어 범위 : 70-95㎜2, A.W.G :3/0, Imax=255A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | ||
| RNB80-6 | 1/4 | 6.4 | 27.0 | 54.2 | 20.7 | 20.0 | 19.5 | 14.5 |
| RNB80-8 | 5/16 | 8.4 | ||||||
| RNB80-10 | 3/8 | 10.5 | ||||||
| RNB80-11 | 7/16 | 11.5 | ||||||
| RNB80-12 | 1/2 | 13.0 | ||||||
| RNB80-14 | 9/16 | 15.0 | 32.0 | 68.0 | 32.0 | |||
| RNB80-16 | 5/8 | 17.0 | ||||||
| RNB80-18 | 11/16 | 19.0 | ||||||
| RNB80-20 | 3/4 | 21.0 | ||||||
| RNB80-22 | 7/8 | 23.0 | ||||||
와이어 범위 : 95-120㎜2, A.W.G :4/0, Imax=300A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | ||
| RNB100-6 | 1/4 | 6.4 | 28.5 | 55.6 | 20.4 | 21.0 | 22.1 | 16.4 |
| RNB100-8 | 5/16 | 8.4 | ||||||
| RNB100-10 | 3/8 | 10.5 | ||||||
| RNB100-11 | 7/16 | 11.5 | ||||||
| RNB100-12 | 1/2 | 13.0 | ||||||
| RNB100-14 | 9/16 | 15.0 | 32.0 | 69.0 | 32.0 | |||
| RNB100-16 | 5/8 | 17.0 | ||||||
| RNB100-18 | 11/16 | 19.0 | ||||||
| RNB100-20 | 3/4 | 21.0 | ||||||
| RNB100-22 | 7/8 | 23.0 | ||||||
