| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YOKG |
| 인증: | CE,TUV,CB |
| 모델 번호: | 3TF50 |
| 최소 주문 수량: | 100 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 각각 대는 개별적 이너 박스에서 싸여집니다 |
| 배달 시간: | 15 일 또는 주문 QTYS에 의존합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 달 당 100000 PC |
| 제품명: | 교류 자기 접촉기 | 막대기의 수: | 3 |
|---|---|---|---|
| 단계: | 3 | 정격전압: | 24V-690V |
| 메인 회로 등급 현재: | 9A-630A | 기준: | IEC60947-4-1 |
| 강조하다: | AC 전기적 마그네틱 콘텍터,CJX1 시리즈 AC 전기 접촉기,220V AC 전기 접촉기 |
||

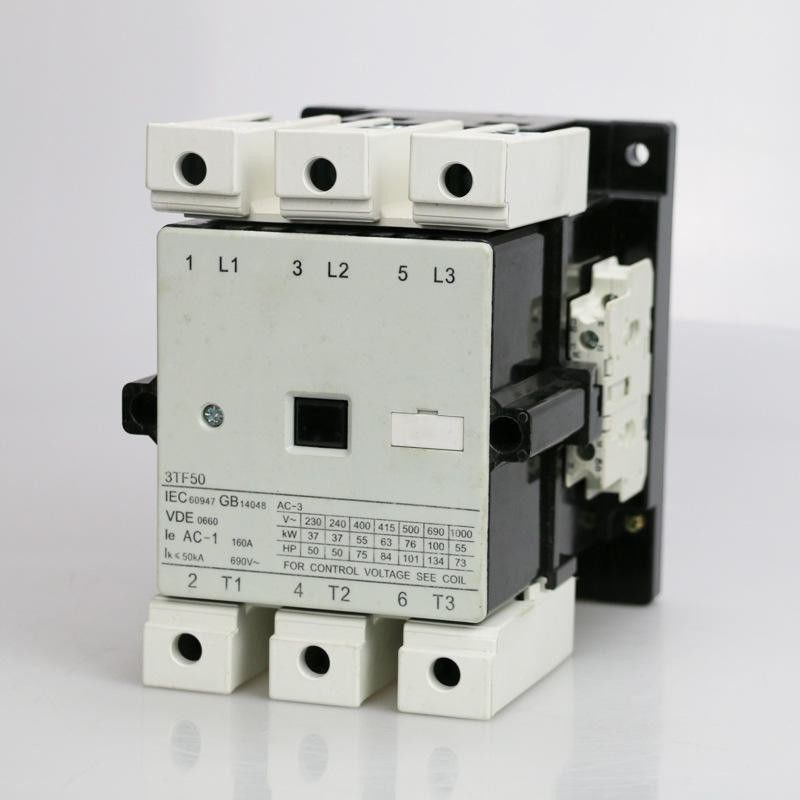

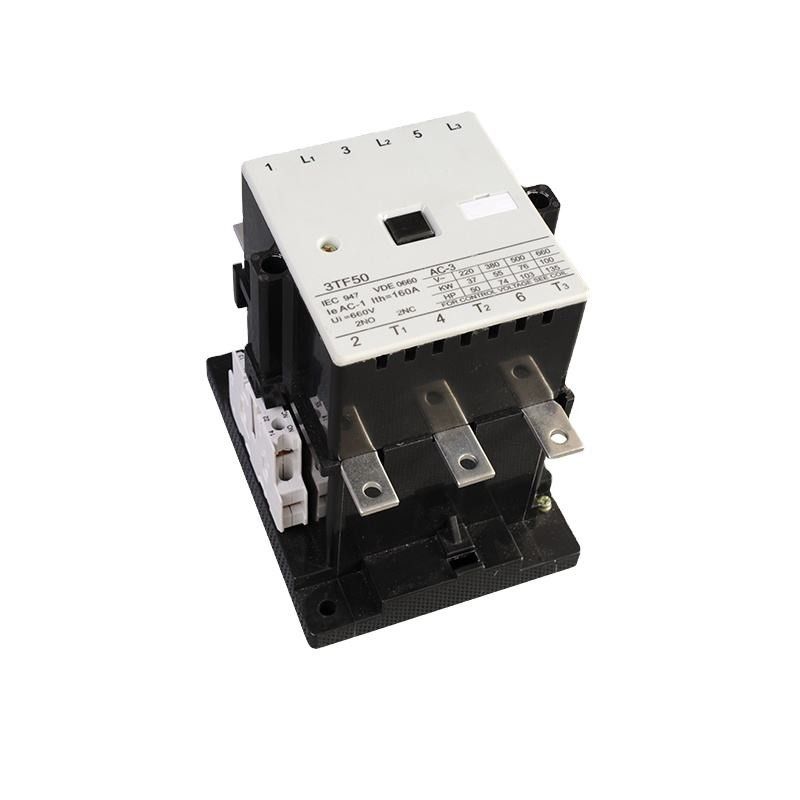

CJX1 시리즈 160A 24V 48V 110V 220V 380V AC 전자기 접촉기
적용:
3TF 시리즈 AC 접촉기는 AC 50/60Hz, 최대 660V까지의 가속 전압, AC-3 사용에서 380V까지의 가속 전압,원격 모터 또는 시스템을 작동 또는 중단하기 위해 630A까지의 평형 작동 전류그들은 적절한 열 과부하 또는 단계 장애를 가진 전자기 시작기를 형성합니다. 그들은 IEC 60947, BS 5424 & VDE 0660에 따라 만들어집니다.
보조 접촉은 최대 2NO + 2NC로 배치됩니다. 접촉 지원 및 코어 사이의 유연한 잠금 연결이 사용됩니다.
모든 시리즈 제품은 나사, le≤32A 접촉기 또한 설치 레일로 장착 할 수 있습니다.
주요 매개 변수 및 기술 성능:
| 종류 | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| 가열 전류 | 80 | 90 | 100 | 100 | 160 | 160 | ||
| 가명 단열 전압 (V) | 690 | |||||||
| 부딪히면 견딜 수 있는 등급 전압 (KV) | 6 | |||||||
| 명목 생산량 | 10le | |||||||
| 부착 용량 | 8le | |||||||
| 폴란드인 | 3 | |||||||
| 보조 접촉 | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| 단시간 저항 전류 (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
가등식 작동 전류 (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| 제어 가능한 모터 전력 (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| 작동 빈도 (시간/시간) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| 전기 수명 (10000회) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| 기계적 수명 (10000회) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| 코일 작업 전압 허용 (AC) | (85%~110%) US +40°C | |||||||
| 코일 전력 소비를 끌어당기는 것 | 유지 (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| 픽업 (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| 보조 접촉 상용 열 전류 (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 보조 접촉의 등급 단열 전압 (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 보조 접촉용 평형 작동 전류 (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
구조 특성:
* 전기 안전 설계, 더 안전하고 신뢰할 수 있습니다
* 작은 부피의 특징, 가벼운 무게, 아크 챔버는 닫혀있다, 작은 전기 아크 거리
* 활 끄는 구조는 새로운, 접촉의 경직은 작고, 긴 전기 수명
* 자석의 작동은 좋은 신뢰성, 충격 저항성, 피로 등과 같은 많은 장점을 가지고 있습니다
* 접촉은 정상 개방 및 닫힌 보조 접촉의 두 쌍을 가지고 있으며, 추가로 더 많은 보조 접촉을 장착 할 수 있습니다.
* 스ikulu로 단단히, 접착기는 35mm 길이의 표준 설치 레일로 단단히 할 수 있습니다.
외관 및 설치 차원:
설치 차원:
| 종류 | 최대 | B 최대 | Cmax | a | b | ∙ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
FAQ:
1Q: 카탈로그가 있나요? 모든 상품을 확인하기 위해 카탈로그를 보내주실 수 있나요?
A: 예, 우리는 제품 카탈로그를 가지고 있습니다. 라인을 통해 저희에게 연락하거나 카탈로그를 보내기 위해 이메일을 보내십시오.
2Q: 맞춤형 제품을 만들 수 있나요?
A: 예. 우리는 우리의 고객을 위해 사용자 정의 제품을 많이했습니다. 사용자 정의 포장에 대해, 우리는 패키지에 로고 또는 다른 정보를 넣을 수 있습니다. 문제가 없습니다.
3Q: 샘플을 제공 할 수 있습니까? 샘플은 무료입니까?
A: 예,우리는 샘플을 제공 할 수 있습니다. 보통,우리는 테스트 또는 품질 검사를 위해 몇 가지 샘플을 제공합니다.
하지만 배송 비용을 지불해야 합니다. 많은 물건이 필요하거나
표본을 청구합니다.
