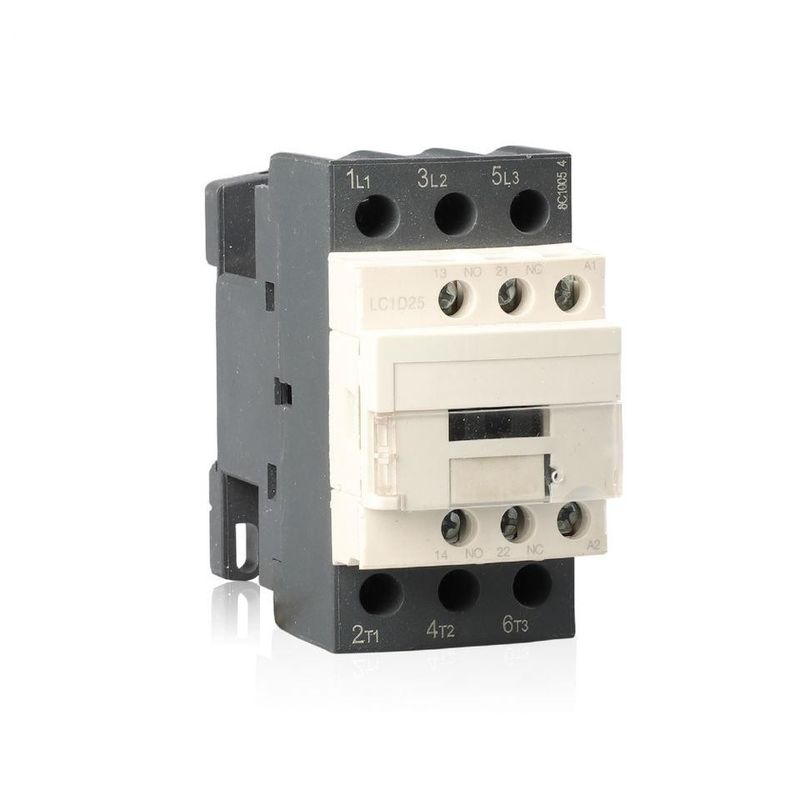

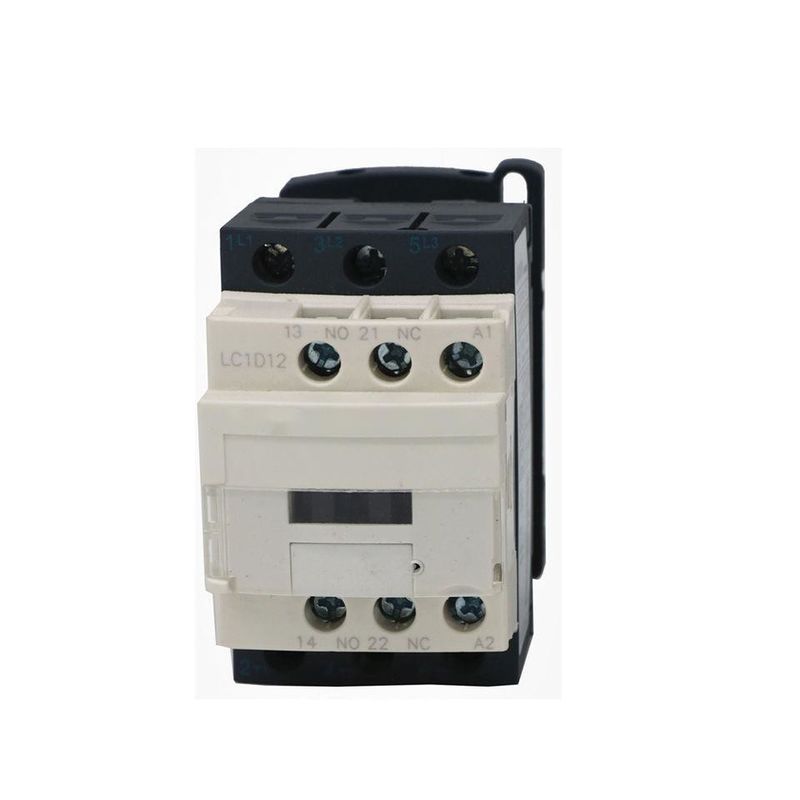

모터 제어 AC 접촉기 18A 3상 24V 110V 220V 380V 50 60Hz 코일 인 접촉기
일반 세부사항:
모델 및 의미:
주요 매개변수 및 기술 성능:
| 유형 | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| 정격 가열 전류(A) | 20 | 20 | 25 | 32 | 40 | ||
| 정격 절연 전압(V) | 690 | ||||||
| 정격 충격 내전압(KV) | 6 | ||||||
| 정격 제작 능력 | 10le | ||||||
| 정격 차단 용량 | 8le | ||||||
| 폴란드인 | 삼 | ||||||
| 보조 접점 | 1NO + 1NC | ||||||
| 단시간 내전류(A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 정격 작동 전류(A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| 3상 AC-3 용량 농형 모터(AC-3) KW |
220V/230V | 2.2 | 삼 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| 가동 빈도(회/h) | 전기적 수명 | 1200 | 600 | ||||
| 기계적 수명 | 3600 | ||||||
| AC-3 전기적 수명(10000/회) | 100 | 100 | 100 | 100 | 80 | ||
| 기계적 수명(10000/회) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| 장착 퓨즈 유형 | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| 정격 제어 공급 전압 Us(V) | 50/60Hz | 12~480 | |||||
| 작동 범위 | 풀인 | (85%~110%)미국 +40℃ | |||||
| 출시 | (20%~75%)미국 -5℃ | ||||||
| AC 코일 평균 전력(VA) | 시작 | 70 | 110 | ||||
| 유지 | 8 | 11 | |||||
| 전력 효율 등급 | 클래스 3 | ||||||
| 열손실(W) | 2～3 | 3～4 | |||||
| 작동시간(ms) | 닫다 | 12～35 | |||||
| 부서지다 | 5～20 | ||||||
| 주회로 배선 | 감기 없는 가동 가능한 철사 압착단자(㎟) |
1 스틱 | 1～4 | 1～4 | 1.5～6 | 1.5～10 | 2.5～10 |
| 스틱 2개 | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| 추위와 유연한 와이어 압착단자(㎟) |
1 스틱 | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 스틱 2개 | 1～2.5 | 1～2.5 | 1～4 | 1～4 | 1.5～6 | ||
| 하드와이어(㎟) | 1 스틱 | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 1.5～10 | |
| 스틱 2개 | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| 고정 나사 크기 | M3.5 | M4 | |||||
| 조임 체결 토크(Nm) | 0.8 | 1.2 | |||||
| 제어 루프 배선 | 감기 없는 가동 가능한 철사 압착단자(㎟) |
1 스틱 | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 스틱 2개 | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| 추위와 유연한 와이어 압착단자(㎟) |
1 스틱 | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 스틱 2개 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | ||
| 하드와이어(㎟) | 1 스틱 | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 스틱 2개 | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| 고정 나사 크기 | M3.5 | ||||||
| 조임 체결 토크(Nm) | 0.8 | ||||||
외관 및 설치 치수:
설치 치수:
| 유형 | 최대 | 최대 B | C 최대 | ㅏ | 비 | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
