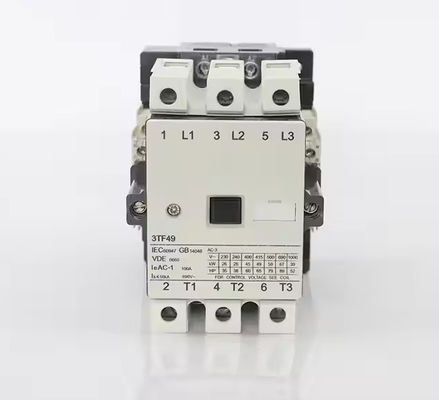

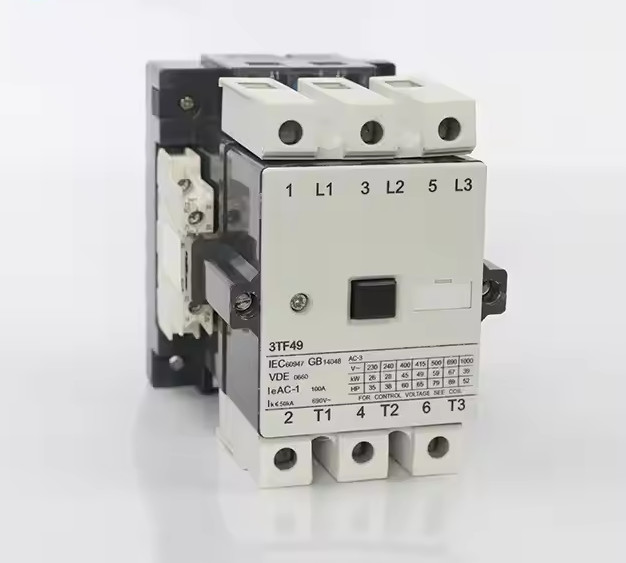

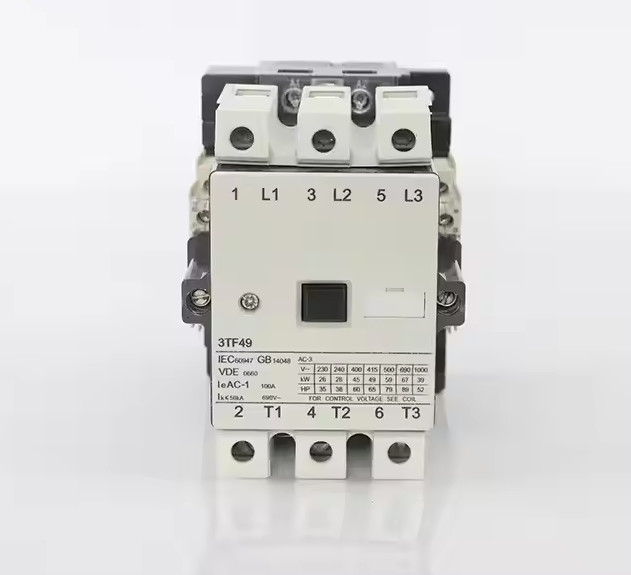

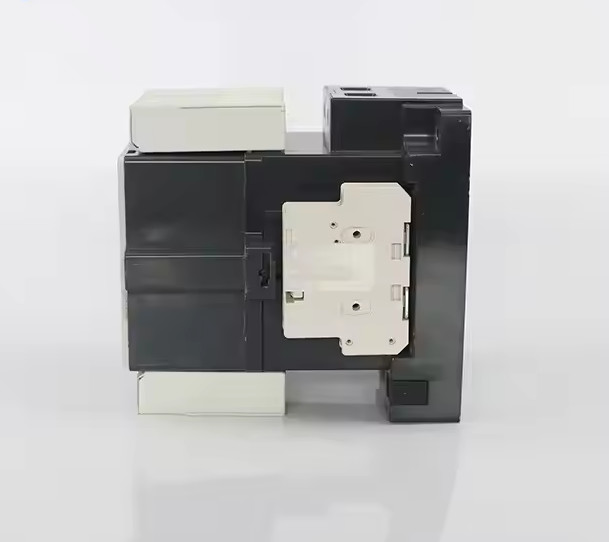

3TF 시리즈 AC 접촉기는 만들고 끊는 데 사용되며 모터를 자주 시작하고 제어합니다.
이 제품은 IEC60947-4-1 표준에 적합합니다.
보조 연락처는 최대 2NO + 2NC로 구성되어 있으며, 연락처 지원 및 코어 사이의 유연한 잠금 연결이 사용됩니다.
주요 매개 변수 및 기술 성능:
| 종류 | STF46 | STF47 | STF48 | STF49 | STF50 | STF51 | ||
| 가열 전류 | 80 | 90 | 100 | 100 | 160 | 160 | ||
| 가명 단열 전압 (V) | 690 | |||||||
| 부딪히면 견딜 수 있는 등급 전압 (KV) | 6 | |||||||
| 명목 생산량 | 10le | |||||||
| 부착 용량 | 8le | |||||||
| 폴란드인 | 3 | |||||||
| 보조 접촉 | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| 단시간 저항 전류 (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
가등식 작동 전류 (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| 제어 가능한 모터 전력 (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| 작동 빈도 (시간/시간) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| 전기 수명 (10000회) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| 기계적 수명 (10000회) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| 코일 작업 전압 허용 (AC) | (85%~110%) US +40°C | |||||||
| 코일 전력 소비를 끌어당기는 것 | 유지 (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| 픽업 (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| 보조 접촉 상용 열 전류 (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 보조 접촉의 등급 단열 전압 (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 보조 접촉용 평형 작동 전류 (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
FAQ:
1- 무역 회사나 제조업자인가요?
우리는 콘택터, 차단기 및 기타 전기 제품의 전문 제조업체입니다.
2고객들의 요청에 따라 상품을 공급할 수 있나요?
다른 요구 사항이 있다면, 저희에게 연락하고 우리는 당신을 충족시킬 것입니다.
3- 검사용 샘플 필요하면 공급해 주시겠어요?
예, 우리는 사전 테스트를 위해 샘플을 준비 할 수 있습니다. 당신이이 서비스를 필요로하는 경우, 저희에게 이메일을 보내십시오. 우리는 당신에게 인용문을 줄 것입니다.
4. 어떻게 품질을 보장할 수 있나요?
항상 대량생산 전에 사전생산 샘플을
운송 전에 항상 최종 검사
