| 속성 | 값 |
|---|---|
| 보조 접점 | NO/NC |
| 주 회로 정격 전류 | 12A |
| 전기 유형 | AC |
| 장착 유형 | DIN 레일 |

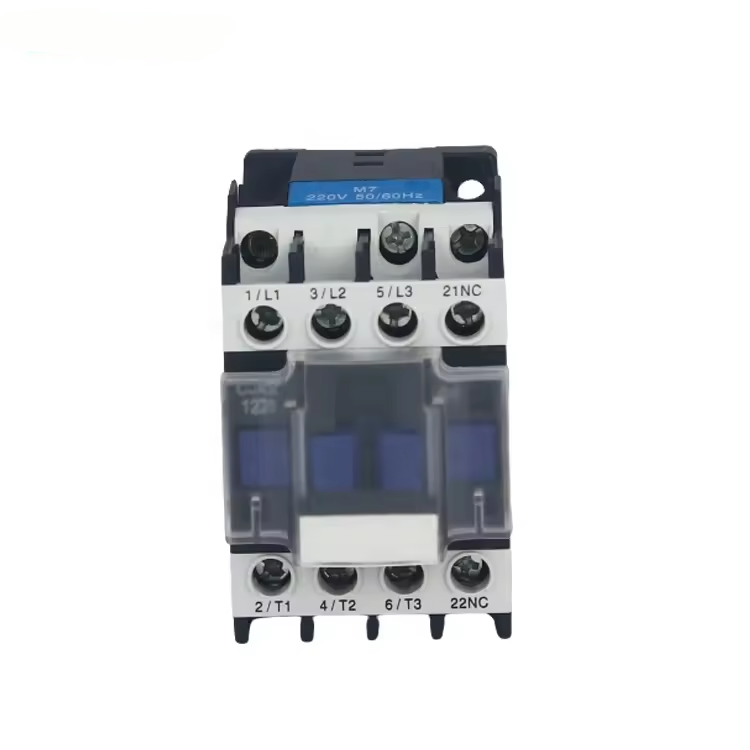

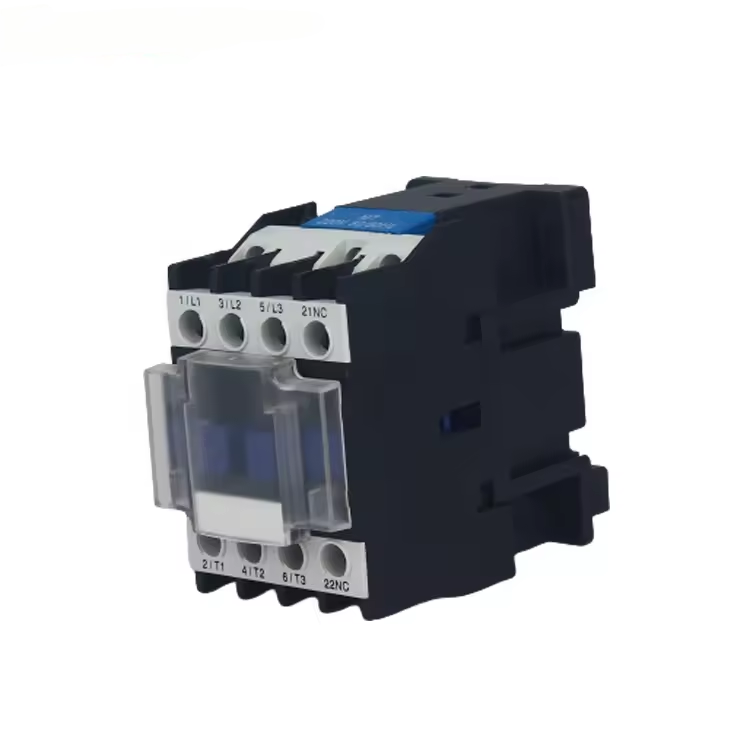

| 제품 이름 | AC 접촉기 |
| 응용 분야 | 산업 자동화 |
응용 분야:

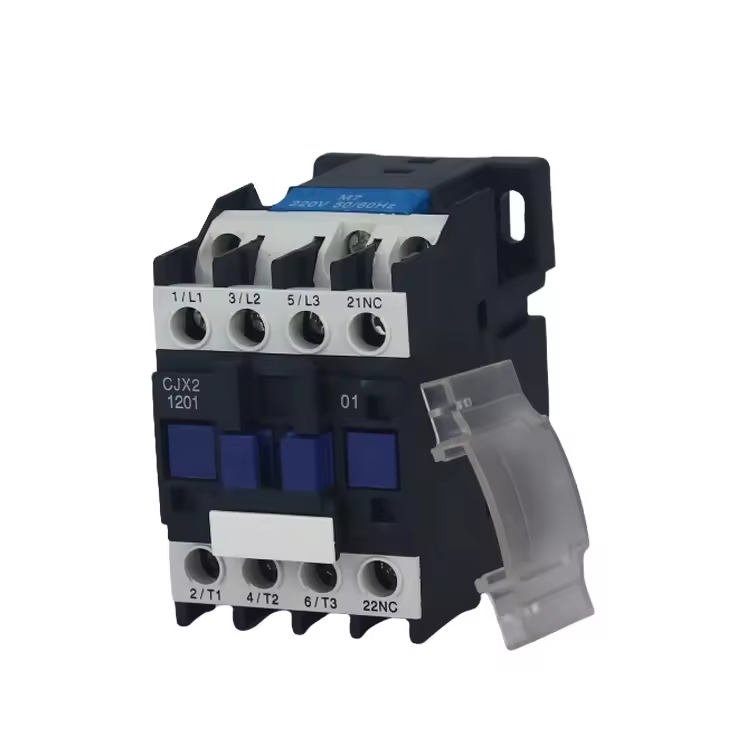

먼지 덮개로 덮인 접촉기는 제품의 수명과 투입 시간을 크게 향상시켜 장비를 더 잘 보호합니다. 주로 AC 50Hz/60Hz 회로에 적용되며 정격 절연 전압은 660V입니다. AC-3에서 사용하고 정격 전압이 380V일 때 정격 전류는 최대 620A로 장거리 차단 회로 및 모터의 빈번한 시동 또는 제어에 사용됩니다. 적절한 열 과부하 릴레이와 결합하여 부하 회로를 보호할 수 있습니다. 접촉기는 AC 전동기를 자주 시동하고 제어할 수 있습니다.
| 유형 | 09 | 12 |
|---|---|---|
| 정격 발열 전류(A) | 20 | 20 |
| 정격 절연 전압(V) | 690 | 690 |
| 정격 충격 내전압(KV) | 6 | 6 |
| 정격 투입 용량 | 10le | 10le |
| 정격 차단 용량 | 8le | 8le |
| 극 | 3 | 3 |
| 보조 접점 | NO/NC | NO/NC |
| 단시간 내전류(A) 10S | 72 | 96 |
| 정격 작동 전류(A) 380V AC-3 | 9 | 12 |
| AC-4 | 3.5 | 5 |
| 660V AC-3 | 6.6 | 8.9 |
| AC-4 | 1.5 | 2 |
| AC-3 3상 유도 전동기 용량(AC-3) KW 220V | 2.2 | 3 |
| 380V | 4 | 5.5 |
| 660V | 5.5 | 7.5 |
| 작동 주파수(회/시간) 전기 수명 AC-3 | 1200 | 1200 |
| AC-4 | 300 | 300 |
| 기계적 수명 | 3600 | 3600 |
| 전기 수명(10000/회) AC-3 | 100 | 100 |
| AC-4 | 20 | 20 |
| 기계적 수명(10000/회) | 1000 | 1000 |
| 장착된 퓨즈 유형 | RT16-20 | RT16-20 |
| 정격 제어 공급 전압 Us(V) 50/60Hz | 12~480 | 12~480 |
| 작동 범위 투입 | (85%~110%)Us +40℃ | (85%~110%)Us +40℃ |
| 해제 | (20%~75%)Us -5℃ | (20%~75%)Us -5℃ |
| AC 코일 평균 전력(VA) 시작 | 70 | 70 |
| 유지 | 8 | 8 |
| 전력 효율 등급 | 3급 | 3급 |
| 열 손실(W) | 2~3 | 2~3 |
| 작동 시간(ms) 닫기 | 12~25 | 12~25 |
| 차단 | 5~20 | 5~20 |
| 주 회로 배선 유연한 전선(콜드 프레싱 단자 없음) (㎟) 1개 | 1～4 | 1～4 |
| 2개 | 1～4 | 1～4 |
| 유연한 전선(콜드 프레싱 단자 포함) (㎟) 1개 | 1～4 | 1～4 |
| 2개 | 1～2.5 | 1～2.5 |
| 경선 (㎟) 1개 | 1～4 | 1～4 |
| 2개 | 1～4 | 1～4 |
| 고정 나사 크기 | M3.5 | M3.5 |
| 조임 고정 토크(N.m) | 0.8 | 0.8 |
| 제어 루프 배선 유연한 전선(콜드 프레싱 단자 없음) (㎟) 1개 | 1～4 | 1～4 |
| 2개 | 1～4 | 1～4 |
| 유연한 전선(콜드 프레싱 단자 포함) (㎟) 1개 | 1～4 | 1～4 |
| 2개 | 1～2.5 | 1～2.5 |
| 경선 (㎟) 1개 | 1～4 | 1～4 |
| 2개 | 1～4 | 1～4 |
| 고정 나사 크기 | M3.5 | M3.5 |
| 조임 고정 토크(N.m) | 0.8 | 0.8 |
| A 최대 | B 최대 | C 최대 | a | b | ∅ |
|---|---|---|---|---|---|
| 47 | 76 | 82 | 34/35 | 50/60 | 4.5 |
