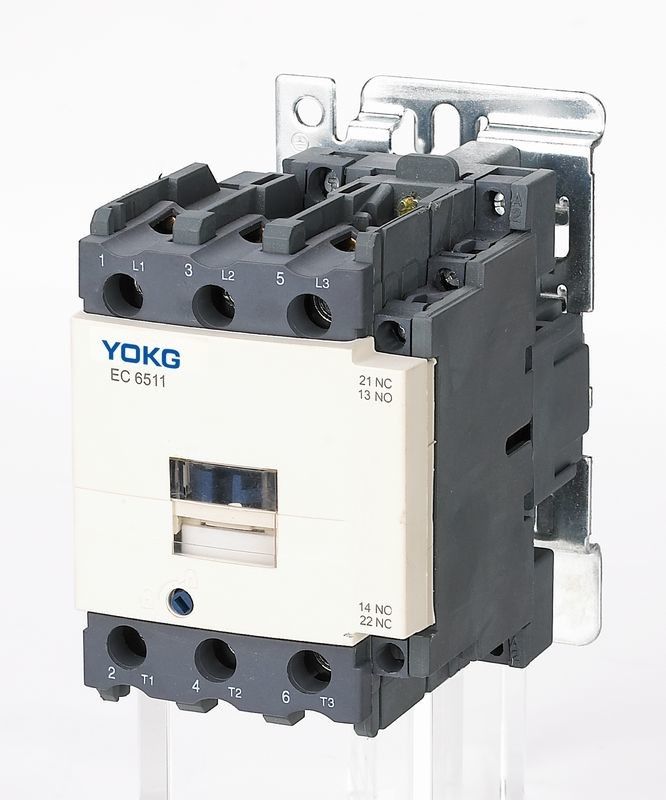

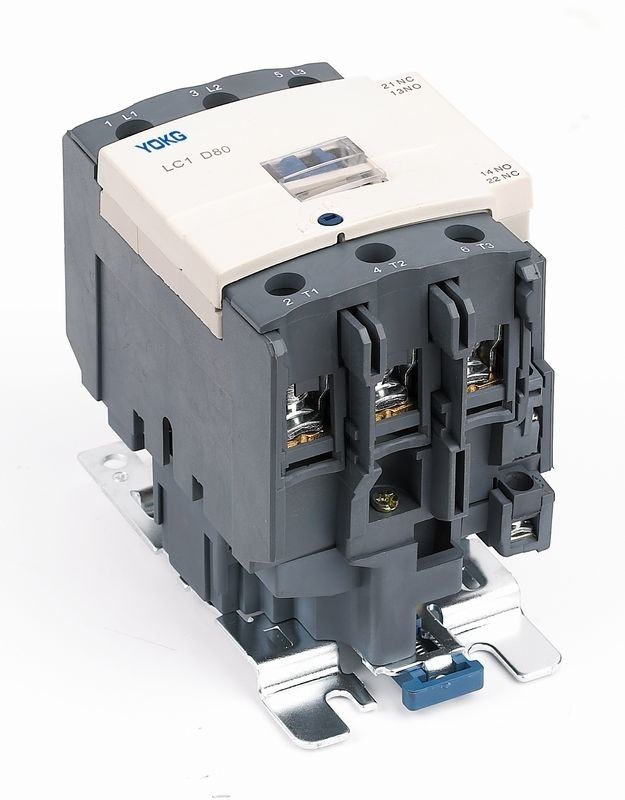

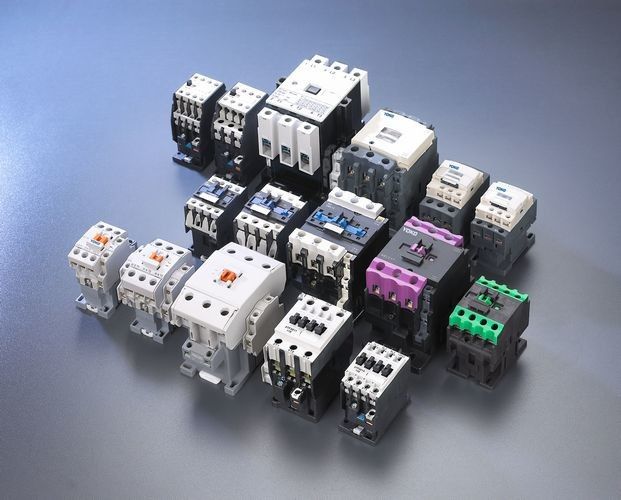

690V 3극 AC 접촉기 1NO+1NC 80A 110amp 전기 접촉기
애플리케이션:
SC1 시리즈 AC 접촉기(이하 접촉기)는 정격 전압 690V AC 50HZ 또는 60HZ, 정격 전류 최대 95A의 회로에서 AC 모터를 만들고, 차단하고, 자주 시작 및 제어하는 데 적합합니다.
이 시리즈 접촉기는 GB 14048, IEC60947-4-1을 준수합니다.
모델 및 의미:
주요 매개변수 및 기술적인 성과:
| 유형 | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| 정격 가열 전류(A) | 50 | 60 | 80 | 110 | 110 | ||
| 정격 절연 전압(V) | 690 | ||||||
| 정격 충격 내전압(KV) | 6 | ||||||
| 정격 제작 능력 | 10레 | ||||||
| 정격 차단 용량 | 8레 | ||||||
| 폴란드 | 삼 | ||||||
| 보조 접점 | 1NO + 1NC | ||||||
| 단시간 내전류(A) | 10초 | 320 | 400 | 520 | 640 | 760 | |
| AC-3 정격 작동 전류(A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| 3상 AC-3 용량 농형 모터(AC-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| 가동빈도(회/시간) | 전기적 수명 | 600 | |||||
| 기계적 수명 | 3600 | ||||||
| AC-3 전기적 수명 (10000/회) | 80 | 60 | 60 | 60 | 60 | ||
| 기계적 수명(10000/회) | 800 | 800 | 800 | 600 | 600 | ||
| 퓨즈형 장착 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| 정격 제어 공급 전압 Us(V) | 50/60Hz | 12~480 | |||||
| 작동 범위 | 풀인 | (85%~110%)미국 +40℃ | |||||
| 출시 | (20%~75%)우리 -5℃ | ||||||
| AC 코일 평균 전력(VA) | 시작 | 200 | |||||
| 유지 | 20 | ||||||
| 전력 효율 등급 | 클래스 3 | ||||||
| 열손실(W) | 6 ~10 | ||||||
| 작동 시간(ms) | 닫다 | 20 ~ 25 | 20 ~ 35 | ||||
| 부서지다 | 8 ~ 15 | 8 ~ 20 | |||||
| 주회로 배선 | 감기없는 유연한 와이어 누름단자(㎟) |
1 스틱 | 2.5~25 | 2.5~25 | 2.5~25 | 4～50 | 4～50 |
| 2 스틱 | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| 감기에 유연한 와이어 누름단자(㎟) |
1 스틱 | 2.5~25 | 2.5~25 | 2.5~25 | 4～50 | 4～50 | |
| 2 스틱 | 2.5~10 | 2.5~10 | 2.5~10 | 4～16 | 4～16 | ||
| 경선(㎟) | 1 스틱 | 2.5~25 | 2.5~25 | 2.5~25 | 4～50 | 4～50 | |
| 2 스틱 | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| 고정 나사 크기 | M8 | M10 | |||||
| 조임 토크(Nm) | 3.5 | 4 | |||||
| 제어 루프 배선 | 감기없는 유연한 와이어 누름단자(㎟) |
1 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| 감기에 유연한 와이어 누름단자(㎟) |
1 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 스틱 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| 경선(㎟) | 1 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| 고정 나사 크기 | M3.5 | ||||||
| 조임 토크(Nm) | 0.8 | ||||||
작업 및 설치 조건:
♦ 주변 공기 온도: -5℃--+40℃ 및 평균 24시간 이내 +35℃;
♦ 고도: ≤ 2000m;
♦ 공기 조건: 최고 온도가 +40℃일 때 공기 상대 습도는 최대 50%가 아니지만 더 낮은 온도에서 더 높은 습도가 허용됩니다.예를 들어, 20℃에서 습도 90%.응축수 이슬은 온도가 낮을 때 고려해야 합니다.
♦ 오염도: 클래스 3
♦ 설치 카테고리: III
♦ 보호 등급: IP20
♦ 설치 조건: 설치 측면과 수직 측면 사이의 기울기 각도는 ±5℃를 넘지 않아야 합니다.
♦ 충격 및 진동: 접촉기는 명백한 흔들림, 충격 및 진동이 없는 환경에서 설치되고 작동해야 합니다.
구조 특성:
♦ 더스트 커버 디자인으로 접촉기는 더 나은 안전성, 신뢰성을 가지며 수명을 연장할 수 있습니다.
♦ 보조 접점 블록, 시간 계전기 및 전류 제한 접점 블록 및 열 계전기와 함께 설치할 수 있으며 다른 파생 제품이 될 수 있습니다.
♦ 이 시리즈 접촉기는 적은 양, 가벼운 무게, 적은 전력 손실, 긴 수명 및 안전 및 신뢰성 등이 있습니다.
♦ 접촉기는 1NO 보조 접점 또는 1NC 보조 접점(32A 미만) 및 1NO 보조 접점 + 1NC 보조 접점(40A 이상)을 장착할 수 있습니다.또한 F4 보조 접촉기 블록(2블록 또는 4블록)을 장착할 수 있습니다.
♦ 나사를 사용하여 설치하는 것 외에도 표준 설치 레일 35mm(SC1-09~95)와 표준 설치 레일 75mm(SC1-40~95)로 접촉기를 조일 수 있습니다.
외관 및 설치 치수:
설치 치수:
| 유형 | 최대 | B 최대 | C 최대 | NS | NS | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
