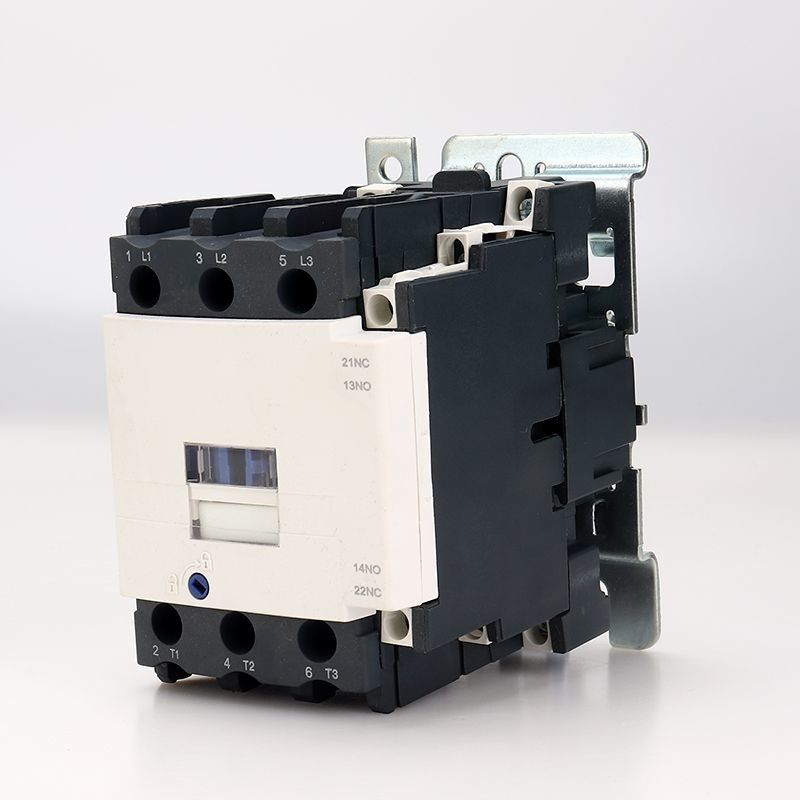

3명의 폴란드 접촉기 60 Amp 정격 전압 660V 코일 전압 220V 380vac 1 NO 또는 1 NC
일반적인:
|
상품명: |
AC 전자 접촉기 |
|
모델: |
SC1 시리즈 |
|
원산지 |
온주, 중국 |
|
상표명 |
YOKG |
|
정격 전압: |
AC 230V-690V |
|
정격 주파수: |
50Hz/60Hz |
|
극 수: |
3P+NO/NC |
|
정격 전류: |
09A 12A 18A 20A 25A 32A 40A 50A 63A 80A 95A |
|
집행 기준: |
IEC 60947-4 |
|
설치: |
딘 레일/나사 설치 |
|
애플리케이션 |
AC 모터 제어 |
주요 매개변수 및 기술적인 성과:
| 유형 | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| 정격 가열 전류(A) | 50 | 60 | 80 | 110 | 110 | ||
| 정격 절연 전압(V) | 690 | ||||||
| 정격 충격 내전압(KV) | 6 | ||||||
| 정격 제작 능력 | 10레 | ||||||
| 정격 차단 용량 | 8레 | ||||||
| 폴란드 | 삼 | ||||||
| 보조 접점 | 1NO + 1NC | ||||||
| 단시간 내전류(A) | 10초 | 320 | 400 | 520 | 640 | 760 | |
| AC-3 정격 작동 전류(A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| 3상 AC-3 용량 농형 모터(AC-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| 가동빈도(회/시간) | 전기적 수명 | 600 | |||||
| 기계적 수명 | 3600 | ||||||
| AC-3 전기적 수명 (10000/회) | 80 | 60 | 60 | 60 | 60 | ||
| 기계적 수명(10000/회) | 800 | 800 | 800 | 600 | 600 | ||
| 퓨즈형 장착 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| 정격 제어 공급 전압 Us(V) | 50/60Hz | 12~480 | |||||
| 작동 범위 | 풀인 | (85%~110%)미국 +40℃ | |||||
| 출시 | (20%~75%)우리 -5℃ | ||||||
| AC 코일 평균 전력(VA) | 시작 | 200 | |||||
| 유지 | 20 | ||||||
| 전력 효율 등급 | 클래스 3 | ||||||
| 열손실(W) | 6 ~10 | ||||||
| 작동 시간(ms) | 닫다 | 20 ~ 25 | 20 ~ 35 | ||||
| 부서지다 | 8 ~ 15 | 8 ~ 20 | |||||
| 주회로 배선 | 감기없는 유연한 와이어 누름단자(㎟) |
1 스틱 | 2.5~25 | 2.5~25 | 2.5~25 | 4～50 | 4～50 |
| 2 스틱 | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| 감기에 유연한 와이어 누름단자(㎟) |
1 스틱 | 2.5~25 | 2.5~25 | 2.5~25 | 4～50 | 4～50 | |
| 2 스틱 | 2.5~10 | 2.5~10 | 2.5~10 | 4～16 | 4～16 | ||
| 경선(㎟) | 1 스틱 | 2.5~25 | 2.5~25 | 2.5~25 | 4～50 | 4～50 | |
| 2 스틱 | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| 고정 나사 크기 | M8 | M10 | |||||
| 조임 토크(Nm) | 3.5 | 4 | |||||
| 제어 루프 배선 | 감기없는 유연한 와이어 누름단자(㎟) |
1 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| 감기에 유연한 와이어 누름단자(㎟) |
1 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 스틱 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| 경선(㎟) | 1 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| 고정 나사 크기 | M3.5 | ||||||
| 조임 토크(Nm) | 0.8 | ||||||
외관 및 설치 치수:
설치 치수:
| 유형 | 최대 | B 최대 | C 최대 | NS | NS | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
