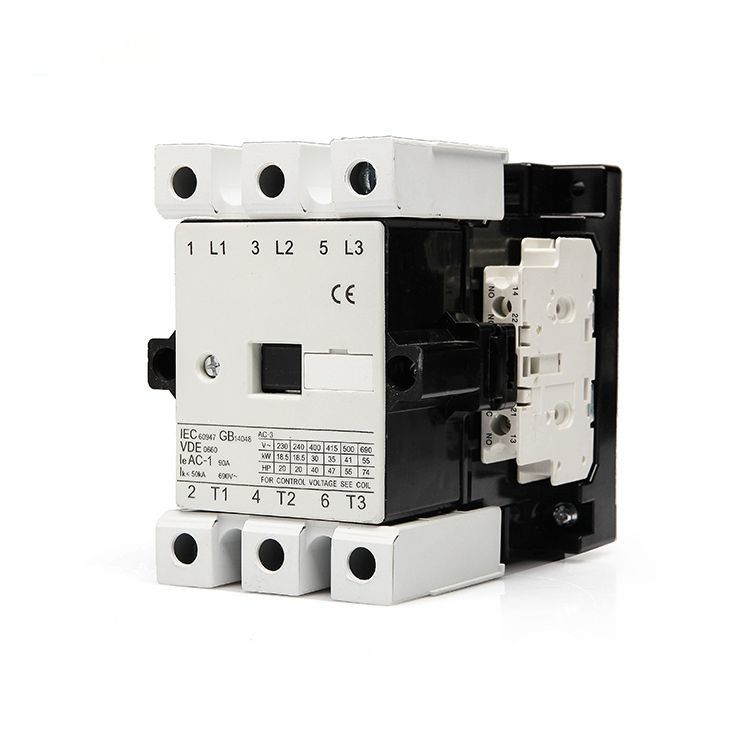

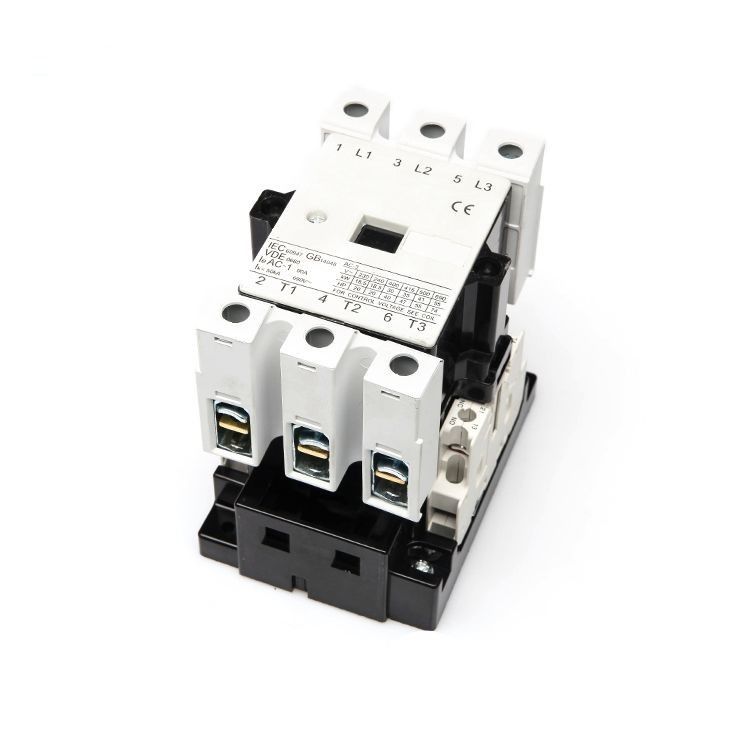

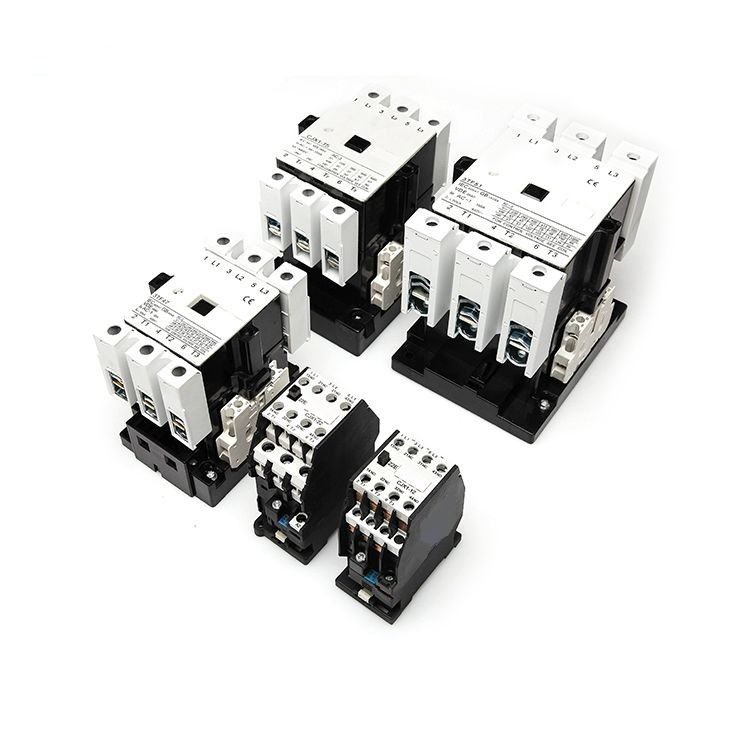

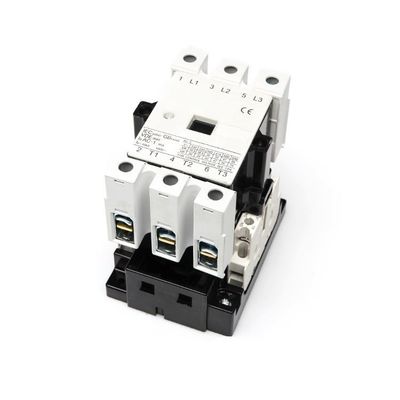

100 Amp Ac 전기 접촉기 400 Vac 이중 차단 전기 접촉기
주요 매개변수 및 기술적인 성과:
| 유형 | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| 정격 가열 전류(A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| 정격 절연 전압(V) | 690 | |||||||
| 정격 충격 내전압(KV) | 6 | |||||||
| 정격 제작 능력 | 10레 | |||||||
| 정격 차단 용량 | 8레 | |||||||
| 폴란드 | 삼 | |||||||
| 보조 접점 | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| 단시간 내전류(A) | 10초 | 360 | 504 | 600 | 680 | 880 | 1120 | |
정격 작동 전류(A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| 제어 가능한 모터 전력(KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| 가동빈도(회/시간) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| 전기적 수명(10000/회) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| 기계적 수명(10000/회) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| 코일 작동 전압 허용 오차(AC) 유치 | (85%~110%)미국 +40℃ | |||||||
| 코일 소비 전력 유치 | 유지(VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| 픽업(VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| 보조접점 기존 열전류(A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 보조접점 정격절연전압(V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 보조 접점 정격 작동 전류(A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
작업 및 설치 조건:
♦ 주변 공기 온도: -5℃--+40℃ 및 평균 24시간 이내 +35℃;
♦ 고도: ≤ 2000m;
♦ 공기 조건: 최고 온도가 +40℃일 때 공기 상대 습도는 최대 50%가 아니지만 더 낮은 온도에서 더 높은 습도가 허용됩니다.예를 들어, 20℃에서 습도 90%.응축수 이슬은 온도가 낮을 때 고려해야 합니다.
♦ 오염도: 클래스 3
♦ 설치 카테고리: III
♦ 보호 등급: IP20
♦ 설치 조건: 설치 측면과 수직 측면 사이의 기울기 각도는 ±5℃를 넘지 않아야 합니다.
♦ 충격 및 진동: 접촉기는 명백한 흔들림, 충격 및 진동이 없는 환경에서 설치되고 작동해야 합니다.
구조 특성:
♦ 감전에 대한 안전 설계, 더 안전하고 신뢰할 수 있음
♦ 작은 부피, 가벼운 무게, 아크 챔버가 밀폐되어 있고 전기 아크 거리가 작은 특징
♦ 아크 소화 구조가 참신하고 접점의 마모가 적고 전기 수명이 깁니다.
♦ 좋은 신뢰성, 강한 충격, 피로감 등과 같은 많은 장점이 있는 자석의 작동
♦ 접점에는 두 쌍의 일반 개방 및 폐쇄 보조 접점이 있으며 추가로 더 많은 보조 접점을 장착할 수 있습니다.
♦ 나사로 조이는 것 외에 접촉기는 35mm 길이의 표준 설치 레일로 조일 수 있습니다.
외관 및 설치 치수:
설치 치수:
| 유형 | 최대 | B 최대 | C 최대 | NS | NS | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
패키지 및 배송:
왜 우리를 선택 했습니까:
-------------------------------------------------- ------------------
NS.24 근무 시간에 문의에 응답하십시오.
NS.기술적이고 전문적인 지도.
씨.최고의 품질과 최고의 가격.
우리는 우수한 제품을 유지하고 100% 고객 만족을 위해 노력합니다.좋은 피드백은 매우 중요합니다. 상품 및 서비스에 대한 친절한 제안이나 피드백을 환영합니다.
