| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YOKG |
| 인증: | CE,TUV,CB |
| 모델 번호: | SFC40~41, SFC42~43, SFC44~45 |
| 최소 주문 수량: | 100PCS |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 포장 또는 고객의 요구에 따라 |
| 배달 시간: | 15일 또는 주문 수량에 따라 다름 |
| 지불 조건: | L/C, D/P, T/T |
| 공급 능력: | 달 당 100000pcs |
| 정격 가열 전류: | 20A,30A,55A | 정격 절연 전압: | 220V,380V,500V,660V |
|---|---|---|---|
| 기준: | IEC60947-4-1, GB14048.4 | 보조 접점: | 2NO+2NC, 2NO+NC |
| 유형: | AC 접촉기 | 애플리케이션: | 모터 콘트롤 |
| 정격주파수: | 50/60HZ | 보호 등급: | IP20 |
| 강조하다: | 55A 3극 AC 접촉기,3극 AC 접촉기 2NO 2NC,3극 저전압 접촉기 |
||

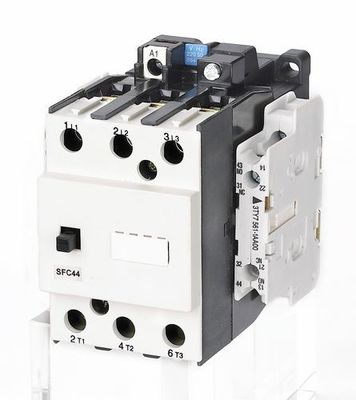

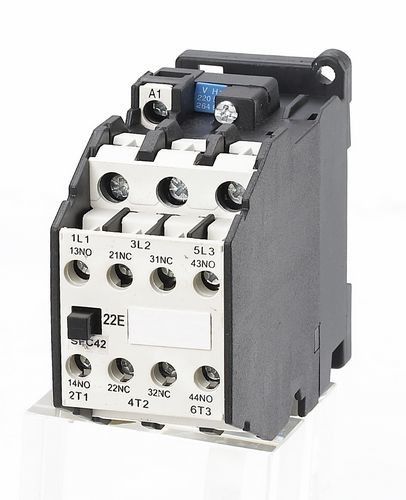

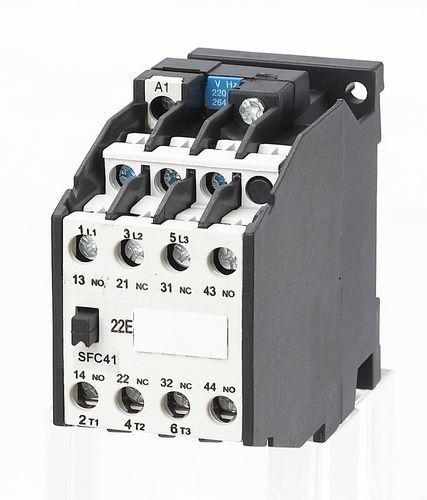

저전압 IEC60947 AC 접촉기 3극 2NO+2NC 20A, 30A, 55A
적용:
SFC 시리즈 AC 접촉기(이하 접촉기)는 정격 전압 690V AC 50Hz 또는 60Hz, 정격 절연 전압 690V, 정격 전류 9A ~ 475A(정격 사용 전압 380V, AC-3 적용 유형) 회로에 사용하기에 적합하며, 회로의 장거리 연결 및 차단에 사용됩니다. 접촉기는 AC 모터의 빈번한 시동 및 제어에 적합합니다.
이 시리즈 접촉기는 GB 14048, IEC60947-4-1을 준수합니다.
주요 매개변수 및 기술 성능:
| 형식 | SFC40 | SFC41 | SFC42 | SFC43 | SFC44 | SFC45 | ||
| 정격 발열 전류(A) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| 정격 절연 전압(V) | 690 | |||||||
| 정격 임펄스 내전압(KV) | 6 | |||||||
| 정격 투입 용량 | 10le | |||||||
| 정격 차단 용량 | 8le | |||||||
| 극수 | 3 | |||||||
| 보조 접점 | 2NO+2NC | 2NO+NC | 2NO+2NC | 2NO+NC | 2NO+2NC | 2NO+NC | ||
| 단시간 내전류(A) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
정격 사용 전류(A) |
380V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
| 제어 가능 모터 출력(KW) 50Hz |
AC-3 | 220V | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 11 |
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
| 500V | 5.5 | 7.5 | 9 | 11 | 21 | 25 | ||
| 660V | 5.5 | 7.5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380V | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
| 660V | 2.4 | 3.3 | 6 | 6.6 | 13 | 15.5 | ||
| 동작 주파수(회/h) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| 전기적 수명(10000/회) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| 기계적 수명(10000/회) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| 흡착 코일 동작 전압 허용 오차(AC) | (85%~110%)Us +40℃ | |||||||
| 흡착 코일 소비 전력 | 유지(VA) | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| 픽업(VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| 보조 접점 정격 발열 전류(A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 보조 접점 정격 절연 전압(V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 보조 접점 정격 사용 전류(A) | AC-15 | 380V | 6 | 6 | 6 | 6 | 4 | 4 |
| 220V | 10 | 10 | 10 | 10 | 6 | 6 | ||
| DC-13 | 110V | 0.9 | 0.9 | 0.9 | 0.9 | 1.14 | 1.14 | |
| 220V | 0.45 | 0.45 | 0.45 | 0.45 | 0.48 | 0.48 | ||
작동 및 설치 조건:
* 주변 공기 온도: -5℃~+40℃, 24시간 평균 35℃ 이하;
* 고도: ≤ 2000m;
* 공기 조건: 최고 온도가 +40℃일 때, 상대 습도는 50% 이하, 저온에서는 더 높은 습도 허용. 예: 20℃에서 90% 습도. 저온에서는 응축수 고려 필요;
* 오염 등급: 클래스 3
* 설치 범주: III
* 보호 등급: IP20
* 설치 조건: 설치면과 수직면 사이의 기울기 각도는 ±5°를 초과하지 않아야 함
* 충격 및 진동: 접촉기는 명백한 흔들림, 충격 및 진동이 없는 환경에서 설치 및 작동해야 합니다.
구조적 특징:
* 소형, 경량, 아크 차폐실 밀폐, 작은 전기 아크 거리
* 독창적인 아크 소호 구조, 접점 마모 적음, 긴 전기적 수명
* 자기 작동으로 인한 높은 신뢰성, 충격 저항, 피로 저항 등 상당한 장점
* 접점은 두 쌍의 상시 개방 및 상시 폐쇄 보조 접점을 가지며, 추가 보조 접점 장착 가능
* 나사 조임 외에 35mm 표준 설치 레일로도 조일 수 있습니다.
외관 및 설치 치수:
설치 치수:
| 형식 | A 최대 | B 최대 | C 최대 | a | b | Ø |
|
SFC40 |
46 | 79 | 106 | 35 | 60 | 4.8 |
| SFC41 | 46 | 79 | 106 | 35 | 60 | 4.8 |
| SFC42 | 46 | 89 | 116 | 35 | 75 | 4.8 |
| SFC43 | 46 | 89 | 116 | 35 | 75 | 4.8 |
| SFC44 | 84 | 105 | 110 | 45 | 75 | 5 |
| SFC45 | 84 | 105 | 110 | 45 | 75 | 5 |
