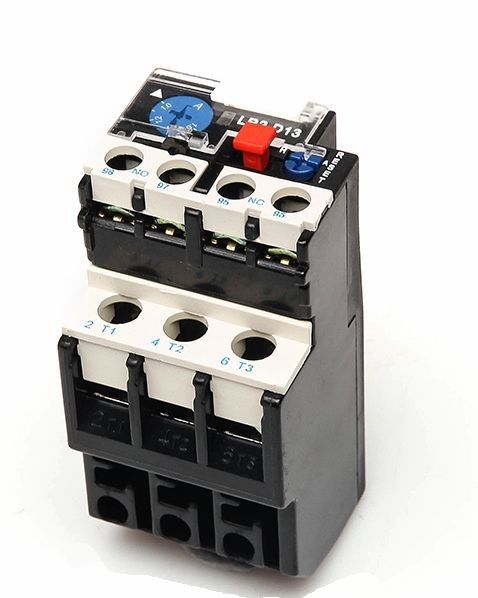

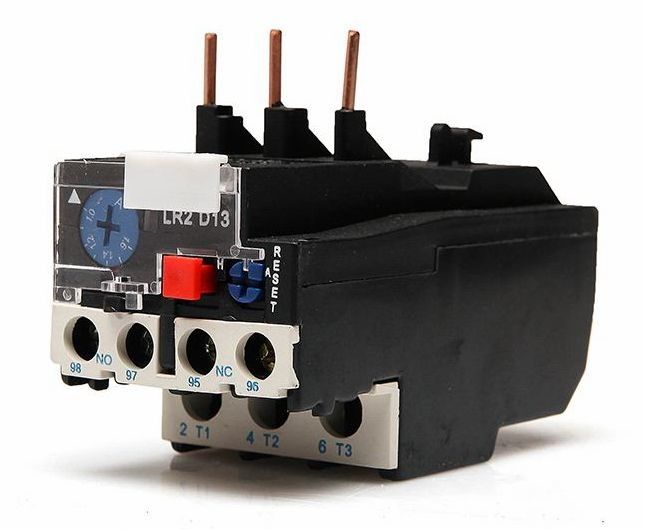

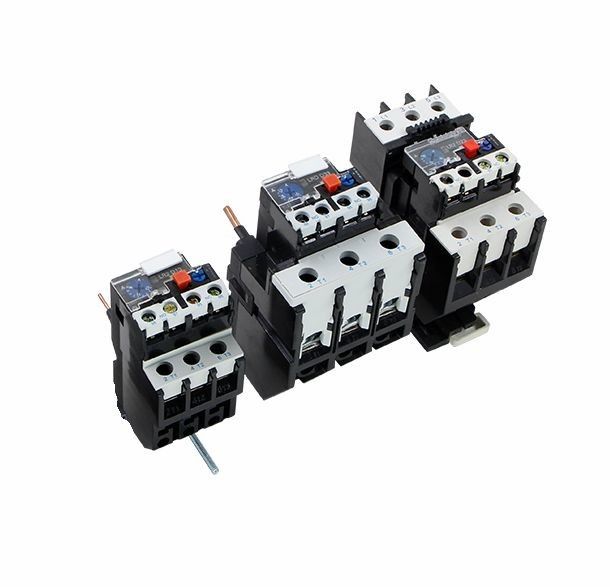

LR2 보호하는 과부담 테르날 중계기 25A 36A 93A 240 볼트 전기 스위치
애플리케이션 :
LR2-D 시리즈 열동 계전기는 전동기가 과부담일 때 50Hz 또는 60Hz, 정격 절연 전압 660V의 회로에서 사용되고, 단계 중단을 보호하기 위한 전류 0.1-93A라고 평가될 수 있습니다.
중계기는 다른 메커니즘과 온도 보상을 가지고 있고 & HC-D 일련 AC 접속기에서 플러깅될 수 있습니다. 그것은 세계에서 아흔에 가장 진보적 열동 계전기입니다.
상술 :
* 기간 회로의 기초 파라미터
* 정격 절연 전압 660V
* 개별적으로 사용 전류 25,36,93A라고 평가됩니다
* 평가된 설정 전류와 설정의 규제 기관 밀봉
* 열성분의 현재입니다
* 보조 회로
* 부정의 한 쌍과 전기적 절연성과의 상폐 접점이 있습니다
* 정격 주파수 50-60Hz
* 사용 그룹, 평가된 작업 전압은 열기류와 정격 전류를 임명합니다
운동 특성 : 3상 균형 모션 시간
| 부정 | 설정 전류의 타임즈 지 | 모션 시간 | 시작 조건 | 대기 온도 | ||
| 1 | 1.05 | >2h | 추운 상태 | 20±5oC | ||
| 2 | 1.2 | <2h> | 열기 미국 (No.1이 시험한 수행원) | |||
| 3 | 1.5 | <4min> | ||||
| 4 | 7.2 | 10A | 2s< Tp=""> | ≤63A | 추운 상태 | |
| 10 | 4s< Tp=""> | >63A | ||||
단계 진 운동 특성
| 부정 | 설정 전류의 타임즈 지 | 모션 시간 | 시작 조건 | 암볜트엠페라처 | |
| 어떠한 2 단계 | 또 다른 단계 | ||||
| 1 | 1.0 | 0.9 | >2h | 추운 상태 | 20±5oC |
| 2 | 1.15 | 0 | <2h> | 열기 미국 (No.1이 시험한 수행원) |
|
| 타입 | 수 | 범위(A)에서 설정하기 | 콘트아프터를 위해 |
| LR2-D13 | 1301 | 0.10~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.40 | CJX2-09~32 | |
| 1304 | 0.40~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-12~32 | |
| 1314 | 7~10 | CJX2-18~32 | |
| 1316 | 9~13 | CJX2-25~32 | |
| 1321 | 12~18 | CJX2-25~32 | |
| 1322 | 17~25 | CJX2-32 |
개요 & 장착 사이즈 :
