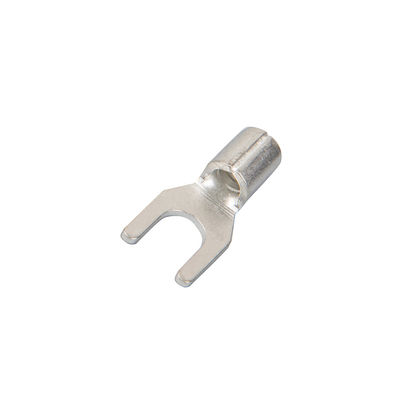

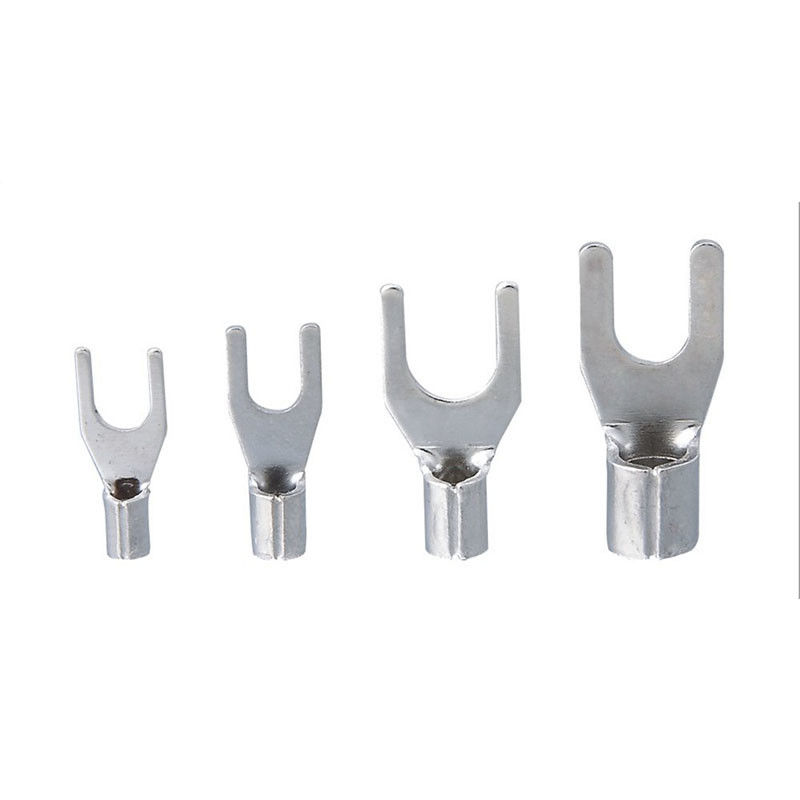

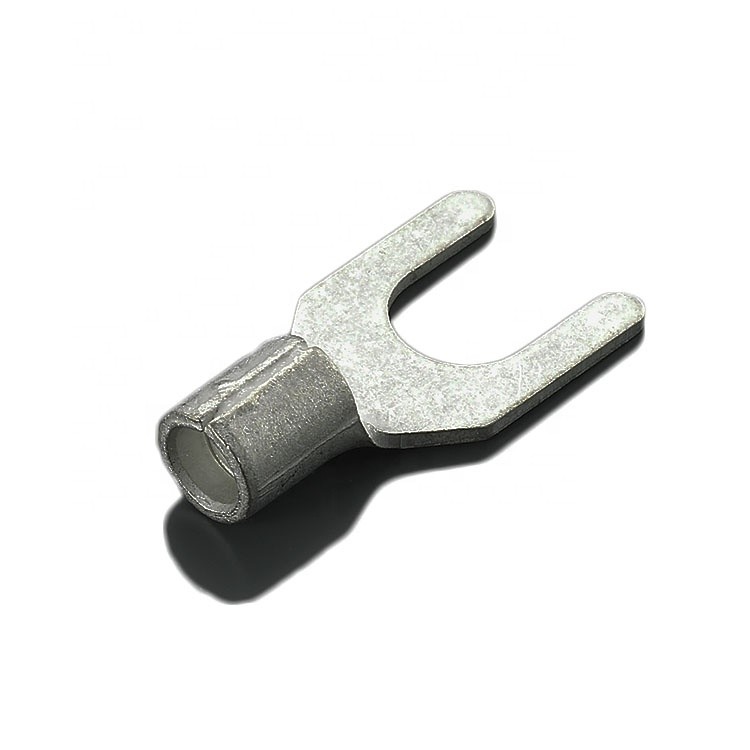

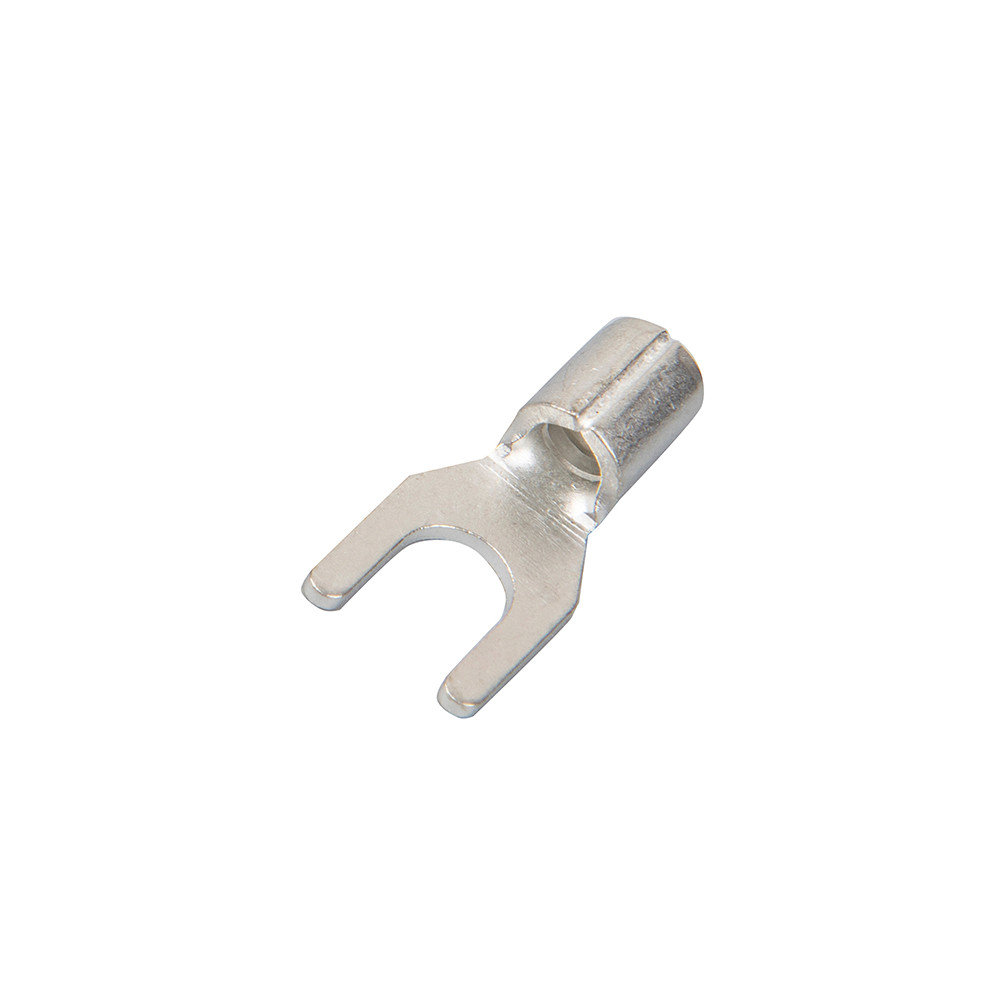

벌거벗은 삽 유형 터미널 SNB는 크림피 구리 러그 단자를 비절연시켰습니다
| 항목 번호 : | TO 비절연형 링 단자 |
| 상품 이름 : | SNB 스페이드 단자 |
| 색 : | 주석 도금 구리 |
| 재료 : | 도금처리하는 놋쇠 또는 구리 :주석 |
| 애플리케이션 : | 전선과 케이블 접속 |
| 상품 종류 | 단말기 |
| 최대 전류 | Imax 19A,27A,37A,48A,62A,88A,115A |
| 형태 | 삽 |
와이어 범위 : 0.5-1.5㎜2, A.W.G :22~16, Imax=19A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | ||
| SNB1.25-3.2 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 3.4 | 1.7 |
| SNBS1.25-3.5 | #6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
| SNBL1.25-3.5 | #6 | 3.7 | 6.4 | 16.0 | 6.5 | |||
| SNBS1.25-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
| SNBM1.25-4 | #8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
| SNBL1.25-4 | #8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
| SNBS1.25-5 | #10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
| SNBL1.25-5 | #10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
| SNBS1.25-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
| SNBL1.25-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
| SNB1.25-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 | |||
와이어 범위 : 1.5-2.5㎜2, A.W.G :16~14, Imax=27A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | ||
| SNB2-3.2 | #4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 4.1 | 2.3 |
| SNBS2-3.5 | #6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
| SNBL2-3.5 | #6 | 3.7 | 6.0 | 16.0 | 6.5 | |||
| SNBS2-4 | #8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
| SNBM2-4 | #8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
| SNBL2-4 | #8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
| SNBS2-5 | #10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
| SNBL2-5 | #10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
| SNBS2-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
| SNBL2-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
| SNB2-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 | |||
와이어 범위 : 2.5-4㎜2, A.W.G :14~12, Imax=37A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | ||
| SNB3.5-3 | #4 | 3.2 | 5.7 | 18.3 | 7.0 | 6.0 | 5.0 | 3.0 |
| SNB3.5-4 | #8 | 4.3 | 8.0 | 18.3 | 7.0 | |||
| SNB3.5-5 | #10 | 5.3 | 8.0 | 18.3 | 7.0 | |||
| SNB3.5-6 | 1/4 | 6.4 | 12.0 | 21.5 | 12.1 | |||
와이어 범위 : 4-6㎜2, A.W.G :12~10, Imax=48A
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | ||
| SNB5.5-3.5 | #6 | 3.7 | 8.3 | 19.5 | 7.5 | 6.8 | 5.6 | 3.4 |
| SNBS5.5-4 | #8 | 4.3 | 8.3 | 19.5 | 7.5 | |||
| SNBL5.5-4 | #8 | 4.3 | 9.0 | 19.5 | 7.5 | |||
| SNB5.5-5 | #10 | 5.3 | 9.0 | 19.5 | 7.5 | |||
| SNBS5.5-6 | 1/4 | 6.4 | 9.0 | 19.5 | 7.5 | |||
| SNBL5.5-6 | 1/4 | 6.4 | 12.0 | 25.5 | 12.0 | |||
| SNB5.5-8 | 5/16 | 8.4 | 14.0 | 24.5 | 11.5 | |||
와이어 범위 : 6-25㎜2, A.W.G :8~4
| 항목 번호. | 스터드 사이즈 | 차원 (밀리미터) | Imax | ||||||
| d2 | 비 | Ｌ | Ｆ | Ｅ | D∅ | d∅ | |||
| SNB8-4 | #8 | 4.3 | 8.7 | 23.0 | 6.0 | 8.5 | 7.2 | 4.5 | 62A |
| SNB8-5 | #10 | 5.3 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62A |
| SNB8-6 | 1/4 | 6.4 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62A |
| SNB8-8 | 5/16 | 8.4 | 14.5 | 28.0 | 8.3 | 8.5 | 7.2 | 4.5 | 62A |
| SNB14-6 | 1/4 | 6.4 | 12.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88A |
| SNB14-8 | 5/16 | 8.4 | 14.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88A |
| SNB22-8 | 5/16 | 8.4 | 14.0 | 34.5 | 9.0 | 12.0 | 11.5 | 7.7 | 115A |
FAQ :
1. 공장 또는 무역 업체입니까?
예, 우리는 온주, 중국에서 제조사입니다. 우리는 당신에게 경쟁력있는 가격 & 에프터 서비스를 줄 수 있습니다.
2. 정규적인 순서를 위한 생산 소요 시간이 무엇입니까?
발주량으로서의 7-15 일
3. 샘플을 제공하시겠습니까? 샘플이 자유롭습니까?
예, 샘플은 수집하기 위해 화물 운송비를 갖출 수 있습니다.
4. 샘플에 따라 생산하시겠습니까?
예, 우리는 당신의 샘플 또는 기술 도면에 의해 생산할 수 있습니다. 우리는 주형과 정착물을 구축할 수 있습니다.
5.당신의 포장 조건이 무엇입니까?
일반적으로, 우리는 상품을 중립적 화이트박스와 갈색인 통에 넣습니다. 당신이 합법적으로 특허를 등록했으면,
우리는 당신의 인증 서한을 받은 후 상품을 당신의 브랜드 박스에 넣을 수 있습니다.
6. 에프터 서비스는 어떻습니까?
어떠한 논평도 환영받습니다, 우리가 당신의 애플리케이션 문제를 해결할 것입니다.
