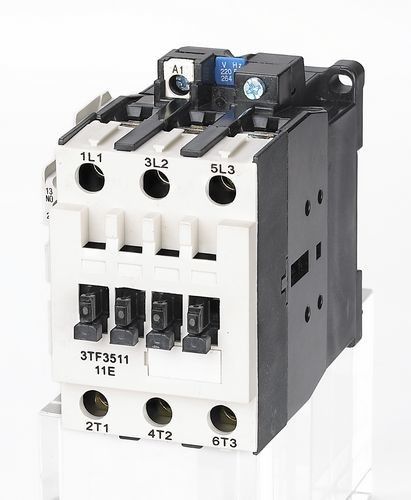

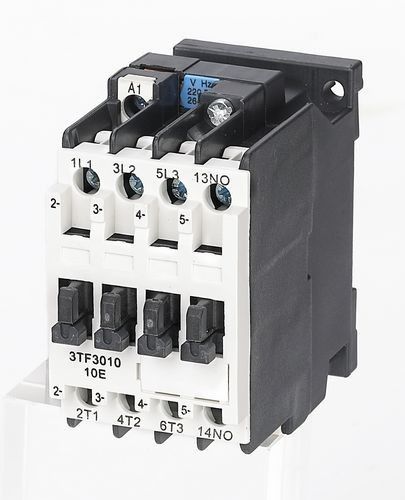

20A, 30A, 55A 3극 220V AC 접촉기
애플리케이션:
SFC 시리즈 AC 접촉기 (이하 접촉기)는 정격 전압 690V AC 50HZ 또는 60HZ, 정격 절연 전압 690V 및 정격 전류 9A ~ 475A의 정격 작동 전압 380V의 회로에서 사용하기에 적합합니다. AC-3 적용형으로 장거리 접속 및 회로 차단용으로 사용됩니다.접촉기는 AC 모터의 빈번한 기동 및 제어에 적합합니다.
이 시리즈 접촉기는 GB 14048, IEC60947-4-1을 준수합니다.
주요 매개변수 및 기술적인 성과:
| 유형 | SFC30 | SFC31 | SFC32 | SFC33 | SFC34 | SFC35 | ||
| 정격 가열 전류(A) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| 정격 절연 전압(V) | 690 | |||||||
| 정격 충격 내전압(KV) | 6 | |||||||
| 정격 제작 능력 | 10레 | |||||||
| 정격 차단 용량 | 8레 | |||||||
| 폴란드 | 삼 | |||||||
| 보조 접점 | NO/NC | NO/NC | NO+NC | NO+NC | NO+NC | NO+NC | ||
| 단시간 내전류(A) | 10초 | 72 | 96 | 128 | 176 | 256 | 304 | |
정격 작동 전류(A) |
380V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
| 제어 가능한 모터 전력(KW) 50Hz |
AC-3 | 220V | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 11 |
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
| 500V | 5.5 | 7.5 | 9 | 11 | 21 | 25 | ||
| 660V | 5.5 | 7.5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380V | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
| 660V | 2.4 | 3.3 | 6 | 6.6 | 13 | 15.5 | ||
| 가동빈도(회/시간) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| 전기적 수명(10000/회) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| 기계적 수명(10000/회) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| 코일 작동 전압 허용 오차(AC) 유치 | (85%~110%)미국 +40℃ | |||||||
| 코일 소비 전력 유치 | 유지(VA) | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| 픽업(VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| 보조접점 기존 열전류(A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 보조접점 정격절연전압(V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 보조 접점 정격 작동 전류(A) | AC-15 | 380V | 6 | 6 | 4 | 4 | 4 | 4 |
| 220V | 10 | 10 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 0.9 | 0.9 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.45 | 0.45 | 0.48 | 0.48 | 0.48 | 0.48 | ||
작업 및 설치 조건:
♦ 주변 공기 온도: -5℃--+40℃ 및 평균 24시간 이내 +35℃;
♦ 고도: ≤ 2000m;
♦ 공기 조건: 최고 온도가 +40℃일 때 공기 상대 습도는 최대 50%가 아니지만 더 낮은 온도에서 더 높은 습도가 허용됩니다.예를 들어, 20℃에서 습도 90%.응축수 이슬은 온도가 낮을 때 고려해야 합니다.
♦ 오염도: 클래스 3
♦ 설치 카테고리: III
♦ 보호 등급: IP20
♦ 설치 조건: 설치 측면과 수직 측면 사이의 기울기 각도는 ±5℃를 넘지 않아야 합니다.
♦ 충격 및 진동: 접촉기는 명백한 흔들림, 충격 및 진동이 없는 환경에서 설치되고 작동해야 합니다.
구조 특성:
♦ 감전에 대한 안전 설계, 더 안전하고 신뢰할 수 있음
♦ 작은 부피, 가벼운 무게, 아크 챔버가 밀폐되어 있고 전기 아크 거리가 작은 특징
♦ 아크 소화 구조가 참신하고 접점의 마모가 적고 전기 수명이 깁니다.
♦ 좋은 신뢰성, 강한 충격, 피로감 등과 같은 많은 장점이 있는 자석의 작동
외관 및 설치 치수:
설치 치수:
| 유형 | 최대 | B 최대 | C 최대 | NS | NS | ∅ |
|
SFC30 |
46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC31 | 46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC32 | 46 | 89 | 100 | 35 | 75 | 4.8 |
| SFC33 | 46 | 89 | 100 | 35 | 75 | 4.8 |
| SFC34 | 56 | 105 | 110 | 45 | 75 | 5 |
| SFC35 | 56 | 105 | 110 | 45 | 75 | 5 |
