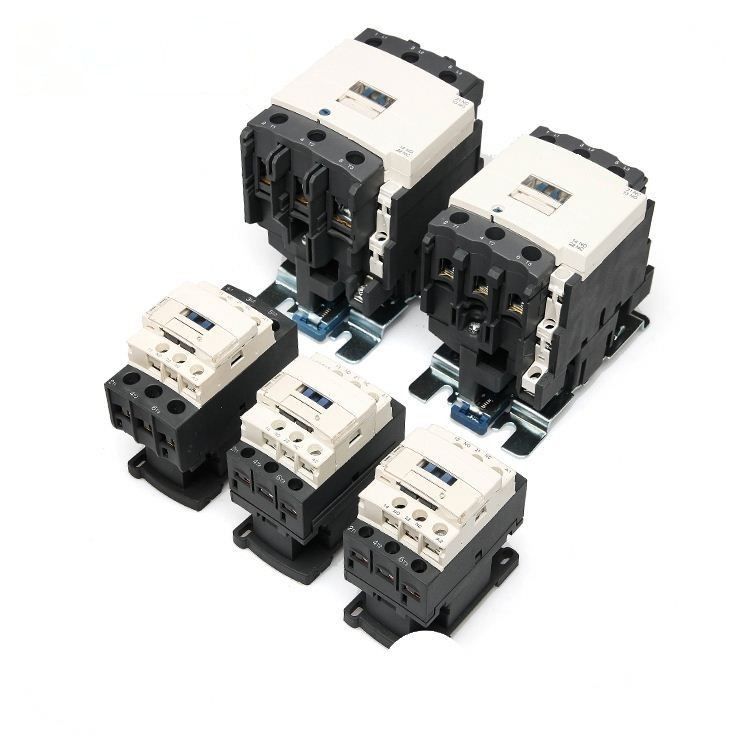

3개의 폴란드에 있는 20A 25A 32A 40A에 있는 3상 AC 접촉기 1NO+1NC
일반 세부정보:
| 설치 | 딘 레일 또는 나사 |
| 인증서 | CE CB TUV |
| 기준 | IEC 60947-1, IEC 60947-4-1 |
| 정격 주파수 | 50Hz/60Hz |
| 정격 전류 | 최대 95A |
| 보호 등급 | IP20 |
|
설치 카테고리 |
III |
| 주위 온도 | -5℃--+40℃ |
모델 및 의미:
주요 매개변수 및 기술적인 성과:
| 유형 | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| 정격 가열 전류(A) | 20 | 20 | 25 | 32 | 40 | ||
| 정격 절연 전압(V) | 690 | ||||||
| 정격 충격 내전압(KV) | 6 | ||||||
| 정격 제작 능력 | 10레 | ||||||
| 정격 차단 용량 | 8레 | ||||||
| 폴란드 | 삼 | ||||||
| 보조 접점 | 1NO + 1NC | ||||||
| 단시간 내전류(A) | 10초 | 72 | 96 | 144 | 200 | 256 | |
| AC-3 정격 작동 전류(A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| 3상 AC-3 용량 농형 모터(AC-3) KW |
220V/230V | 2.2 | 삼 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| 가동빈도(회/시간) | 전기적 수명 | 1200 | 600 | ||||
| 기계적 수명 | 3600 | ||||||
| AC-3 전기적 수명 (10000/회) | 100 | 100 | 100 | 100 | 80 | ||
| 기계적 수명(10000/회) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| 퓨즈형 장착 | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| 정격 제어 공급 전압 Us(V) | 50/60Hz | 12~480 | |||||
| 작동 범위 | 풀인 | (85%~110%)미국 +40℃ | |||||
| 출시 | (20%~75%)우리 -5℃ | ||||||
| AC 코일 평균 전력(VA) | 시작 | 70 | 110 | ||||
| 유지 | 8 | 11 | |||||
| 전력 효율 등급 | 클래스 3 | ||||||
| 열손실(W) | 2~3 | 3~4 | |||||
| 작동 시간(ms) | 닫다 | 12~35 | |||||
| 부서지다 | 5~20 | ||||||
| 주회로 배선 | 감기없는 유연한 와이어 누름단자(㎟) |
1 스틱 | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 스틱 | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| 감기에 유연한 와이어 누름단자(㎟) |
1 스틱 | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 스틱 | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| 경선(㎟) | 1 스틱 | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 스틱 | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| 고정 나사 크기 | M3.5 | M4 | |||||
| 조임 토크(Nm) | 0.8 | 1.2 | |||||
| 제어 루프 배선 | 감기없는 유연한 와이어 누름단자(㎟) |
1 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| 감기에 유연한 와이어 누름단자(㎟) |
1 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 스틱 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| 경선(㎟) | 1 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 스틱 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| 고정 나사 크기 | M3.5 | ||||||
| 조임 토크(Nm) | 0.8 | ||||||
구조 특성:
♦ 더스트 커버 디자인, 더 나은 안전성, 신뢰성 및 연장된 서비스 수명
♦ 보조 접점 블록, 시간 계전기 및 전류 제한 접점 블록 및 열 계전기와 함께 설치할 수 있으며 다른 파생 제품이 될 수 있습니다.
♦ 적은 양, 가벼운 무게, 적은 전력 손실, 긴 수명 및 안전 및 신뢰성 등;
♦ 1NO 보조 접점 또는 1NC 보조 접점(32A 미만) 및 1NO 보조 접점 + 1NC 보조 접점(40A 이상)을 장착할 수 있습니다.또한 F4 보조 접촉기 블록(2블록 또는 4블록)을 장착할 수 있습니다.
♦ 나사를 사용하여 설치하는 것 외에도 표준 설치 레일 35mm(SC1-09~95)와 표준 설치 레일 75mm(SC1-40~95)로 접촉기를 조일 수 있습니다.

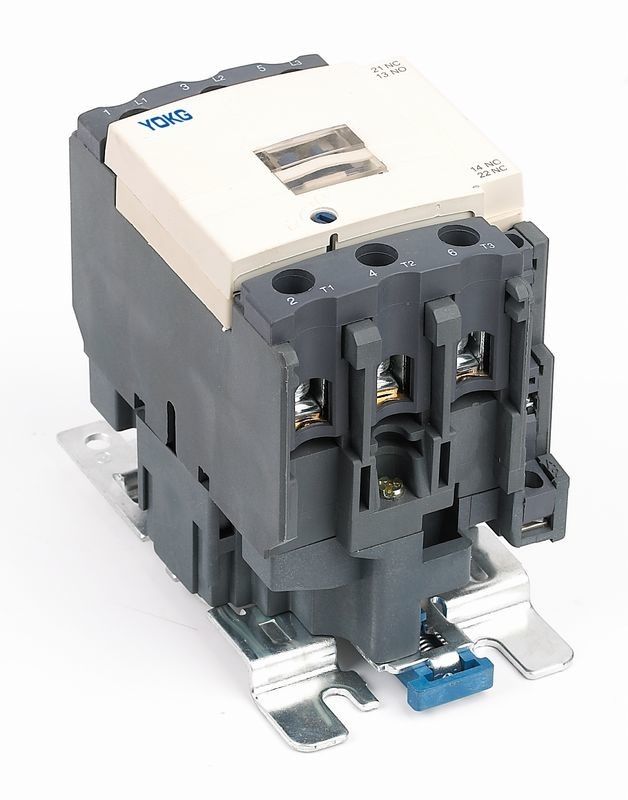

외관 및 설치 치수:
설치 치수:
| 유형 | 최대 | B 최대 | C 최대 | NS | NS | ∅ |
| SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
