| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YOKG |
| 인증: | CE,TUV,CB |
| 모델 번호: | STF46, STF47, STF48, STF49, STF50, STF51, STF52, STF53 |
| 최소 주문 수량: | 100 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 각각 대는 개별적 이너 박스에서 싸여집니다 |
| 배달 시간: | 15 일 또는 주문 QTYS에 의존합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 달 당 100000 PC |
| 산업 유형: | AC-3 | 제품명: | AC 접촉기 |
|---|---|---|---|
| 애플리케이션: | AC 모터 제어 | 빈도: | 50Hz/60Hz |
| 전기 유형: | 교류 | 기준: | IEC60947-4 |
| 강조하다: | 2NO 3 막대기 AC 접속기,전기 3 막대기 AC 접속기,3 막대기 AC 접속기 110V |
||

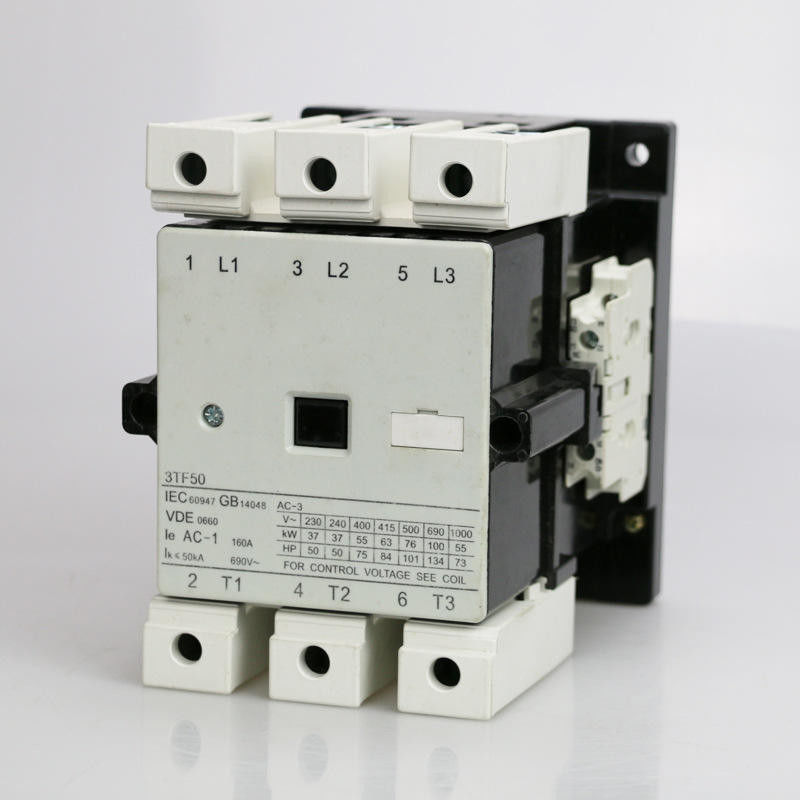

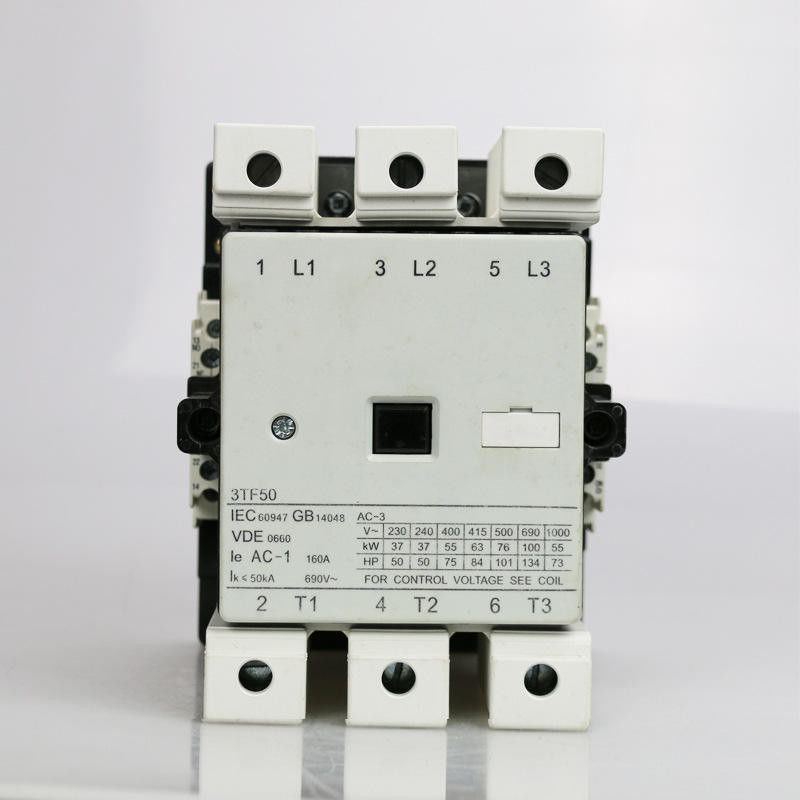

2NO 2NC TF50 100A 3P AC 전기 접촉기 220V 380V 110V
적용:
SFC 시리즈 AC 접촉기 (이하 접촉기) 는 정압 690V AC 50 HZ 또는 60 HZ까지의 회로에서 사용하기에 적합하며, 정압 격리 전압은 690V입니다.그리고 AC-3 애플리케이션 타입의 380V의 가등 작동 전압에서 9A에서 475A까지의 가등 전류, 그리고 장거리 연결 및 회로의 끊기에 사용됩니다. 접촉기는 AC 모터의 빈번한 시작 및 제어에 적합합니다.
이 시리즈 접촉기는 GB 14048와 IEC60947-4-1을 준수합니다.
보조 접촉은 최대 2NO + 2NC로 배치됩니다. 접촉 지원 및 코어 사이의 유연한 잠금 연결이 사용됩니다.
모든 시리즈 제품은 나사, le≤32A 접촉기 또한 설치 레일로 장착 할 수 있습니다.
주요 매개 변수 및 기술 성능:
| 종류 | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| 가열 전류 | 80 | 90 | 100 | 100 | 160 | 160 | ||
| 가명 단열 전압 (V) | 690 | |||||||
| 부딪히면 견딜 수 있는 등급 전압 (KV) | 6 | |||||||
| 명목 생산량 | 10le | |||||||
| 부착 용량 | 8le | |||||||
| 폴란드인 | 3 | |||||||
| 보조 접촉 | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| 단시간 저항 전류 (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
가등식 작동 전류 (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| 제어 가능한 모터 전력 (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| 작동 빈도 (시간/시간) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| 전기 수명 (10000회) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| 기계적 수명 (10000회) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| 코일 작업 전압 허용 (AC) | (85%~110%) US +40°C | |||||||
| 코일 전력 소비를 끌어당기는 것 | 유지 (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| 픽업 (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| 보조 접촉 상용 열 전류 (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 보조 접촉의 등급 단열 전압 (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 보조 접촉용 평형 작동 전류 (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
구조 특성:
* 전기 안전 설계, 더 안전하고 신뢰할 수 있습니다
* 작은 부피의 특징, 가벼운 무게, 아크 챔버는 닫혀있다, 작은 전기 아크 거리
* 활 끄는 구조는 새로운, 접촉의 경직은 작고, 긴 전기 수명
* 자석의 작동은 좋은 신뢰성, 충격 저항성, 피로 등과 같은 많은 장점을 가지고 있습니다
* 접촉은 정상 개방 및 닫힌 보조 접촉의 두 쌍을 가지고 있으며, 추가로 더 많은 보조 접촉을 장착 할 수 있습니다.
* 스ikulu로 단단히, 접착기는 35mm 길이의 표준 설치 레일로 단단히 할 수 있습니다.
외관 및 설치 차원:
설치 차원:
| 종류 | 최대 | B 최대 | Cmax | a | b | ∙ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
FAQ
Q1. 전기 제품 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 혼합된 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 샘플은 3-5 일, 대량 생산은 주문량에 7-15 일 필요합니다.
Q3. 전기 제품 의 주문 을 어떻게 처리 합니까?
A: 먼저, 당신의 요구 사항이나 응용 프로그램을 알려주세요.
둘째: 우리는 귀하의 요구 사항 또는 제안에 따라 인용합니다.
셋째, 고객이 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
Q4. 전기 제품에 제 로고를 인쇄해도 될까요?
A: 예. 우리의 생산 전에 디자인을 알려 주시기 바랍니다.
