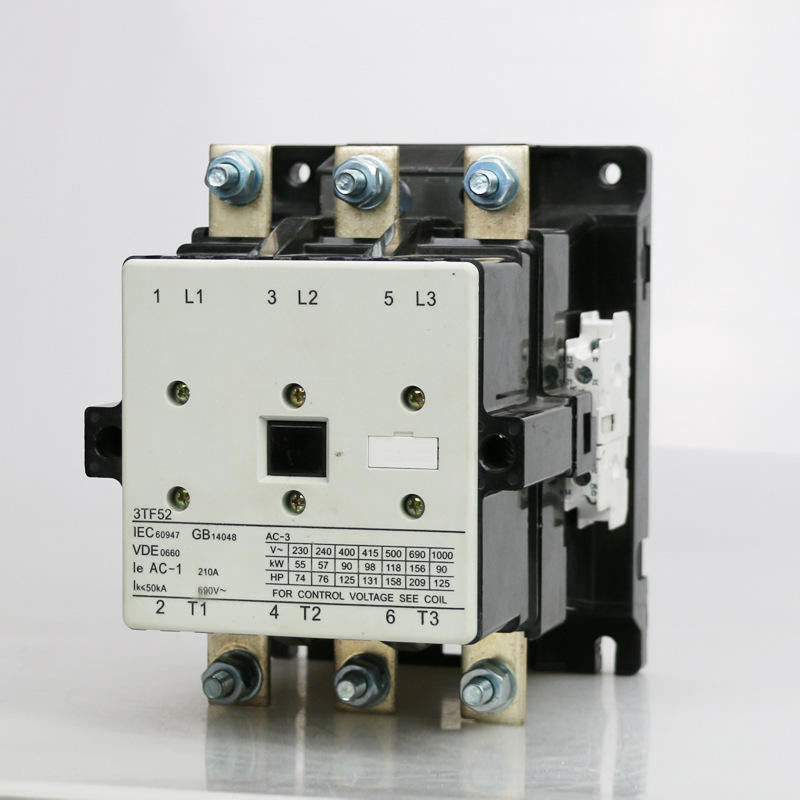

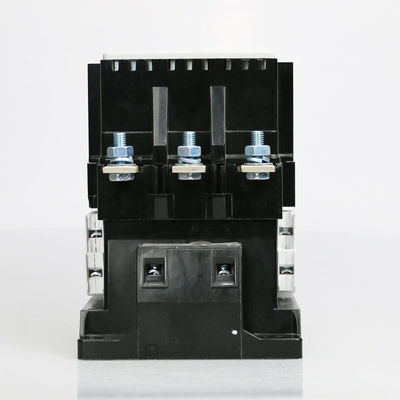

마그네틱 3TF 시리즈 3P AC 접속기 24V 120V 240V 480V 220V 3TF52
애플리케이션 :
전원 접촉기들은 3TF명 다른 AC 부하와 더불어 농형과 슬립링 모터를 바꾸고 제어하는데 적합합니다,
솔레노이드, 축전기와 같이 로드를 밝히면서, 로드와 트랜스 로드를 가열시키기.
표준 :
콘택터들은 IS / IEC 60947-4-1에 따릅니다. 그들은 또한 CE 마크를 옮깁니다.
통합된 공급 장치 :
둘다 그 때문에, 콘택터들과 양성 중계기는 Iq = 50kA, 415V AC, IS / IEC 60947-4-1에 따라서 50Hz에 type-2 조정에 대하여 시험되었습니다
퓨즈는 퓨즈레스스 모터 공급 장치와 더불어 보호했습니다.
주요 인자와 기술적 성과 :
| 타입 | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
| 평가된 난방 경향 (A) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| 정격 절연 전압 (V) | 690 | |||||||
| 평가된 영향 내전압 (KV) | 6 | |||||||
| 평가된 투입 용량 | 10 르 | |||||||
| 정격 차단 용량 | 8 르 | |||||||
| 막대기 | 3 | |||||||
| 보조 접점 | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| 단구간 내성 경향(A) | 10대 | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
평가된 일하는 경향(A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| 제어 가능 모터 동력 (KW) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| 작동 주파수 (times/h) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| 전기적 수명 (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 기계 수명 (10000/times) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| 전압 허용 오차 (AC)로 일하는 매력적 코일 | (85%~110%) 우리 +40C | |||||||
| 소비를 코일 전력을 끌어당기기 | (VA)를 유지하기 | 58 | 58 | 84 | 84 | 115 | 115 | |
| 픽 업(VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| 보조 접점 전통적 열 경향(A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 보조 접점 정격 절연 전압 (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 보조 접점은 현재여서 일하는 것 (A)라고 평가했습니다 | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
일하고 설치 조건 :
* 대기온도 : -5C--+40C와 24 시간 안에 있는 평균 기껏해야 +35C ;
* 높이 : ≤ 2000m ;
* 공기 상태 : 가장 높은 온도가 +40C일 때, 공기 상대 습도는 50%에 도달하지 않지만, 그러나 더 높은 습도가 하부 온도에 허락됩니다. 와 같이, 20C에 있는 90% 습도. 응축물 이슬은 하부 온도로 때 간주되어야 합니다 ;
* 오염 정도 : 등급 3
* 설치 범주 :3세
* 보호 급 : IP20
* 설치 조건 : 설치 측면과 수직 변 사이의 기울임 각은 ±5C 이상이어서는 안됩니다
* 영향과 비브랫션 : 콘택터는 설치되고 어떤 명백한 진동, 충격과 진동의 환경 하에서 작동하여야 합니다.
출현과 설비 면적 :
설비 면적 :
| 타입 | 최대 | 비 최대 | Ｃ 최대 | a | 비 | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
