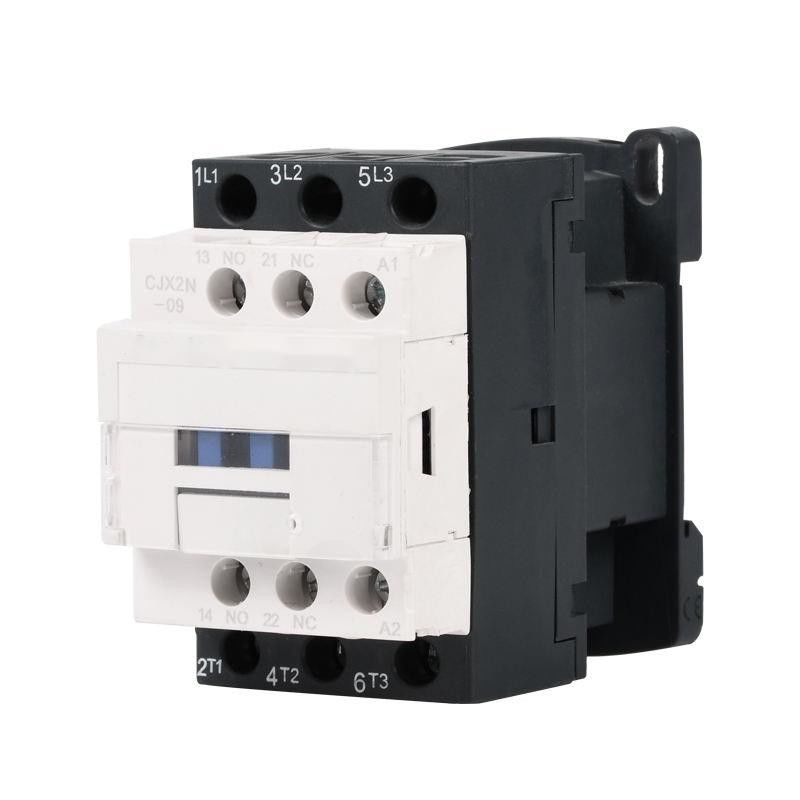

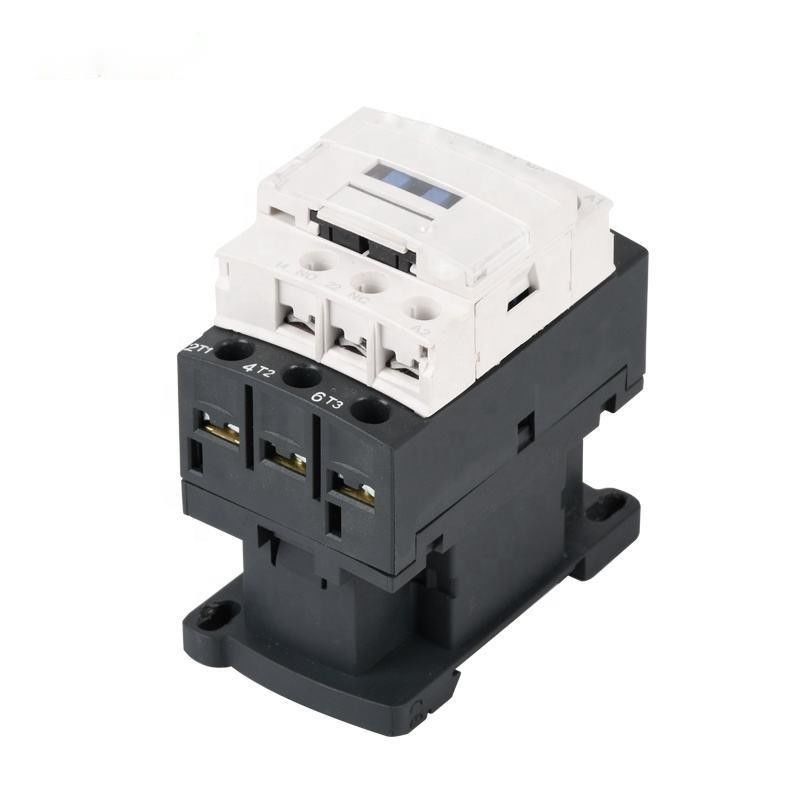

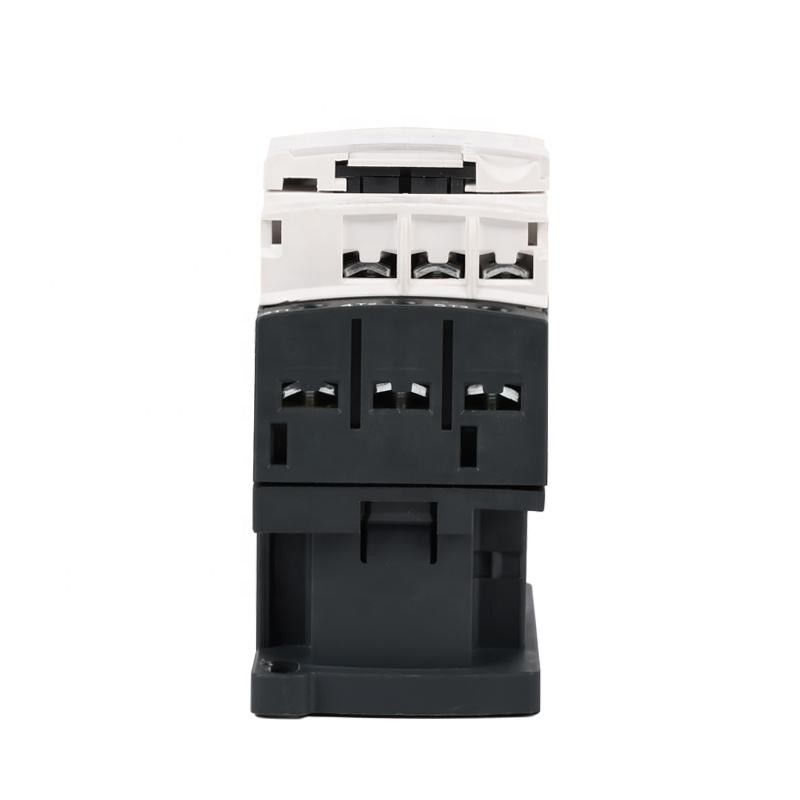

3P+NO+NC 자기 접촉기 D18 32A AC 220V 380V 모터 시동기 접촉기
신청:
SC1 시리즈 AC 접촉기는 최대 660V AC 50Hz 또는 60Hz의 정격 전압, 최대 정격 전류의 회로에서 사용하기에 적합합니다.
95A, AC 모터를 만들고, 끊고, 자주 시작하고 제어합니다.보조 접점 블록, 타이머 지연과 결합
& 기계 연동 장치 등, 그것은 지연 접촉기, 기계적 연동 접촉기, 스타 델타 시동기가 됩니다.이랑
열 계전기, 그것은 전자기 스타터에 결합됩니다.접촉기는 IEC 60947-4에 따라 생산됩니다.
주요 매개변수 및 기술 성능:
| 유형 | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| 정격 가열 전류(A) | 20 | 20 | 25 | 32 | 40 | ||
| 정격 절연 전압(V) | 690 | ||||||
| 정격 충격 내전압(KV) | 6 | ||||||
| 정격 제작 능력 | 10le | ||||||
| 정격 차단 용량 | 8le | ||||||
| 폴란드인 | 삼 | ||||||
| 보조 접점 | 1NO + 1NC | ||||||
| 단시간 내전류(A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 정격 작동 전류(A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| 3상 AC-3 용량 농형 모터(AC-3) KW |
220V/230V | 2.2 | 삼 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| 가동 빈도(회/h) | 전기적 수명 | 1200 | 600 | ||||
| 기계적 수명 | 3600 | ||||||
| AC-3 전기적 수명(10000/회) | 100 | 100 | 100 | 100 | 80 | ||
| 기계적 수명(10000/회) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| 장착 퓨즈 유형 | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| 정격 제어 공급 전압 Us(V) | 50/60Hz | 12~480 | |||||
| 작동 범위 | 풀인 | (85%~110%)미국 +40℃ | |||||
| 출시 | (20%~75%)미국 -5℃ | ||||||
| AC 코일 평균 전력(VA) | 시작 | 70 | 110 | ||||
| 유지 | 8 | 11 | |||||
| 전력 효율 등급 | 클래스 3 | ||||||
| 열손실(W) | 2～3 | 3～4 | |||||
| 작동시간(ms) | 닫다 | 12～35 | |||||
| 부서지다 | 5～20 | ||||||
| 주회로 배선 | 감기 없는 가동 가능한 철사 압착단자(㎟) |
1 스틱 | 1～4 | 1～4 | 1.5～6 | 1.5～10 | 2.5～10 |
| 스틱 2개 | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| 추위와 유연한 와이어 압착단자(㎟) |
1 스틱 | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 스틱 2개 | 1～2.5 | 1～2.5 | 1～4 | 1～4 | 1.5～6 | ||
| 하드와이어(㎟) | 1 스틱 | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 1.5～10 | |
| 스틱 2개 | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| 고정 나사 크기 | M3.5 | M4 | |||||
| 조임 체결 토크(Nm) | 0.8 | 1.2 | |||||
| 제어 루프 배선 | 감기 없는 가동 가능한 철사 압착단자(㎟) |
1 스틱 | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 스틱 2개 | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| 추위와 유연한 와이어 압착단자(㎟) |
1 스틱 | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 스틱 2개 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | ||
| 하드와이어(㎟) | 1 스틱 | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 스틱 2개 | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| 고정 나사 크기 | M3.5 | ||||||
| 조임 체결 토크(Nm) | 0.8 | ||||||
설치 치수:
| 유형 | 최대 | 최대 B | C 최대 | ㅏ | 비 | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
